علامات RFID تحت الأرض لرسم مسارات المرافق المدفونة
- 20 قطعة
- ED2000
- أصفر
- ABS
- D213mm
توفر SCIVAS علامات RFID تحت الأرض لتحديد مسارات المرافق، تتبع الأنابيب، تحديد الأصول المدفونة ومشاريع علامات LF القرصية.
يتوفر الوسم الإلكتروني تحت الأرض ED2000 بطرازين: بإصدار ID أو بدون ID. ويتكوّن من غلاف محكم الإغلاق يحتوي على هوائي سلبي ودائرة رنين منخفضة التردد مضبوطة على تردد محدد. أما إصدار ID فيدمج شريحة تعريف رقمية.
ED2000: علامة RFID سلبية منخفضة التردد LF لخطوط الطاقة والكابلات والأنابيب ونقاط الأعطال
وسم إلكتروني تحت الأرض بإصدار ID
يتوفر الوسم الإلكتروني تحت الأرض ED2000 بطرازين: بإصدار ID أو بدون ID. ويتكوّن من غلاف محكم الإغلاق يحتوي على هوائي سلبي ودائرة رنين منخفضة التردد مضبوطة على تردد محدد. ويدمج إصدار ID شريحة تعريف رقمية. وبحسب تردد الرنين واللون، يمكن استخدام ED2000 لتمييز مجموعة واسعة من المرافق المدفونة تحت الأرض، مثل خطوط الاتصالات، وشبكات إمداد الطاقة، وشبكات تلفزيون الكابل، وخطوط إمداد المياه، وشبكات الصرف الصحي، وخطوط النفط والغاز وغيرها.
2. التطبيقات
يمكن تركيب ED2000 على مسافات محددة، وعند نقاط تغيّر الاتجاه، وفي مواقع الأحداث المهمة مثل نقاط التوصيل، والصمامات، وأغطية الآبار، والتفرعات على شكل T وغيرها. وبحسب أهمية المشروع وميزانيته، يمكن أن تتراوح كثافة التركيب من عدة أمتار إلى عشرات الأمتار، وغالبًا ما تكون المسافة العملية بين 10 و20 مترًا.
· مسار خطوط الأنابيب
· الأنابيب غير المعدنية
· أنواع مختلفة من الصمامات
· عدادات القياس
· نقاط العبور المختلفة
· تفرعات Tee
· تغيّر العمق
· أجهزة خفض الضغط
· الحماية الكاثودية
· نقاط التحكم في الضغط
· المنافذ الاحتياطية المدفونة
· الأكواع المختلفة
· تغيّر قطر الأنبوب
· آبار المياه
· الأغطية
· نقاط الصيانة ...
3. الخصائص
| 1، الخصائص الفيزيائية | |
| الشكل | نوع قرصي |
| اللون | أصفر (يمكن تخصيص ألوان أخرى للكميات الكبيرة) |
| الغلاف | ABS |
| الوزن | 220g±10% |
| الأبعاد | قطر الغلاف: - 8.4in (213mm) ارتفاع الغلاف - 1.2in (3.1cm) |
| مؤشر الانصهار | 1.8g/10min (200 ºC / 5kg) |
| صلادة روكويل | R-116 |
| نقطة التليّن | 105 ºC |
| 2، الخصائص البيئية | |
| درجة حرارة التشغيل | - 20 ºC - 50 ºC |
| درجة حرارة التخزين | -20 °C إلى +70 °C |
| اختبار السقوط | يمكنه تحمّل السقوط من ارتفاع 10 أقدام (حوالي 3 أمتار) على أرضية خرسانية |
| مقاومة الماء والغبار | IP68 |
| قدرة تحمل الضغط | بعد تحمل ضغط محوري قدره 10kN (ضغط منتظم)، لا يتعرض المنتج لتلف دائم أو تشقق أو تسرب، كما لا تتضرر وظيفته الإلكترونية |
| 3، الخصائص الكهربائية | |
| أقصى عمق للتركيب | حتى 6.5 ft (2.0 m) |
| الحد الأدنى للمسافة بين المرفق المعدني والوسم | 4 in (10 cm) |
| رمز ID عالمي فريد (اختياري) | إصدار بدون ID إصدار ID: 10 أرقام (سعة الذاكرة: 64 bits) |
| جهاز التحديد المتوافق | إصدار بدون ID: ED8000 أو 3M Dynatel EMS Locator إصدار ID: ED8000 |
| تردد التشغيل (اختياري) | الطاقة 169.8KHz المياه 145.7 KHz الصرف الصحي 121.6 KHz الاتصالات 101.4 KHz الغاز 83 KHz أو 87Khz تلفزيون الكابل 77 KHz الاستخدام العام 133.3KHz أو 66.35 KHz |
| 4، مواصفات التغليف | |
| حجم التغليف | 65x41.5x32.8CM |
| كمية التغليف: | 50PCS |
| نوع التغليف | كرتون |
| الوزن الإجمالي GROSS(kg) | 11.8 |
| الوزن الصافي NET(kg) | 11 |
4. تركيب الوسم
· ضع الوسم على كابل غير معدني
· عند وجود كابل يحتوي على معدن، بما في ذلك الكابل المدرع أو الكابل المحوري وغيرها، يجب وضع طبقة ردم لا تقل عن 4 بوصات (10 سم) فوق الكابل قبل وضع الوسم.
· يُنصح بتغطية الوسم بالرمل قبل ردم التربة، لأن ذلك يوفر حماية أفضل للوسوم.
علامات RFID تحت الأرض لتعريف موثوق للمرافق
تصمم SCIVAS وتوفر علامات RFID تحت الأرض لشبكات المرافق التي تحتاج فيها النقاط المدفونة إلى قابلية تتبع واضحة بعد الردم أو بعد تغيّرات طويلة الأمد في أعمال الإنشاء. يعد ED2000 وسمًا إلكترونيًا تحت الأرض من نوع علامة LF قرصية سلبية، وهو مناسب لتحديد مسارات الأنابيب، وتمييز الصمامات، وتوثيق الكابلات، وصيانة الأصول المدفونة. وبصفتها مورّدًا لعلامات RFID تحت الأرض، تركز SCIVAS على الاستخدام الميداني العملي: يجب أن يكون الوسم سهل الوضع، مقاومًا للرطوبة والضغط، وواضحًا بما يكفي لمساعدة فرق التحديد اللاحقة على تمييز فئات المرافق المختلفة.
يتوفر المنتج بإصدار ID وإصدار بدون ID. يعمل الإصدار بدون ID كوسم تحت الأرض مشفّر بالتردد، بينما يدمج إصدار ID رمزًا رقميًا فريدًا يمكن ربطه بسجل المشروع أو نقطة GIS أو مخطط CAD أو ملف الفحص أو قاعدة بيانات الصيانة. ويساعد ذلك فرق المرافق على إنشاء رابط موثوق بين النقطة الفيزيائية المدفونة ومعلوماتها الرقمية. وبالنسبة للمشاريع التي تستخدم أيضًا ملصقات أو علامات أصول ظاهرة فوق الأرض، يمكن للمشترين مراجعة علامات RFID ذات الصلة لبناء نظام تعريف أكثر اكتمالًا.
علامة LF قرصية سلبية لمسارات المرافق المدفونة

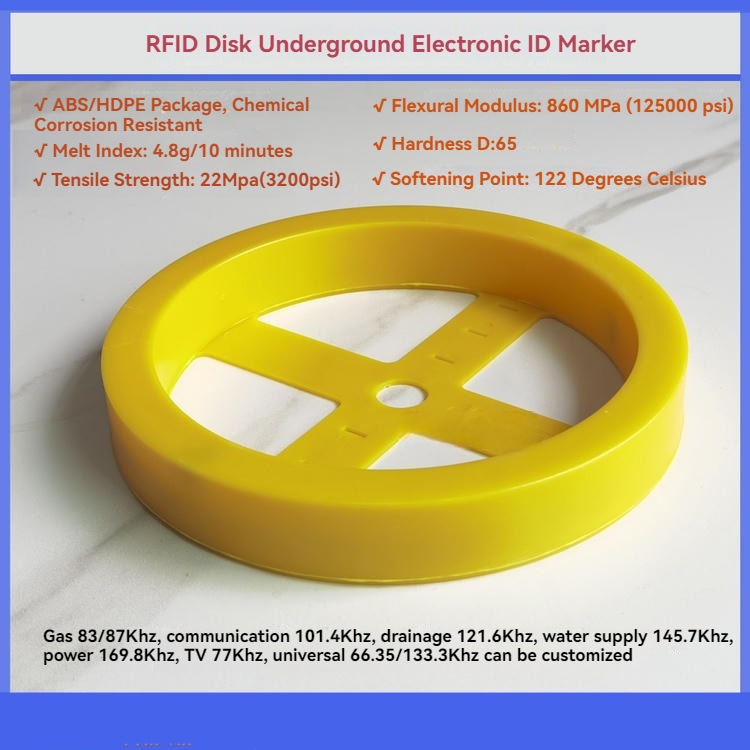

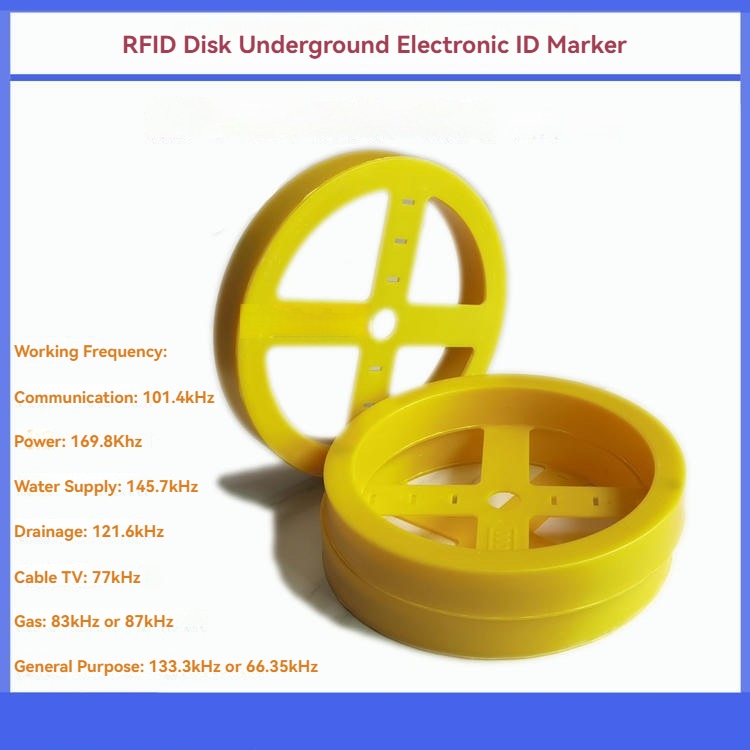

يستخدم ED2000 هيكلًا قرصيًا محكم الإغلاق يحتوي على هوائي سلبي ودائرة رنين منخفضة التردد مضبوطة لتطبيقات تحديد المرافق. ولا يحتاج إلى بطارية، مما يدعم فترات خدمة طويلة تحت التربة. وبحسب التردد وخطة الألوان الخاصة بالمشروع، يمكن استخدام الوسم لخطوط الطاقة، وأنابيب المياه، وأنظمة الصرف الصحي، ومسارات الاتصالات، وخطوط الغاز، ومسارات تلفزيون الكابل، ونقاط المرجعية العامة تحت الأرض. وتشمل خيارات التردد 169.8KHz للطاقة، و145.7KHz للمياه، و121.6KHz للصرف الصحي، و101.4KHz للاتصالات، و83KHz أو 87KHz للغاز، و77KHz لتلفزيون الكابل، و133.3KHz أو 66.35KHz للاستخدام العام.

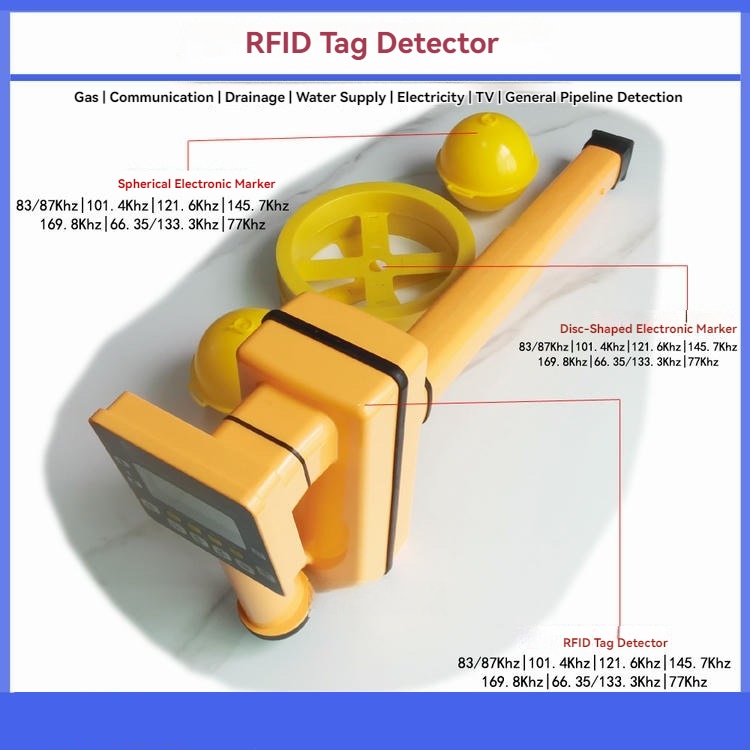

في علامات RFID للمرافق المدفونة، لا تقتصر القيمة على الوسم نفسه، بل تشمل دقة التحديد في المستقبل. صُمم ED2000 لعمق تركيب يصل إلى 6.5 قدم (2.0 متر)، مع مسافة دنيا موصى بها قدرها 4 بوصات (10 سم) من المرافق المعدنية. ويمكن استخدام الإصدار بدون ID مع ED8000 أو 3M Dynatel EMS Locator، بينما يتوافق إصدار ID مع ED8000. وإذا كان المشتري يحتاج أيضًا إلى أجهزة تعريف فوق الأرض للمستودعات أو الأدوات أو معدات الموقع، فيمكن لـ SCIVAS تنسيق مشروع الوسوم مع قارئات RFID متوافقة ضمن سير عمل أوسع لإدارة الأصول.
غلاف متين لظروف الحفر والردم

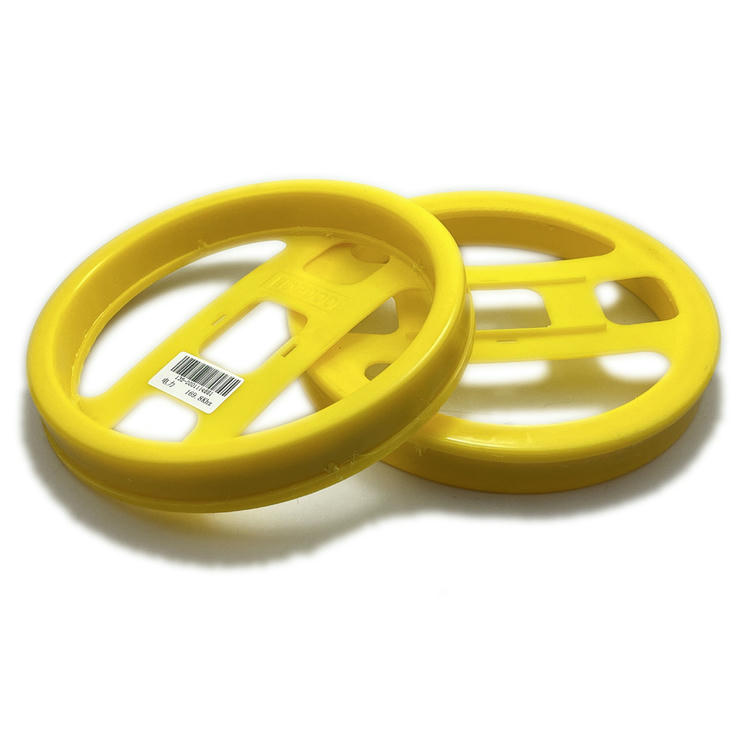

يستخدم الوسم غلافًا محكمًا من ABS على شكل قرص دائري. اللون القياسي هو الأصفر، ويمكن مناقشة ألوان أخرى للمشاريع ذات الكميات الكبيرة عندما يحتاج مالك المرفق إلى نظام بصري قائم على الفئات. يبلغ قطر الغلاف 8.4 بوصة (213 ملم)، وارتفاعه 1.2 بوصة (3.1 سم)، ويبلغ الوزن حوالي 220 جم ضمن السماحية الطبيعية. ويسهّل شكله المدمج وضعه بجانب أنبوب أو كابل أو غرفة صمام أو كوع أو تفرع Tee أو نقطة عبور أو غطاء أو بئر مياه أو عداد أو نقطة تحكم في الضغط أو نقطة حماية كاثودية أو منفذ احتياطي مدفون.
تعد المتانة الميدانية سببًا رئيسيًا يجعل العديد من المشترين يبحثون عن مورّد علامات RFID تحت الأرض بدلًا من استخدام ملصق عادي أو علامة سطحية. يتمتع ED2000 بتصنيف IP68 للحماية من الماء والغبار، ويدعم نطاق تشغيل من -20°C إلى 50°C، ويمكن تخزينه من -20°C إلى +70°C. كما يمكن للغلاف تحمّل السقوط من ارتفاع 10 أقدام (حوالي 3 أمتار) على أرضية خرسانية، وهو محدد لتحمّل ضغط محوري قدره 10kN دون تلف دائم أو فقدان للوظيفة الإلكترونية.
إرشادات تركيب لمشاريع الأنابيب والكابلات
أثناء التركيب، يوضع الوسم عادةً عند فواصل المسار، وتغيّرات الاتجاه، وتغيّرات العمق، وانتقالات قطر الأنبوب، ونقاط التوصيل، والصمامات، والآبار، والأكواع، وغيرها من النقاط المهمة للصيانة. ويمكن أن تتراوح المسافات الشائعة من عدة أمتار إلى عشرات الأمتار وفقًا لأهمية المشروع ومخاطر الموقع والميزانية، مع استخدام 10–20 مترًا في كثير من المشاريع كمرجع عملي. يجب وضع الوسم على كابل أو أنبوب غير معدني أو بالقرب منه. وعند وجود معدن أو كابل مدرع أو كابل محوري، يجب فصل الوسم عن المرفق المعدني بطبقة ردم لا تقل عن 4 بوصات (10 سم).
يوصى بتغطية الوسم بالرمل قبل ردم الخندق بالكامل بالتربة، لأن الرمل يمنح الوسم طبقة حماية إضافية. وبالنسبة لمقاولي المدن، لا يقتصر هدف التركيب على إنهاء نقطة مدفونة واحدة، بل يشمل تقليل عدم اليقين في المستقبل عندما تقوم فرق أخرى بفتح الأرض بعد سنوات. يساعد تحديد موضع الوسم بوضوح على تقليل تلف الأنابيب العرضي، وتقليل وقت البحث، ودعم مستندات تسليم أكثر تنظيمًا.
دعم SCIVAS لمشاريع علامات RFID تحت الأرض المخصصة
تدعم SCIVAS مشاريع وسوم RFID تحت الأرض المخصصة لمقاولي البنية التحتية، ومشغلي المرافق، والموزعين، ومتكاملي الأنظمة. يمكننا مناقشة اختيار التردد، وإصدار ID أو الإصدار بدون ID، ومتطلبات اللون، والتغليف، ووثائق المشروع، واحتياجات أجهزة التحديد قبل الإنتاج. وبالمقارنة مع علامات RFID العادية للمرافق، يعد هذا الوسم القرصي مناسبًا عندما يحتاج العميل إلى تعريف مدفون متين لمرافق الغاز أو المياه أو الطاقة أو الاتصالات أو الصرف أو الكابلات. وعندما يتطلب المشروع نفسه مؤشر عبث للخزائن السطحية أو الصمامات أو نقاط الوصول، يمكن إضافة أختام أمان RFID كمنتج تكميلي للتحكم فوق الأرض.
بالنسبة للمشترين الذين يقارنون بين علامات RFID لمسارات الأنابيب، وعلامات تحديد المرافق المدفونة، وعلامات RFID القرصية السلبية LF، يقدم ED2000 حلًا متوازنًا: جسم قرصي متين، وذاكرة ID فريدة اختيارية، وترددات رنين مخصصة لفئات المرافق، وإغلاق IP68، وطريقة تركيب واضحة. يمكن لـ SCIVAS مساعدة فرق المشتريات في تقييم ما إذا كان الإصدار بدون ID كافيًا للتحديد البسيط، أو ما إذا كان إصدار ID أفضل لسجلات الأصول وإدارة الصيانة الرقمية.
الأسئلة الشائعة
ما الاستخدام الرئيسي لعلامات RFID تحت الأرض ED2000؟
يُستخدم ED2000 لتمييز وتعريف نقاط المرافق المدفونة مثل مسارات الأنابيب، والصمامات، والأكواع، ومسارات الكابلات، وتفرعات Tee، والآبار، ومواقع تغيّر العمق. ويوفر نقطة مرجعية قابلة للكشف لفرق التحديد المستقبلية بعد تغطية المرفق، مما يساعد على تقليل أخطاء الحفر وتحسين سجلات الصيانة.
ما الفرق بين إصدار ID والإصدار بدون ID؟
يستخدم الإصدار بدون ID أساسًا للتحديد المعتمد على التردد، بحيث يستطيع المشغل معرفة فئة المرفق من خلال استجابة جهاز التحديد. أما إصدار ID فيضيف رمزًا فريدًا من 10 أرقام مع ذاكرة 64-bit، مما يسمح بربط النقطة المدفونة ببيانات GIS أو الرسومات أو ملاحظات الفحص أو سجلات إدارة الأصول.
ما عمق تركيب علامة RFID القرصية تحت الأرض؟
يصل أقصى عمق تركيب مذكور إلى 6.5 قدم (2.0 متر)، وذلك بحسب ظروف التركيب وجهاز التحديد المطابق. وللحصول على أداء مستقر، يجب وضع الوسم بشكل صحيح أثناء أعمال الخندق، والحفاظ على مسافة لا تقل عن 4 بوصات (10 سم) بعيدًا عن المرافق المعدنية.
ما ترددات المرافق المتاحة لهذا الوسم؟
تشمل خيارات التردد المتاحة 169.8KHz للطاقة، و145.7KHz للمياه، و121.6KHz لأنظمة الصرف الصحي، و101.4KHz للاتصالات، و83KHz أو 87KHz للغاز، و77KHz لتلفزيون الكابل، و133.3KHz أو 66.35KHz لتطبيقات الوسم العامة تحت الأرض.
هل يمكن استخدام هذا الوسم قرب الكابلات المعدنية أو الخطوط المدرعة؟
نعم، لكن مسافة التركيب مهمة. عندما يحتوي المرفق المدفون على معدن أو كابل مدرع أو كابل محوري أو عناصر معدنية أخرى، يجب فصل الوسم عن المرفق المعدني بطبقة ردم لا تقل عن 4 بوصات (10 سم) لدعم أداء تحديد أوضح.
هل الغلاف قوي بما يكفي لبيئات الحفر والردم؟
يستخدم وسم ED2000 غلافًا محكمًا من ABS مع حماية IP68 ضد الماء والغبار. وهو محدد لتحمّل السقوط من ارتفاع 10 أقدام على الخرسانة وضغط محوري قدره 10kN دون تلف دائم أو فقدان للوظيفة الإلكترونية، مما يجعله مناسبًا لظروف تركيبات البلديات والأنابيب والكابلات.
هل تستطيع SCIVAS تخصيص علامات RFID تحت الأرض للمشاريع الكبيرة؟
نعم. يمكن لـ SCIVAS مناقشة اختيار التردد، وتكوين ID أو بدون ID، وتخطيط الألوان، والتغليف، ووثائق المشروع وفقًا لفئة المرفق وسير التركيب لدى المشتري. ويفيد ذلك المقاولين والموزعين ومتكاملي الأنظمة والمشغلين الذين يديرون شبكات الغاز أو المياه أو الطاقة أو الاتصالات أو الصرف أو الكابلات.
