علامات RFID مسمارية لتحديد الأصول المدفونة

تتكوّن علامة Nail قصيرة المدى من غلاف محكم الإغلاق يحتوي على هوائي سلبي ودائرة رنين منخفضة التردد مضبوطة على تردد محدد. وهي موصى بها للتطبيقات الحضرية، حيث تتيح علامات المدى القصير وضع نقاط تعريف مريحة للمرافق الموجودة أسفل الأسفلت أو الخرسانة، أو للمرافق التي يلزم تمييزها بعد انتهاء أعمال الإنشاء.

ED1100: نظام علامات إلكترونية لمياه الصرف EMS، علامات RF ID سلبية تحت الأرض قريبة من السطح بنمط مسماري لتحديد مواقع المرافق

2. التطبيقات

يمكن كشف العلامة الإلكترونية الأرضية الغازية قصيرة المدى بنمط مسماري 83KHz NonID باستخدام ED8000 أو أجهزة تحديد المواقع العامة الأخرى مثل 3M™Dynatel™ Marker Locators. ويمكن أن تختلف كثافة التركيب، بحسب أهمية المشروع وميزانيته، من عدة أمتار إلى عشرات الأمتار، وغالبًا ما تكون بين 10 و20 مترًا.
· مسار خط الأنابيب
· الأنابيب غير المعدنية
· الصمامات بأنواعها
· عدّادات القياس
· نقاط التقاطع المختلفة
· الوصلات الثلاثية Tee
· تغيّر العمق
· أجهزة خفض الضغط
· الحماية الكاثودية
· نقاط التحكم في الضغط
· المنافذ الاحتياطية المدفونة
· الأكواع المختلفة
· تغيّر قطر الأنبوب
· آبار المياه
· الأغطية
· نقاط الصيانة ...


3. الخصائص


4. تركيب العلامة

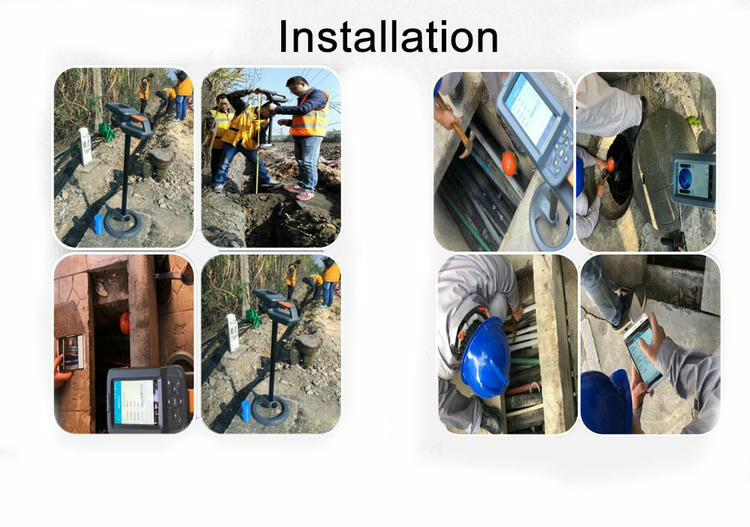

لضمان أفضل تأثير في التعريف، يُنصح بالحفاظ على مسافة تزيد عن 5cm بين العلامة الإلكترونية ED1100 والجسم المطلوب تحديده. أثناء التركيب، يُستخدم مثقاب طرقي لحفر ثقب في الرصيف الخرساني أو الإسمنتي فوق الكابل الأرضي، ثم تُدخل علامة ED1100 القريبة من السطح في الثقب، وبعد ذلك يُغطى الثقب بالإسمنت لملئه وإغلاقه.

علامات RFID للأصول تحت الأرض

SCIVAS ED1100 هي علامة RFID تحت الأرض بنمط مسماري، مطورة للمشروعات التي تحتاج إلى علامات RFID متينة للأصول المدفونة دون الحاجة إلى فتح مساحات طويلة من الرصف مرة أخرى. صُممت هذه العلامة لتحديد المرافق المدفونة القريبة من السطح، بما في ذلك خطوط الأنابيب غير المعدنية، ومسارات الاتصالات، وخطوط الغاز، وشبكات المياه، وخطوط تلفزيون الكابل، والصمامات، ونقاط التفتيش، والأكواع، والوصلات الثلاثية، والتقاطعات، وتغيّرات العمق، والمنافذ الاحتياطية، ونقاط التحكم في الضغط، والآبار، والأغطية، ومواقع الصيانة. وباعتبارها جزءًا من مجموعة علامات RFID من SCIVAS، يركز هذا المنتج على التركيب العملي في الموقع، والكشف المستقر بالتردد المنخفض، وإمكانية تتبع الأصول على المدى الطويل للمقاولين، ومشغلي المرافق، والفرق البلدية، ومقدمي خدمات الصيانة.

هيكل مسماري للمساحات السطحية المحدودة

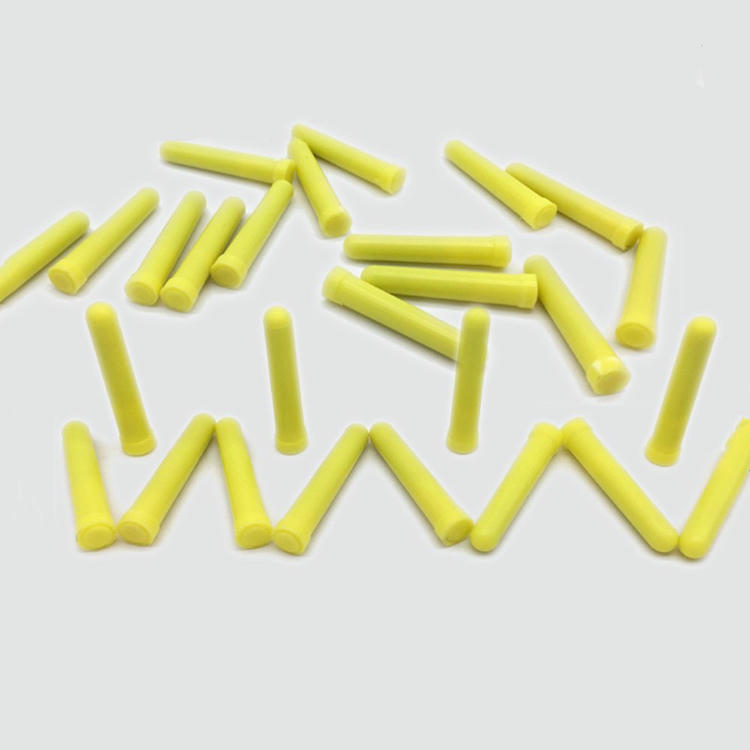

تُضاف كثير من الأصول الأرضية أو تُصلح أو يُتحقق منها بعد أن تكون الطرق والأرصفة والساحات والمواقع الصناعية قيد الاستخدام بالفعل. وفي مثل هذه الظروف، لا تكون العلامات السطحية الكبيرة خيارًا مناسبًا دائمًا. تعتمد ED1100 على جسم رأسي مدمج بقياس 20 x 76 mm يمكن إدخاله في ثقب محفور فوق مسار الأصل أو بالقرب منه. وبالمقارنة مع علامة مسمار RFID الشائعة لأغراض التعريف العامة، فإن هذه العلامة الأرضية مُحسّنة لتمييز مسارات المرافق عندما يحتاج فريق التركيب إلى نقطة مرجعية رفيعة ومحكمة الإغلاق وسهلة الوضع. يساعد الشكل المسماري على تقليل أعمال قطع السطح، والحفاظ على وضوح موضع العلامة، ودعم النشر السريع أثناء الإنشاءات الجديدة أو أعمال خطوط الأنابيب بدون خنادق أو تحديثات الشبكات اللاحقة.

كشف منخفض التردد لمسارات المرافق المدفونة

يعتمد المنتج على تقنية رنين منخفض التردد سلبية، وهي مناسبة لتحديد النقاط المرجعية المدفونة عندما يكون التأكد البصري المباشر غير ممكن. يمكن ضبط ترددات تشغيل مختلفة بحسب أنواع المرافق، مثل الطاقة، والمياه، والصرف الصحي، والاتصالات، والغاز، وتلفزيون الكابل، والمرافق العامة. يساعد ذلك الفرق الميدانية على التمييز بين فئات الأصول أثناء الفحص بدلًا من الاعتماد فقط على الطلاء أو المخططات الورقية أو ذاكرة الموقع غير المؤكدة. كما يمكن لإصدار ID توفير رمز فريد مكوّن من 10 أرقام بسعة ذاكرة 64 bits، بينما يتوفر أيضًا إصدار بدون ID لتطبيقات تحديد الموقع الأبسط.

غلاف محكم للبيئات الخارجية والمدفونة

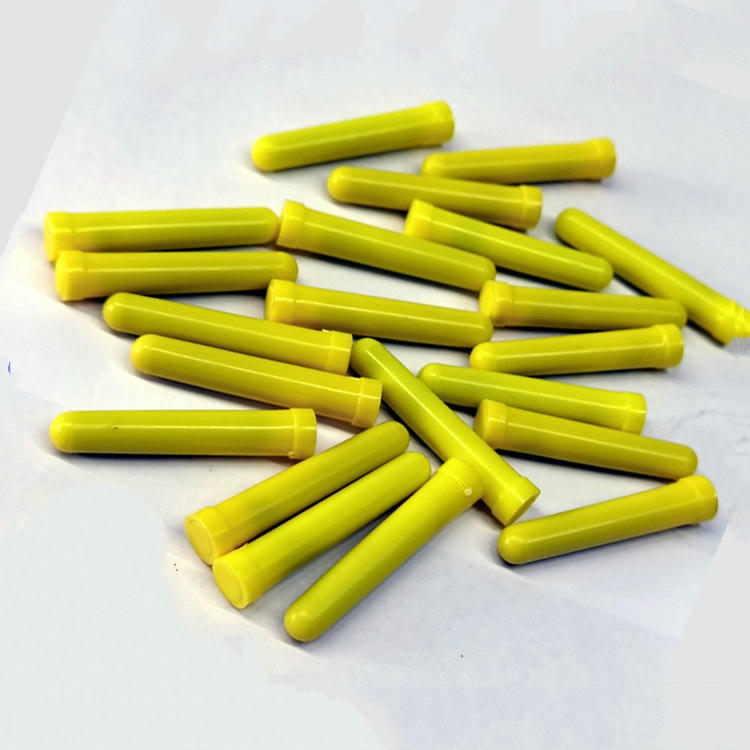

تستخدم ED1100 غلافًا قويًا من HDPE مع بنية محكمة الإغلاق لحماية الدائرة الداخلية من ملامسة التربة والغبار والرطوبة وظروف التركيب الخارجية الشائعة. تدعم العلامة أداء مقاومة الماء والغبار بدرجة IP68، وتعمل ضمن نطاق درجة حرارة من -20°C إلى 50°C. وبوزن يقارب 30 g ومظهر أصفر قياسي واضح، يسهل التعامل معها قبل التركيب وفرزها داخل حقائب العمل الميدانية. ويمكن تخصيص ألوان أخرى عند الطلبات الكبيرة عندما يرغب العميل في فصل شبكات المرافق أو مناطق المشروع أو مجموعات الملكية المختلفة حسب اللون المرئي قبل الدفن.

تركيب فوق خطوط الأنابيب والكابلات والنقاط المهمة

للحصول على أفضل تأثير في التعريف، ينبغي عادةً وضع العلامة على مسافة تزيد عن 5 cm من الجسم المطلوب تحديده. في التركيب المعتاد على الرصف، يحفر العامل ثقبًا في السطح الخرساني أو الإسمنتي فوق الكابل أو الأنبوب الأرضي، ثم يُدخل علامة ED1100 القريبة من السطح، وبعد ذلك يغلق الثقب بالإسمنت. يصل أقصى عمق تركيب إلى نحو 0.7 m، بحسب ظروف التركيب، والمواد المحيطة، وأداء القارئ، والتداخلات في الموقع. وهذا يجعل العلامة مفيدة لنقاط المسار التي يجب العثور عليها مرة أخرى أثناء التفتيش أو الإصلاح أو التخطيط للحفر أو الصيانة الطارئة.

سجلات أصول أفضل لفرق الصيانة

تساعد علامات RFID تحت الأرض على تحويل البنية التحتية المدفونة من معرفة ميدانية غير مؤكدة إلى نظام تعريف قابل للبحث. عندما يفحص فريق الصيانة جانب طريق أو منطقة قنوات أو نطاق غرفة تفتيش أو ممر أنابيب، يمكن أن تساعد قارئات RFID المتوافقة في تحديد موقع العلامة وربط موضع الموقع بسجل الأصل. وتكتسب هذه الميزة أهمية خاصة للأنابيب غير المعدنية والكابلات المدفونة التي يصعب تتبعها بالطرق المغناطيسية أو البصرية. يمكن أن تدعم العلامة بيانات مثل قسم المسار، وتاريخ التركيب، ونوع الأصل، ونقطة التقاطع، ورقم الصمام، وسجل الإصلاح، أو مسؤولية المشغل ضمن منصة إدارة العميل.

تخصيص المصنع والتوريد للمشروعات الكبيرة

يمكن لـ SCIVAS توريد علامات RFID تحت الأرض لمقاولي المرافق، ومتكاملي البنية التحتية، ومشروعات الصيانة البلدية، والموزعين الذين يحتاجون إلى جودة متكررة عبر طلبات الدُفعات. قد يشمل التخصيص للطلبات الكبيرة لون الغلاف، وتكوين التردد، وتخطيط رمز ID، وكمية التغليف، ودعم وسم المشروع. ويُعد التغليف الكرتوني القياسي مناسبًا للتسليم بكميات كبيرة، مع 1000 قطعة لكل كرتون وفق مرجع التغليف الأصلي للمنتج. وبالنسبة إلى المشروعات التي تتطلب مجموعات تردد مختلفة أو تمييزًا لونيًا للمرافق، يمكن لفريقنا المساعدة في تأكيد المواصفات العملية قبل الإنتاج بحيث تتناسب العلامات النهائية مع بيئة التركيب وسير عمل القارئ.

التطبيقات المناسبة

تناسب علامات RFID للمرافق المدفونة تحديد مسارات خطوط الأنابيب، وتحديد الأنابيب غير المعدنية، ونقاط مرجعية للكابلات الأرضية، والصمامات، والعدادات، والتقاطعات، والوصلات الثلاثية، والأكواع، وتغيّر أقطار الأنابيب، والآبار، والأغطية، وأجهزة خفض الضغط، ونقاط التحكم في الضغط، ومواقع الحماية الكاثودية، والمنافذ الاحتياطية المدفونة، ونقاط الصيانة. كما تكون مفيدة عندما يحتاج المقاول إلى مرجع مسار أكثر موثوقية بعد الحفر الأفقي الموجه، أو إعادة إنشاء الطرق، أو توسعة الساحات الصناعية، أو إصلاح شبكات المرافق. ومن خلال وضع علامات قابلة للتعريف في النقاط المهمة، يستطيع مالكو الأصول تقليل عمليات البحث المتكررة، وخفض مخاطر الحفر العرضي، واتخاذ قرارات الصيانة المستقبلية بثقة ميدانية أفضل.

الأسئلة الشائعة

ما الاستخدام الرئيسي لعلامات RFID الأرضية ED1100؟

تُستخدم ED1100 أساسًا لتمييز الأصول المدفونة وتحديدها عندما تكون هناك حاجة إلى العثور عليها مرة أخرى بعد أعمال الإنشاء. يمكن وضعها قرب خطوط الأنابيب، والكابلات، والصمامات، والأكواع، والتقاطعات، والآبار، والأغطية، ونقاط الصيانة، مما يمنح الفرق الميدانية مرجعًا أكثر موثوقية من الطلاء السطحي أو اللافتات المؤقتة أو الرسومات غير المكتملة للمشروع.

ما عمق تركيب علامات RFID للأصول تحت الأرض؟

يبلغ أقصى عمق تركيب موصى به حتى نحو 0.7 m وفق المواصفات الأصلية للمنتج. ويعتمد أداء القراءة الفعلي على حالة التربة، وسماكة الرصف، وزاوية التركيب، وقدرة القارئ، والتداخل المحيط. وللحصول على نتائج ميدانية مستقرة، ينبغي تركيب العلامة على عمق مضبوط واختبارها باستخدام جهاز الكشف المقصود قبل النشر واسع النطاق.

هل يمكن لهذه العلامة تمييز أنواع مختلفة من المرافق المدفونة؟

نعم. يمكن تكوين العلامة بخيارات تردد منخفض مختلفة لفئات المرافق مثل الطاقة، والمياه، والصرف الصحي، والاتصالات، والغاز، وتلفزيون الكابل، والمرافق العامة. يساعد هذا التصنيف بالتردد فرق الصيانة على فصل أنواع الأصول أثناء الكشف، وهو أمر مفيد عندما تتقاطع عدة شبكات في الطريق نفسه أو منطقة القنوات أو الموقع الصناعي أو الممر البلدي.

هل ED1100 مناسبة للأنابيب غير المعدنية والكابلات المدفونة؟

نعم. تُعد ED1100 مفيدة بشكل خاص لمسارات الأنابيب غير المعدنية، وممرات المرافق الضحلة، ونقاط مرجعية للكابلات عندما يكون التتبع المغناطيسي أو الفحص البصري محدودًا. لا تستبدل العلامة الرسومات الهندسية، لكنها تمنح العاملين مرجعًا ماديًا إضافيًا بتقنية RFID يمكن فحصه أثناء التفتيش أو التحضير للحفر أو الإصلاح أو التحقق من المسار.

ما المعلومات التي يمكن أن يوفرها إصدار ID؟

يمكن لإصدار ID توفير رمز فريد مكوّن من 10 أرقام بسعة ذاكرة 64 bits. وهذا يسمح للعلامة بالعمل كأكثر من مجرد نقطة تحديد موقع. يمكن للعملاء ربط رمز ID بسجلات الأصول مثل قسم المسار، وتاريخ التركيب، ونوع المرفق، والمالك، وسجل الإصلاح، أو مسؤولية الصيانة داخل نظام الإدارة الخاص بهم.

كيف ينبغي تركيب العلامة لتحسين الكشف؟

لتحسين الكشف، ينبغي عادةً تركيب العلامة على مسافة تزيد عن 5 cm من الأصل المطلوب تحديده. وتتمثل الطريقة المعتادة في حفر ثقب فوق المسار المدفون أو بالقرب منه، وإدخال العلامة عموديًا، ثم إغلاق الفتحة بالإسمنت أو مادة تعبئة مناسبة. كما تُعد سجلات العمق والموضع المتسقة مهمة للفحص المستقبلي.

هل تستطيع SCIVAS تخصيص علامات RFID للأصول تحت الأرض للمشروعات؟

نعم. يمكن لـ SCIVAS دعم التخصيص حسب المشروع للطلبات الكبيرة، بما في ذلك اختيار اللون، وتكوين التردد، وتخطيط رمز ID، ومتطلبات التغليف. ويكون ذلك مفيدًا عندما تحتاج أنواع المرافق المختلفة أو مناطق الإنشاء أو فرق الصيانة إلى مجموعات علامات منفصلة. وقبل الإنتاج، ينبغي على العملاء تأكيد بيئة التطبيق، والعمق المستهدف، وسير عمل القارئ، والكمية المطلوبة.
