علامات RFID مدفونة بتصنيف IP68 لتحديد مسارات المرافق
- 20 قطعة
- YZ2400
- أصفر
- ABS
- قطر الهيكل 15.8in (400mm)
علامات RFID مدفونة من SCIVAS لتحديد خطوط الأنابيب ومسارات المرافق، بهيكل ABS مقاوم IP68 وترميز ID اختياري وعمق كشف حتى 2.4 م.
يتوفر مؤشر YZ2400 الإلكتروني تحت الأرض بنموذجين: إصدار مع ID وإصدار بدون ID. ويتكوّن من غلاف محكم الإغلاق يحتوي على هوائي سلبي ودائرة رنين منخفضة التردد مضبوطة على تردد محدد. يدمج إصدار ID شريحة تعريف مخصصة.
نظام مؤشرات إلكترونية تحت الأرض EMS للاستخدام العام ومياه الاستصلاح، مؤشرات RF قرصية كاملة المدى تحت الأرض: YZ2400
يتوفر مؤشر YZ2400 الإلكتروني تحت الأرض بنموذجين: إصدار مع ID وإصدار بدون ID. ويتكوّن من غلاف محكم يحتوي على هوائي سلبي ودائرة رنين منخفضة التردد مضبوطة على تردد معين. يدمج إصدار ID شريحة تعريف. وبحسب تردد الرنين واللون، يُستخدم ED2400 لتمييز نطاق واسع من المرافق المدفونة، مثل خطوط الاتصالات، وشبكات الطاقة، وشبكات تلفزيون الكابل، وخطوط إمداد المياه، وشبكات الصرف الصحي، وخطوط النفط والغاز وغيرها.
2. التطبيقات
يمكن تركيب YZ2400 على مسافات محددة، وعند نقاط تغير اتجاه المسار، وكذلك في نقاط الأحداث المهمة مثل نقاط التوصيل، والصمامات، وأغطية الآبار، والتفرعات على شكل T وغيرها. وبحسب أهمية المشروع والميزانية، يمكن أن تتراوح كثافة التركيب من عدة أمتار إلى عشرات الأمتار، وغالبًا ما تكون 10–20 مترًا.
· مسار خط الأنابيب
· الأنابيب غير المعدنية
· أنواع مختلفة من الصمامات
· عدادات القياس
· نقاط التقاطع المختلفة
· التفرع الثلاثي
· تغير العمق
· جهاز خفض الضغط
· الحماية الكاثودية
· نقطة التحكم في الضغط
· منفذ احتياطي مدمج
· الأكواع المختلفة
· تغير قطر الأنبوب
· بئر مياه
· غطاء
· نقطة صيانة
3. الميزات
| 1، الخصائص الفيزيائية | |
| الشكل | قرص ملوّن |
| اللون | أصفر (يمكن تخصيص ألوان أخرى بالكميات الكبيرة) |
| الغلاف | ABS |
| الوزن | 220g±10% |
| الأبعاد | قطر الغلاف - 15.8in (400mm) ارتفاع الغلاف - 1.3in (80px) |
| مؤشر الانصهار | 1.8g/10min (200 ºC / 5kg) |
| صلادة روكويل | R-116 |
| نقطة التليّن | 105 ºC |
| 2، الخصائص البيئية | |
| درجة حرارة التشغيل | - 20 ºC - 50 ºC |
| درجة حرارة التخزين | -20 °C إلى +70 °C |
| اختبار السقوط | يمكنه تحمل السقوط من ارتفاع 10 أقدام (حوالي 3 أمتار) على أرضية خرسانية |
| مقاومة الماء والغبار | IP68 |
| قدرة التحمل بالضغط | بعد تحمّل ضغط محوري قدره 10kN (ضغط منتظم)، لا يحدث للمنتج تلف دائم أو تشقق أو تسرب، ولا تتضرر وظيفته الإلكترونية |
| 3، الخصائص الكهربائية | |
| أقصى عمق للتركيب | حتى 8ft (2.4m) |
| أقل مسافة بين المرفق المعدني والمؤشر | 4 in (10 cm) |
| رمز ID عالمي فريد (اختياري) | إصدار بدون ID إصدار ID: 10 أرقام (سعة الذاكرة: 64 بت) |
| جهاز التحديد المتوافق | إصدار بدون ID: ED8000 أو 3M Dynatel EMS Locator إصدار ID: ED8000 |

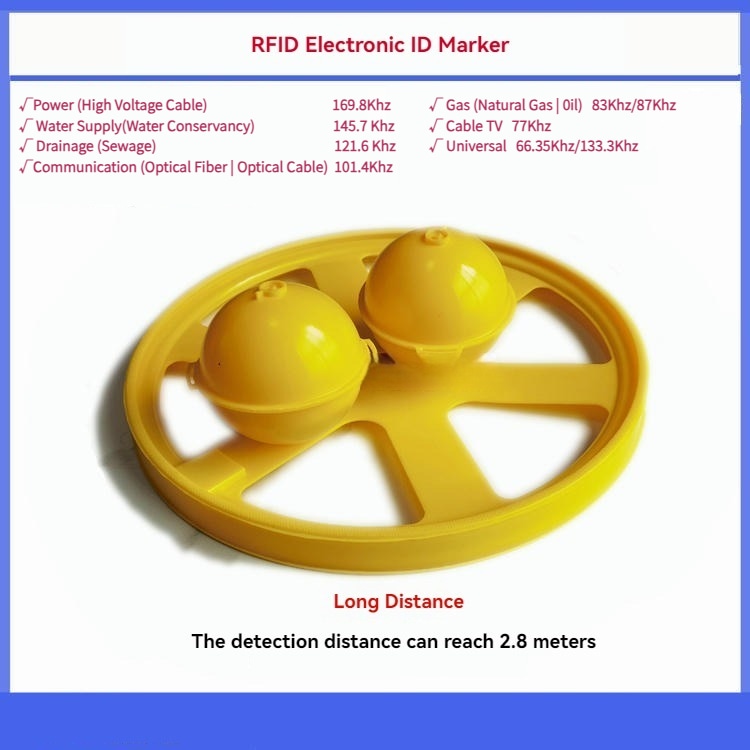

| تردد التشغيل (اختياري) | الطاقة 169.8KHz المياه 145.7 KHz الصرف الصحي 121.6 KHz الاتصالات 101.4 KHz الغاز 83 KHz أو 87Khz تلفزيون الكابل 77 KHz الاستخدام العام 133.3KHz أو 66.35 KHz |
| 4، مواصفات التغليف | |
| حجم التغليف | |
| كمية التغليف: | 50PCS |
| طريقة التغليف | كرتون |
| الإجمالي (kg) | 15 |
| الصافي (kg) | 14 |
4. تركيب المؤشر
· ضع المؤشر على كابل غير معدني
· اترك طبقة ردم لا تقل عن 4 بوصات (10 سم) فوق الكابل المعدني، بما في ذلك الكابل المحمي والكابل المحوري وغيرها.
· يُفضّل استخدام الرمل لتغطية المؤشر قبل تغطيته بالتربة، إذ يوفر حماية أفضل للمؤشرات.
علامات RFID مدفونة مصممة لمسارات المرافق تحت الأرض

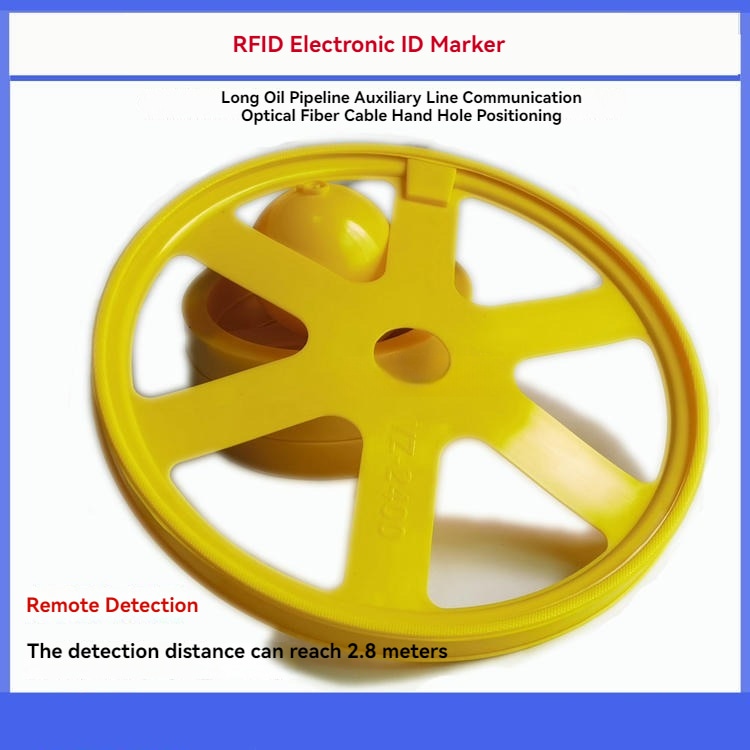

صُممت علامات RFID المدفونة من SCIVAS لتحديد المرافق تحت الأرض في الحالات التي لا يمكن فيها الاعتماد على الملصقات السطحية أو علامات الطلاء أو اللوحات لسنوات طويلة. YZ2400 هو مؤشر إلكتروني كبير على شكل قرص يُستخدم لتمييز مسارات خطوط الأنابيب، وممرات الكابلات، ومواقع الصمامات، ووصلات التفرع، والأكواع، وغرف التفتيش، وتغيرات العمق، ونقاط التحكم في الضغط، وآبار المياه، والمنافذ الاحتياطية وغيرها من العقد المدفونة. وهو يوفر للمقاولين ومالكي البنية التحتية نقطة مرجعية ثابتة لأجهزة تحديد EMS المتوافقة، مما يساعد فرق العمل على تقليل الحفر العشوائي قبل الصيانة أو الإصلاح.

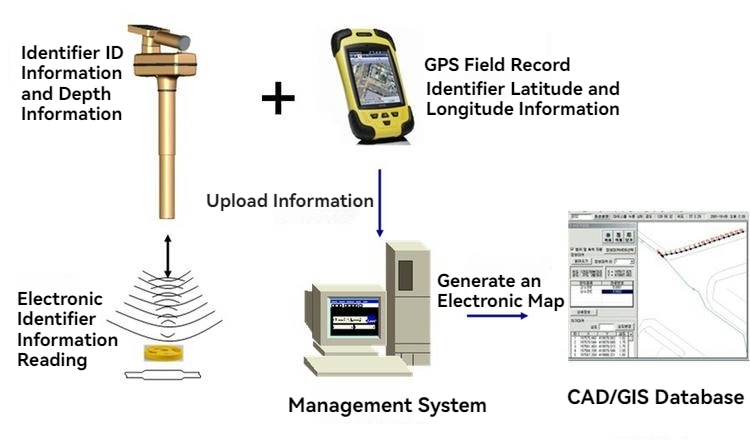

ينتمي هذا المنتج إلى فئة متخصصة من علامات RFID لأنه غير مخصص للقراءة القصيرة المدى على سطح المكتب أو لمسح الأصول السطحية. وبدلًا من ذلك، يستخدم هوائيًا سلبيًا ودائرة رنين منخفضة التردد محكمة الإغلاق داخل هيكل قرصي متين من ABS. عند تطبيق إشارة جهاز التحديد المناسبة من فوق سطح الأرض، يعكس المؤشر المدفون الاستجابة المضبوطة، بحيث يستطيع المشغل تحديد مسار المرفق المدفون. وللمشاريع التي تتطلب تأكيد البيانات، يمكن لإصدار ID دمج رمز فريد مكوّن من 10 أرقام بسعة ذاكرة 64 بت، بينما يتوفر إصدار Non-ID للتحديد الأساسي المعتمد على التردد.
هيكل قرصي وحماية ومتانة ميدانية

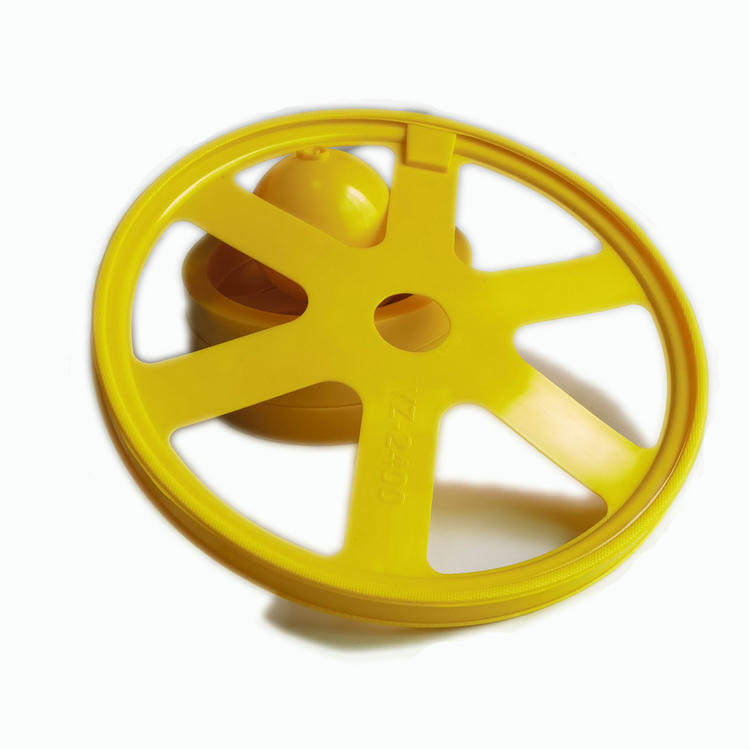

يستخدم مؤشر YZ2400 بنية قرصية بقطر 400 mm لدعم التركيب الأفقي المستقر داخل الخنادق وممرات المرافق. وقد صُمم غلاف ABS للاستخدام طويل الأمد تحت الأرض، مع حماية IP68 ضد الماء والغبار في التربة الرطبة، وتسرب مياه الأمطار، والطين، والرطوبة المدفونة. يبلغ وزن الوحدة حوالي 220 g ±10%، مما يجعلها سهلة الوضع أثناء أعمال الإنشاء مع توفير حضور هيكلي كافٍ للتركيب المنتظم. ويمكنها تحمّل السقوط من ارتفاع حوالي 10 ft على الخرسانة، كما أنها محددة لمقاومة ضغط محوري قدره 10 kN دون تلف دائم أو تشقق أو تسرب أو فشل في الوظيفة الإلكترونية ضمن ظروف الاختبار المذكورة.
عند مقارنة المشترين بين مؤشرات تحت الأرض ومنتجات علامات RFID متينة الشائعة، فإن الفرق الأساسي يكمن في طريقة تحديد الموقع المدفون. فالعلامة المتينة السطحية تُقرأ عادة من مدى قريب أو تُثبت مباشرة على المعدات، بينما تُدفن علامة RFID تحت الأرض داخل التربة وتُكشف من فوق سطح الأرض. لذلك يناسب YZ2400 توثيق المرافق، والتحضير للحفر المستقبلي، وتسجيل مسارات البلديات، ونقاط مرجعية لخطوط النفط والغاز، وتحديد قنوات الاتصالات، وتحديد الأنابيب غير المعدنية عندما لا يمكن الوصول إلى العلامات المرئية بعد الردم.
خيارات تردد لشبكات المرافق المختلفة
يمكن فصل أنظمة المرافق المختلفة بحسب تردد الرنين والترميز اللوني، مما يساعد فرق الصيانة على التمييز بين الشبكات المدفونة. تشمل خيارات التردد المتاحة 169.8 kHz للطاقة، و145.7 kHz للمياه، و121.6 kHz لخطوط الصرف الصحي، و101.4 kHz للاتصالات، و83 kHz أو 87 kHz للغاز، و77 kHz لتلفزيون الكابل، و133.3 kHz أو 66.35 kHz للتطبيقات العامة. يتيح هذا الهيكل استخدام عدة مؤشرات RFID مدفونة داخل مشروع واحد عبر فئات مرافق مختلفة، دون الاعتماد فقط على الرسومات الورقية أو الملاحظات اليدوية للمسار.
يُعد التوافق عاملًا مهمًا لاعتماد المنتج ميدانيًا. يمكن تحديد إصدار Non-ID بواسطة أنظمة ED8000 أو 3M Dynatel EMS Locator، بينما صُمم إصدار ID للاستخدام مع ED8000. يصل أقصى عمق للتركيب إلى 8 ft، أي حوالي 2.4 m، بحسب ظروف التربة، وزاوية التركيب، وأداء جهاز التحديد، وبيئة موقع العمل. ويجب الحفاظ على مسافة لا تقل عن 4 in، أو 10 cm، بين المؤشر والمرافق المعدنية للمساعدة في الحفاظ على جودة الإشارة.
طريقة التركيب والمواضع الموصى بها
ينبغي تركيب مؤشرات RFID لخطوط الأنابيب في المواضع التي يحتاج فيها العامل مستقبلًا إلى تأكيد واضح، وليس فقط على مسافات متساوية. تشمل نقاط التركيب المعتادة تغيّر اتجاه المسار، والتفرعات الثلاثية، والصمامات، ونقاط التقاطع، وأجهزة خفض الضغط، ومواقع العدادات، وتغير قطر الأنبوب، وتغير العمق، والأغطية، ونقاط الصيانة، والمنافذ الاحتياطية المدمجة. وعلى امتداد المسارات المستقيمة للمرافق، غالبًا ما تكون المسافة العملية 10 إلى 20 m، لكن الشبكات البلدية الكثيفة، أو التقاطعات عالية المخاطر، أو خطوط الغاز والمياه الحرجة قد تتطلب تركيبًا أقرب وفقًا للرسومات الهندسية والميزانية ومتطلبات الصيانة المحلية.
عند التركيب، يوضع المؤشر بشكل مستوٍ وأفقي فوق مسار المرفق مع تجنب التلامس المباشر مع الهياكل المعدنية. وعلى مسارات الأنابيب أو الكابلات غير المعدنية، يمكن وضع المؤشر في النقطة المحددة ثم تغطيته بمادة ردم مناسبة. وعند التركيب بالقرب من معدن، يُنصح بفصل المؤشر بطبقة تربة لا تقل عن 10 cm. ويمكن استخدام الرمل حول المؤشر قبل الردم لتقليل الاحتكاك، وتحسين الحماية الفيزيائية، وتكوين طبقة تثبيت أنظف. كما يجب أن يبقى المؤشر متوافقًا مع سجل الخرائط حتى تتمكن فرق التحديد من تفسير قراءات الموقع بشكل صحيح أثناء الأعمال المستقبلية.
التخصيص المصنعي وتوريد المشاريع
يمكن لـ SCIVAS دعم التوريد الموجّه للمشاريع لمؤشرات RFID الخاصة بالمرافق، المستخدمة في الاتصالات، والمياه، والغاز، والطاقة، والصرف، وتلفزيون الكابل، وخطوط النفط، ومشاريع البنية التحتية البلدية العامة. وقد يشمل التخصيص بالكميات الكبيرة اختيار اللون، وتهيئة التردد، وتحديد إصدار ID أو Non-ID، ومتطلبات التعبئة الكرتونية، وإرشادات التطبيق حسب ظروف المسار المدفون. التعبئة الكرتونية القياسية هي 50 قطعة، بوزن صافٍ حوالي 14 kg ووزن إجمالي 15 kg لكل كرتون. وفي مواقع الإنشاء المختلطة، يمكن أيضًا دمج مؤشرات المسارات تحت الأرض مع منتجات تعريف مرئية مثل أختام أمان RFID للخزائن والعدادات وأصول الصيانة الخاضعة للرقابة فوق سطح الأرض.
بصفتها مورّدًا مصنعيًا، تركز SCIVAS على توفير علامات RFID مدفونة عملية لفرق المشتريات، ومقاولي الهندسة، ومشغلي المرافق، وإدارات الصيانة. نساعد المشترين على مطابقة التردد المناسب، ومنطق التثبيت، وتوافق جهاز التحديد، وخطة التغليف مع متطلبات المشروع. سواء كان الهدف تمييز خطوط أنابيب جديدة قبل الردم أو تحسين قابلية تتبع المسارات الحالية، يوفر YZ2400 نقطة مرجعية مدفونة ومتينة لإدارة مرافق أكثر أمانًا.
الأسئلة الشائعة
ما الاستخدام الرئيسي لعلامات RFID المدفونة؟
تُستخدم علامات RFID المدفونة أساسًا لتمييز مسارات المرافق المدفونة والعقد المهمة تحت الأرض التي قد يلزم العثور عليها مجددًا بعد الردم. وهي مناسبة لخطوط الأنابيب، والأنابيب غير المعدنية، وخطوط الاتصالات، ومسارات الطاقة، وشبكات المياه، وخطوط الغاز، والصمامات، والتفرعات الثلاثية، والأغطية، ونقاط الصيانة عندما لا تكون العلامات السطحية موثوقة بما يكفي.
هل YZ2400 مؤشر مدفون سلبي أم نشط؟
YZ2400 هو مؤشر إلكتروني سلبي تحت الأرض. ولا يحتاج إلى بطارية داخلية لأعمال التحديد العادية. يتضمن الهيكل الداخلي المحكم هوائيًا سلبيًا ودائرة رنين منخفضة التردد مضبوطة. وعند استخدام جهاز تحديد متوافق فوق سطح الأرض، يستجيب المؤشر على تردده المحدد بحيث تستطيع فرق العمل تحديد الموضع المدفون.
ما أقصى عمق لتركيب هذا المؤشر؟
أقصى عمق تركيب محدد هو حتى 8 ft، أو حوالي 2.4 m. وقد تختلف نتائج الكشف الفعلية بحسب حالة التربة، وعمق التركيب، واتجاه المؤشر، والتداخل المعدني القريب، وأداء جهاز التحديد. وللحصول على نتائج ميدانية مستقرة، ينبغي تركيب المؤشر بشكل مستوٍ، وتوثيقه بوضوح، وإبعاده عن التلامس المباشر مع المعدن.
ما الترددات المتاحة لأنواع المرافق المختلفة؟
تشمل خيارات التردد المتاحة 169.8 kHz للطاقة، و145.7 kHz للمياه، و121.6 kHz لخطوط الصرف الصحي، و101.4 kHz للاتصالات، و83 kHz أو 87 kHz للغاز، و77 kHz لتلفزيون الكابل، و133.3 kHz أو 66.35 kHz للاستخدام العام. يساعد اختيار التردد فرق العمل على فصل الشبكات المدفونة المختلفة.
هل يمكن توريد المؤشر برمز ID فريد؟
نعم. يمكن لـ SCIVAS توريد إصدارَي ID وNon-ID. يدمج إصدار ID رمزًا فريدًا مكوّنًا من 10 أرقام بسعة ذاكرة 64 بت، وهو مفيد عندما يحتاج المشروع إلى تأكيد هوية الأصل بدلًا من التحديد بالتردد فقط. أما إصدار Non-ID فهو أنسب لتحديد المسارات المدفونة الأساسية والمشاريع الحساسة للتكلفة.
أين ينبغي تركيب مؤشرات RFID لخطوط الأنابيب؟
ينبغي تركيبها في النقاط المهمة لأعمال التحديد أو الفحص أو الحفر المستقبلية. وتشمل المواضع الشائعة تغيّر اتجاه المسار، والصمامات، ونقاط التوصيل، ونقاط التقاطع، والتفرعات الثلاثية، وعدادات القياس، وتغيرات العمق، وتغير قطر الأنبوب، ونقاط التحكم في الضغط، والمنافذ الاحتياطية، وغرف التفتيش، وآبار المياه، والأغطية، وكذلك المسافات المنتظمة على امتداد خطوط الأنابيب المستقيمة.
ما احتياطات التركيب بالقرب من المعدن؟
عند وضع المؤشر بالقرب من مرافق معدنية، حافظ على طبقة ردم لا تقل عن 4 in، أو 10 cm، بين المؤشر والجسم المعدني. ويُعد ذلك مهمًا خاصة حول الكابلات المحمية أو الكابلات المحورية أو غيرها من الهياكل المعدنية. كما يمكن أن تساعد طبقة الرمل في حماية المؤشر قبل التغطية النهائية بالتربة.
