أنظمة كاشف RFID لتحديد العلامات تحت الأرض
- 1 وحدة
- CK-GTR680
- حسب الطلب
- ABS
- حسب الطلب
توفر SCIVAS علامات RFID تحت الأرض وكاشف CK-GTR680 لقراءة علامات المرافق المدفونة حتى 220 سم، بتردد 134KHz وGNSS ونظام Android وحماية IP65.
يُعد CK-GTR680 جهاز تحديد مواقع للعلامات الإلكترونية المدفونة تحت الأرض، ويعتمد على تقنية التعرف بموجات الراديو RFID. ومن دون الحاجة إلى الحفر، يستطيع الجهاز قراءة العلامات الإلكترونية المدفونة مسبقًا بالقرب من خطوط الأنابيب تحت الأرض، والحصول على معلومات الخطوط المخزنة داخل العلامات. وبذلك يدعم تحديد مواقع خطوط الأنابيب بدقة وإدارتها رقميًا.
CK-GTR680 هو جهاز تحديد مواقع للعلامات الإلكترونية تحت الأرض يعتمد على تقنية التعرف بموجات الراديو. يستطيع الجهاز قراءة العلامات الإلكترونية المدفونة مسبقًا بالقرب من خطوط الأنابيب بطريقة لا تتطلب فتح الخنادق، ثم الحصول على معلومات خطوط الأنابيب المخزنة داخل العلامات، مما يساعد على تحديد مواقع البنية التحتية المدفونة وإدارتها رقميًا بدقة. يتميز CK-GTR680 بأداء مستقر وسهولة في التشغيل. يأتي الجهاز مثبتًا عليه نظام Android الشائع الاستخدام، مما يسهل على العملاء إجراء تطوير برمجي ثانوي. ويمكن استخدامه على نطاق واسع في تحديد مواقع خطوط الأنابيب تحت الأرض، ووضع العلامات، والإدارة الرقمية في مجالات الكهرباء والاتصالات والغاز وغيرها. كما يعتمد CK-GTR680 نظام GNSS مزدوج التردد ومتعدد الكوكبات. وبالمقارنة مع أنظمة GNSS أحادية التردد، يوفر الجهاز سرعة ودقة أعلى في تحديد المواقع، مع خطأ أقل من 3 أمتار، مما يساعد المستخدمين على العثور بسرعة على العلامات الإلكترونية المدفونة مسبقًا.
ميزات المنتج

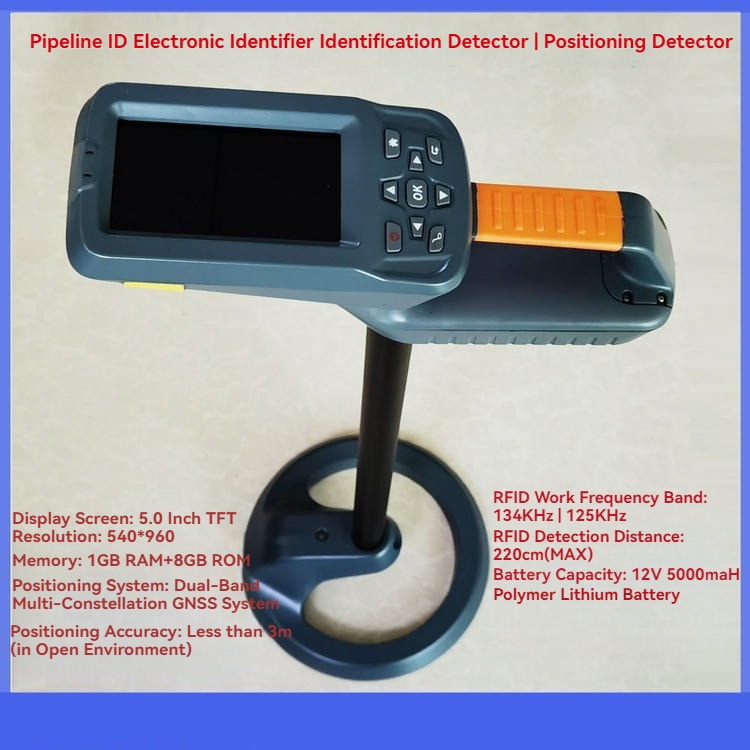

طراز المنتج: CK-GTR680
الشاشة: TFT مقاس 5.0 بوصات الدقة: 540*960
الذاكرة: 1GB RAM + 8GB ROM
نظام تحديد المواقع: نظام GNSS مزدوج النطاق ومتعدد الكوكبات
دقة تحديد المواقع: أقل من 3M في المناطق المفتوحة
نطاق تردد عمل RFID: 134KHz
مسافة اكتشاف RFID: 220cm كحد أقصى
سعة البطارية: بطارية ليثيوم أيون بوليمر 12V 5000maH
الخصائص الفيزيائية والبيئية:
| البنود | المعايير الفنية |
|---|---|
| درجة حرارة التشغيل | -20℃ ~ 60℃ |
| درجة حرارة التخزين | -25℃ ~ 70℃ |
| الرطوبة | 5% ~ 95% بدون تكاثف |
| الوزن | 2kg |
| اختبار السقوط | سقوط حر من ارتفاع 1.2 متر |
| أداء مقاومة التفريغ الكهروستاتيكي ESD | تفريغ هوائي ±15KV، تفريغ تلامسي ±8KV |
| معيار الإحكام | IP65 |
| مادة الغلاف | ABS |

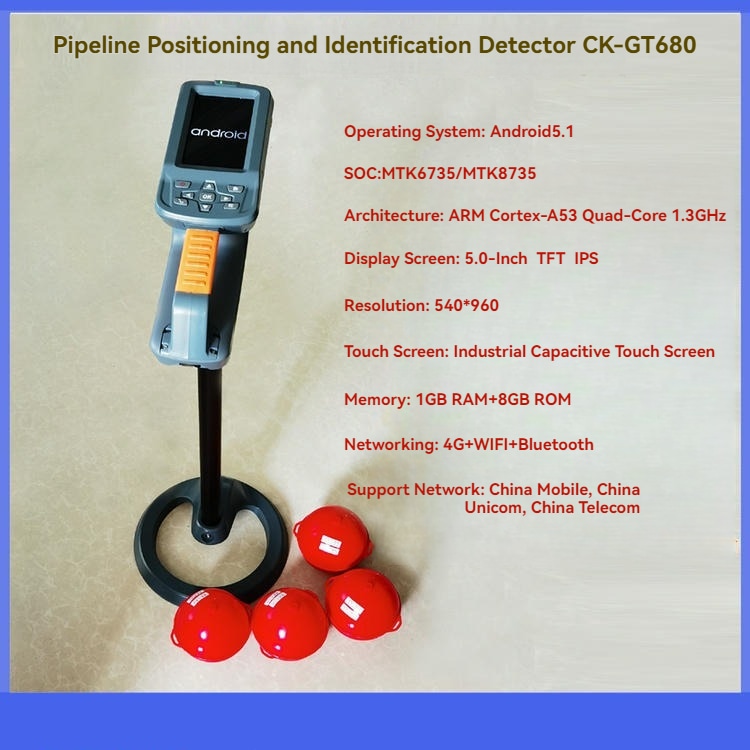

معلمات المنتج:
| البنود | المعايير الفنية |
|---|---|
| نظام التشغيل | Android 5.1 |
| SOC | MTK6735 / MTK8735 |
| البنية | ARM Cortex-A53 Quad-core 1.3GHz |
| الشاشة | شاشة TFT IPS مقاس 5.0 بوصات بدقة 540*960 |
| شاشة اللمس | شاشة لمس سعوية صناعية |
| الذاكرة | 1GB RAM + 8GB ROM |
| الاتصال الشبكي | 4G + WIFI + Bluetooth |
| الشبكات المدعومة | China Mobile، China Unicom، China Telecom |
| نطاق GNSS - L1 | GPS، BeiDou، GLONASS، Galileo، QZSS |
| نطاق GNSS - L5 | GPS، Galileo، QZSS، IRNSS |
| دقة تحديد المواقع GNSS | < 3 أمتار، تم الاختبار في المناطق المفتوحة |
| وقت تحديد الموقع عند بدء GNSS البارد | 300s |
| تردد عمل RFID | 134Khz |
| دقة تحديد الموقع عبر RFID | X-Y: +/- 10cm, Z: +/- 10cm① |
| مسافة اكتشاف RFID | 220cm، وترتبط بنوع العلامات وبيئة الاستخدام① |
| سعة البطارية | بطارية ليثيوم بوليمر 12v 5000maH |
| حماية البطارية | حماية من الشحن الزائد، وحماية من التفريغ الزائد، وحماية من الحمل الزائد، وغيرها |
| استهلاك الطاقة | عند قراءة البطاقات: < 1500mA، في وضع الاستعداد: < 500ua |
| مدة الاستعداد | 3 أشهر |
| بيانات الشحن | 15v 1000ma |
① يتم قياس الحد الأقصى لمسافة الاكتشاف ودقة تحديد الموقع في بيئة لا توجد فيها إشارات تداخل في المنطقة المحيطة.

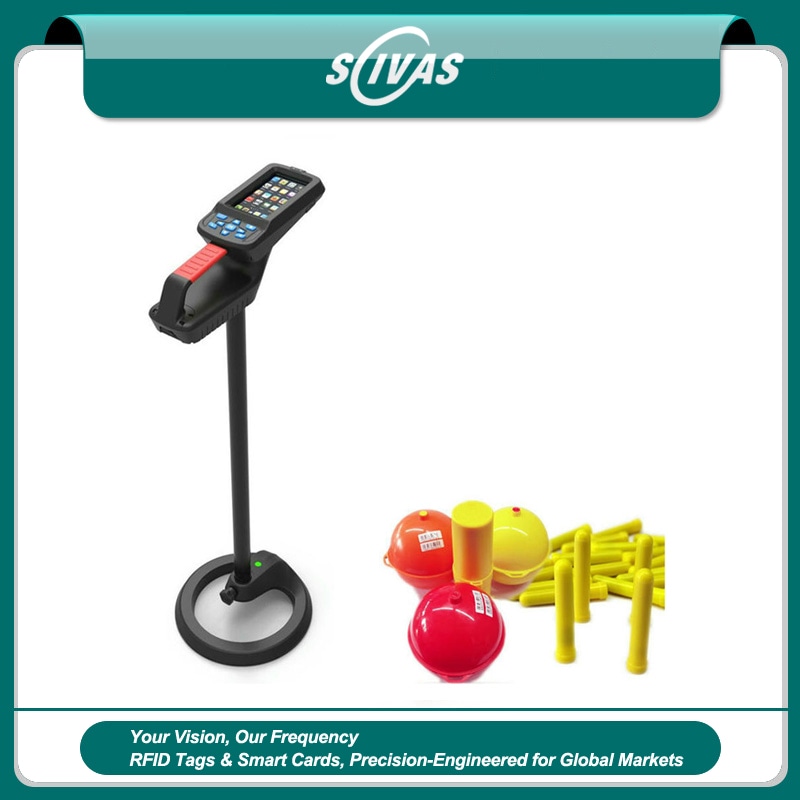

علامات RFID تحت الأرض وكاشف لأصول المرافق المدفونة

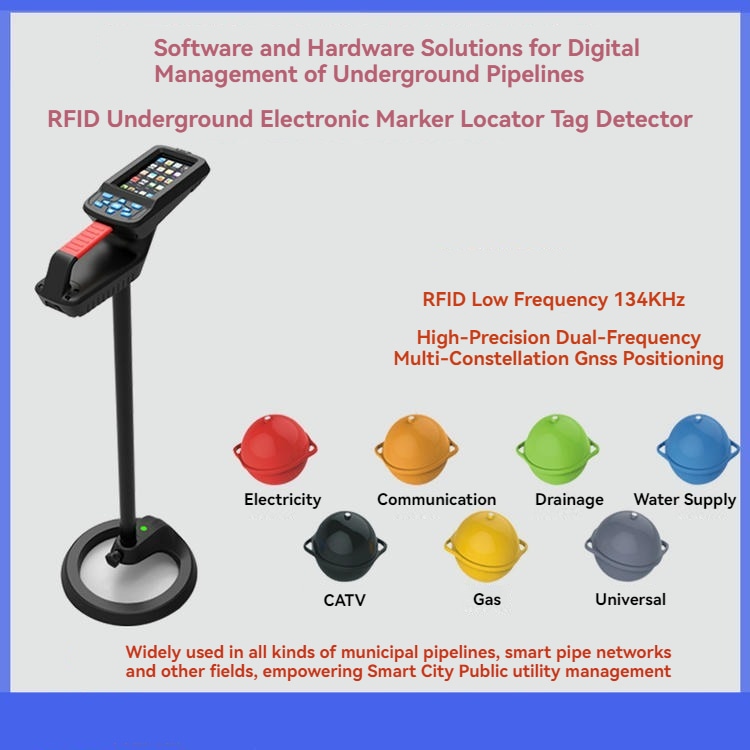

توفر SCIVAS جهاز CK-GTR680 كحل احترافي يجمع بين علامات RFID تحت الأرض وكاشف مخصص لشركات المرافق التي تحتاج إلى تعريف موثوق وغير تدميري لخطوط الأنابيب والكابلات ومسارات الخدمات المدفونة. في كثير من مشاريع البنية التحتية، تكون المخططات غير مكتملة، وتتغير المعالم السطحية، وتختفي العلامات المرئية بعد أعمال الرصف أو تنسيق المواقع. ومن خلال وضع علامات إلكترونية بالقرب من الأصل أثناء الإنشاء أو الصيانة، يستطيع المشغلون العودة لاحقًا باستخدام جهاز التحديد لتأكيد المسار دون فتح الأرض دون ضرورة. ويناسب النظام بشكل خاص فرق الكهرباء والاتصالات والغاز والمياه والصرف الصحي وCATV والهندسة البلدية وصيانة المدن الذكية.
يعمل الكاشف مع العلامات الإلكترونية تحت الأرض اعتمادًا على تقنية التعرف بموجات الراديو منخفضة التردد. ويساعد تردد عمل RFID البالغ 134KHz الجهاز على اكتشاف العلامات المدفونة وتعريفها داخل التربة وفي البيئات الميدانية الشائعة، بينما يمكن أن تصل أقصى مسافة اكتشاف RFID إلى 220 سم عندما تكون الظروف ونوع العلامة مناسبين. وبدلًا من التعامل مع الأصول المدفونة كخطوط مجهولة على الخريطة، يمكن لكل علامة أن تحمل بيانات تعريف عملية، مما يتيح للمفتشين ربط الموقع الفعلي بمعلومات المسار وسجلات الصيانة ونوع الأصل وملاحظات المشروع. لذلك تعد علامات RFID المدفونة مفيدة لأعمال التحديد اليومية وللإدارة الرقمية طويلة الأمد لأصول المرافق.
مصمم لاكتشاف علامات المرافق دون حفر الخنادق
صُمم CK-GTR680 للفرق التي تحتاج إلى العثور على العلامات الإلكترونية تحت الأرض قبل الحفر أو الإصلاح أو التحقق من المسار أو فحص القبول. يساعد التصميم المحمول العاملين على المسح على سطح الأرض، واستقبال استجابة العلامة، وتأكيد النقطة التقريبية للدفن. وبالنسبة للمقاولين، يقلل ذلك من الحفر العشوائي ويحسن اتخاذ القرار في موقع العمل. أما بالنسبة لمالكي الأصول، فيوفر طريقة أكثر اتساقًا لإدارة علامات RFID للمرافق تحت الأرض عبر التركيبات الجديدة والمسارات القديمة. وعند استخدامه مع خطة منظمة لنشر العلامات، يمكن للجهاز دعم تحديد مواقع خطوط الأنابيب، وتأكيد مسارات الكابلات، وتحديد مواقع الصمامات المدفونة، وتدقيق الأصول تحت الأرض.
وبما أن مواقع المرافق تحتاج غالبًا إلى عدة منتجات تعريف تعمل معًا، تستطيع SCIVAS أيضًا دعم علامات RFID ذات الصلة للأصول فوق الأرض والحاويات والأدوات ومعدات المشاريع. وهذا يساعد المشترين على بناء نظام تعريف أكثر اكتمالًا بدلًا من شراء جهاز تحديد واحد بمعزل عن بقية المنظومة. تتولى علامات RFID تحت الأرض نقاط المسارات المدفونة، بينما يمكن اختيار أشكال أخرى من العلامات لأسطح الأصول، ومجموعات الصيانة، وأدوات الفحص، وقطع الغيار المدارة في المستودعات. أما في المشاريع المعرضة للاهتزاز والغبار والمطر والمناولة الخارجية، فيمكن أيضًا النظر في علامات RFID متينة لتعريف المعدات غير المدفونة.
تحديد مواقع GNSS وتشغيل ميداني قائم على Android
يدمج CK-GTR680 نظام GNSS مزدوج النطاق ومتعدد الكوكبات لتحسين كفاءة تحديد المواقع الميدانية في المناطق المفتوحة. ويدعم الجهاز GPS وBeiDou وGLONASS وGalileo وQZSS وأنظمة أقمار صناعية أخرى وفقًا للنطاقات المكوّنة، مع دقة تحديد مواقع أقل من 3 أمتار في ظروف اختبار مفتوحة السماء. يساعد ذلك الفرق الميدانية على ربط نتائج اكتشاف العلامات بنقاط الخريطة ومسارات الفحص وسجلات الصيانة. ومع أن بيانات GNSS لا تحل محل استجابة RFID الصادرة من العلامة المدفونة، فإنها تضيف سياقًا عمليًا للموقع داخل سجلات الأصول وإدارة المسارات.
يستخدم الجهاز نظام تشغيل Android 5.1، وشاشة TFT IPS مقاس 5.0 بوصات بدقة 540 x 960، وشاشة لمس سعوية صناعية. تشمل منصة العتاد ذاكرة 1GB RAM و8GB ROM، مع اتصال 4G وWiFi وBluetooth للاتصال الميداني ونقل البيانات. وبالنسبة للعملاء الذين يحتاجون إلى سير عمل مخصص، تجعل منصة Android التطوير التطبيقي الثانوي أكثر سهولة مقارنةً بالكواشف المغلقة ذات الغرض الواحد. وهذا مفيد لشركات المرافق والمقاولين ومتكاملي الأنظمة الذين يرغبون في الجمع بين تحديد العلامات الإلكترونية ونماذج الفحص أو قواعد بيانات المسارات أو أوامر العمل أو جمع البيانات المرتبطة بأنظمة GIS.
هيكل متين لأعمال البنية التحتية الخارجية
تتطلب أعمال التحديد الخارجية جهازًا عمليًا يتحمل ظروف الخدمة الميدانية، لذلك صُمم الجهاز مع التركيز على المتانة. فالغلاف المصنوع من ABS، ومعيار الإحكام IP65، ومقاومة السقوط الحر من ارتفاع 1.2 متر، وأداء مقاومة التفريغ الكهروستاتيكي ESD عند تفريغ هوائي ±15KV وتفريغ تلامسي ±8KV، كلها تجعل الجهاز مناسبًا لظروف العمل في الموقع. كما يعمل ضمن نطاق حرارة من -20°C إلى 60°C ويتحمل رطوبة من 5% إلى 95% دون تكاثف. ومع بطارية ليثيوم أيون بوليمر 12V 5000mAh، وحماية من الشحن الزائد والتفريغ الزائد والحمل الزائد، واستهلاك منخفض في وضع الاستعداد، يكون الجهاز مهيأً لجداول فحص ميدانية ممتدة.
تضع SCIVAS هذا المنتج ضمن حلول B2B للمشترين الذين يحتاجون إلى أداة عملية لاكتشاف علامات المرافق المدفونة، وليس جهاز تحديد استهلاكيًا. ويمكننا مناقشة توافق العلامات، وعمق التطبيق، وبيئة المشروع، واحتياجات التكامل البرمجي، ومتطلبات التغليف قبل الإنتاج أو التوريد. وبالنسبة للمشترين الذين يطورون بنية RFID أوسع، تشمل مجموعة منتجاتنا أيضًا قارئات RFID صناعية لمشاريع المصانع والخدمات اللوجستية وإدارة الأصول. ومن خلال أجهزة تحديد RFID تحت الأرض، والعلامات الإلكترونية المدفونة، ومنتجات RFID الداعمة، تساعد SCIVAS فرق البنية التحتية على تحويل مسارات المرافق المخفية إلى سجلات أصول قابلة للبحث والصيانة والمساءلة.
الأسئلة الشائعة
ما استخدامات علامات RFID تحت الأرض؟
تُستخدم علامات RFID تحت الأرض عادةً كعلامات إلكترونية مدفونة لخطوط الأنابيب والكابلات والصمامات ونقاط مسارات المرافق. وبعد تركيبها بالقرب من الأصل، يمكن اكتشاف العلامة لاحقًا دون حفر. يساعد ذلك فرق الصيانة على تأكيد الموقع المدفون، وتقليل أعمال الحفر غير الضرورية، وربط السجلات الرقمية بالمواقع الفعلية في الميدان.
ما عمق قراءة الكاشف CK-GTR680 للعلامات المدفونة؟
يدعم CK-GTR680 أقصى مسافة اكتشاف RFID تصل إلى 220 سم في الظروف المناسبة. ويعتمد الأداء الفعلي على نوع العلامة، وحالة التربة، وعمق التركيب، والتداخل المحيط، وطريقة التشغيل الميداني. وفي المشاريع المهمة، توصي SCIVAS بتقييم العلامة والكاشف معًا وفقًا لبيئة العمل الحقيقية.
ما التردد الذي يستخدمه جهاز تحديد RFID تحت الأرض؟
يعمل هذا الجهاز بتردد RFID يبلغ 134KHz، وهو مناسب لاكتشاف العلامات الإلكترونية المتوافقة تحت الأرض. ويؤثر كل من التردد وبنية العلامة والبيئة الميدانية في نتيجة التحديد النهائية. وقبل الطلب، ينبغي للمشترين التأكد من توافق العلامات الحالية أو نظام العلامات المخطط له مع المتطلبات الفنية للجهاز.
هل يستطيع الجهاز تسجيل بيانات GPS أو GNSS؟
نعم. يستخدم الجهاز نظام GNSS مزدوج النطاق ومتعدد الكوكبات، ويمكن أن يحقق دقة تحديد مواقع أقل من 3 أمتار في المناطق المفتوحة وتحت ظروف الاختبار. تساعد معلومات GNSS الفرق على ربط نقاط العلامات المكتشفة بالخرائط وسجلات الفحص وبيانات المسار، مع بقاء اكتشاف العلامة المدفونة معتمدًا على استجابة RFID.
هل يناسب CK-GTR680 صيانة المرافق الخارجية؟
نعم. صُمم الجهاز للعمل الميداني الخارجي مع إحكام IP65، وغلاف ABS، وتصنيف اختبار سقوط من ارتفاع 1.2 متر، وحماية ESD، ونطاق حرارة تشغيل من -20°C إلى 60°C. كما تدعم بطاريته القابلة لإعادة الشحن 12V 5000mAh مهام الفحص المتنقلة التي تتطلب طاقة مستقرة ومتانة في المناولة.
هل يدعم نظام Android تطوير برامج مخصصة؟
يعمل الجهاز بنظام Android 5.1، مما يجعله أكثر مرونة للتطوير الثانوي مقارنةً بكثير من الأجهزة المغلقة ذات الغرض الواحد. ويمكن للعملاء مناقشة التكامل مع نماذج الفحص أو قواعد بيانات المسارات أو مهام GIS أو جمع البيانات الخاص بالمشروع. ويعتمد نطاق التطوير النهائي على متطلبات البرمجيات وطريقة الاتصال وتنسيق البيانات وبيئة النشر.
ما القطاعات التي تحتاج عادةً إلى اكتشاف علامات RFID المدفونة؟
تشمل الجهات المستخدمة عادةً مقاولي المرافق، وفرق الصيانة البلدية، وشركات الكهرباء، ومشغلي شبكات الاتصالات، وشركات خطوط الغاز، وإدارات إمداد المياه، ومشاريع الصرف الصحي، وفرق البنية التحتية للمدن الذكية. يكون المنتج مفيدًا عندما يجب تحديد مواقع الأصول المدفونة بشكل متكرر، وتعريفها بأمان، وإدارتها رقميًا على مدى فترات خدمة طويلة.
