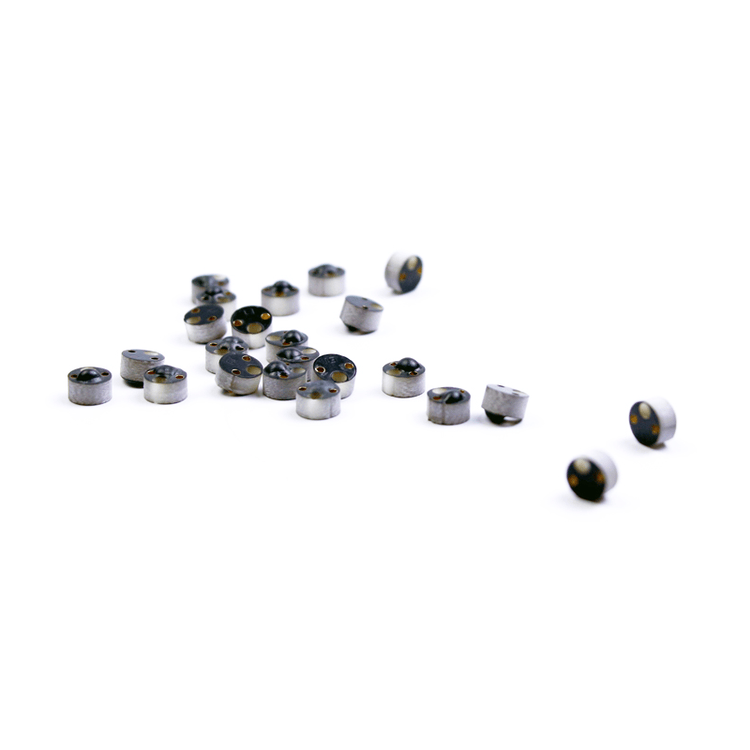

وسم RFID صغير PCB على المعدن لتتبع الأصول
- 100 قطعة
- PD06-3
- أسود ( أبيض،أحمر،أخضر،أزرق..)
- FR4(PCB)
- القطر 6mm, (الثقب: D2mmx1)
وسم RFID صغير PCB على المعدن لتتبع الأصول المعدنية الصغيرة، بهيكل FR4 بمعيار IP68 وتركيب لاصق وأداء قراءة موثوق.
وسم RFID صغير PCB على المعدن للأجزاء المعدنية الصغيرة
صُمم هذا وسم RFID بتقنية PCB للاستخدام على المعدن لتوفير تعريف UHF موثوق للأصول المعدنية المدمجة، حيث قد لا تعمل الملصقات القياسية بكفاءة. يدعم هيكل FR4 PCB حماية IP68، ويمكن دمجه داخل تجاويف صغيرة أو تثبيته بمادة لاصقة على الأسطح المعدنية. وبقطر لا يتجاوز 6 مم ووزن 0.5 جم فقط، فهو مناسب للأدوات الصغيرة، وأصول تقنية المعلومات، والمكوّنات المعدنية، وأجهزة الكمبيوتر، والآلات، والحاويات القابلة للإرجاع، والمعدات الصناعية التي تتطلب تتبعاً مستقراً ضمن مساحة تركيب محدودة.
أداء UHF مستقر على الأسطح المعدنية
بصفته جزءاً من مجموعة وسوم RFID المخصصة للاستخدام على المعدن، تم تحسين هذا الوسم للاستخدام المباشر على الأسطح المعدنية. عند تثبيته على سطح معدني مناسب، يمكن أن يصل مدى القراءة إلى 0.85 م مع قارئ ثابت، وإلى 0.45 م مع قارئ محمول، وذلك بحسب قدرة القارئ، وإعداد الهوائي، ونطاق التردد، وبيئة التطبيق.
وسم RFID متين لتتبع الأصول الصناعية
يدعم الوسم معايير EPC global Gen2 وISO/IEC 18000-6C، مع وظيفة القراءة والكتابة واحتفاظ طويل بالبيانات. ويمكن استخدامه مع وسوم RFID وأنظمة التتبع المتوافقة لإدارة المخزون، وإدارة الأصول، ومراقبة عمليات الإنتاج، وتعريف الصيانة على الأصول المعدنية.
المواصفات الفنية
| الحجم | قطر 6 مم، فتحة D2 مم × 1 |
| السماكة | 4.0 مم مع بروز IC |
| المادة | FR4 PCB |
| اللون | أسود، مع توفر الأبيض والأحمر والأخضر والأزرق وألوان أخرى |
| طرق التثبيت | مادة لاصقة |
| الوزن | 0.5 جم |
| بروتوكول واجهة الهواء - المعيار | EPC global Gen2, ISO/IEC 18000-6C |
| تردد التشغيل | EU 865–868MHz / US 902–928MHz |
| نوع IC | H3 / H9 / UCODE8 |
| الذاكرة | EPC 96bits، حتى 480bits، USER 512bits، TID 64bits |
| دورات الكتابة | 100,000 مرة |
| الوظيفة | قراءة/كتابة |
| الاحتفاظ بالبيانات | 50 سنة |
| السطح المناسب | الأسطح المعدنية |
| مدى القراءة مع قارئ ثابت | حتى 0.85 م عند US 902–928MHz على المعدن؛ وحتى 0.75 م عند EU 865–869MHz على المعدن |
| مدى القراءة مع قارئ محمول | حتى 0.45 م عند US 902–928MHz على المعدن؛ وحتى 0.45 م عند EU 865–869MHz على المعدن |
| الضمان | سنة واحدة |
| تصنيف الحماية IP | IP68 |
| درجة حرارة التخزين | -20 ～ +150℃ |
| درجة حرارة التشغيل | -20 ～ +100℃ |
| الشهادات | معتمد وفق REACH، ومعتمد وفق RoHS، ومعتمد CE |
وسم RFID صغير PCB على المعدن لتتبع الأصول المعدنية: نظرة عامة
يتيح وسم RFID صغير PCB على المعدن تتبع الأصول بتقنية UHF على الأجزاء المعدنية الصغيرة، مع هيكل FR4 بمعيار IP68، وتركيب لاصق، ومدى قراءة موثوق.
هذا المنتج هو وسم RFID مخصص للاستخدام على المعدن، تم تطويره لتعريف الأصول وتتبعها خلال دورة استخدامها، ويُعرض ضمن مجموعة وسوم RFID من PCB للتركيب على المعدن باسم علامة RFID صغيرة من PCB للتركيب على المعدن وتتبع الأصول المعدنية. ويكون هذا الإصدار مناسباً بشكل خاص عندما يحتاج المشتري إلى تركيب الوسم على أصول معدنية. يجب اختيار التهيئة النهائية بناءً على القارئ الفعلي، والنظام، وطريقة التركيب، وبيئة التشغيل، وليس اعتماداً على الشكل الخارجي فقط.
يركز هذا المنتج في المشاريع على وسم PCB RFID للاستخدام على المعدن، وتتبع الأصول المعدنية، وRFID الصناعي بتقنية UHF، والوسوم المعدنية المتينة، مع تحديد التكوين التفصيلي وفقاً للاستخدام المقصود ومتطلبات النظام.
الفوائد الرئيسية
يستخدم بنية مصممة لتقليل مشكلات الأداء التي قد تواجهها وسوم RFID التقليدية بالقرب من المعدن.
يدعم التعريف المتين للأدوات، والمعدات، والحاويات، والرفوف، وغيرها من الأصول المعدنية.
يوفر خيارات تركيب وهيكل مناسبة للبيئات الصناعية التي قد لا تكون فيها الملصقات اللاصقة العادية ملائمة.
التطبيقات النموذجية
يمكن النظر في استخدام هذا المنتج في:
تتبع الأدوات، والقوالب، والآلات، وأصول الصيانة.
رفوف المستودعات، ومواد النقل القابلة لإعادة الاستخدام، والحاويات، والمعدات القابلة للإرجاع.
مشاريع التصنيع، والخدمات اللوجستية، وأصول تقنية المعلومات، والفحص، والتتبع الصناعي.
الاختيار والتخصيص
قبل طلب عرض السعر أو العينات، يُرجى تأكيد تفاصيل المشروع التالية:
التردد، والبروتوكول، والشريحة، وأبعاد الوسم، ومدى القراءة المتوقع.
نوع المعدن، وموضع التثبيت، والمساحة المتاحة، واتجاه التركيب.
طريقة التركيب، سواء بالمادة اللاصقة أو البراغي أو البرشام أو الدمج أو غير ذلك.
متطلبات الحرارة، والصدمات، والرطوبة، والمواد الكيميائية، والتعرض الخارجي.
الأسئلة الشائعة
لماذا يلزم استخدام وسم مخصص للمعدن؟
قد يؤدي المعدن إلى تغيير ضبط طاقة RF أو عكسها، مما يقلل أداء ملصق RFID العادي. لذلك تم تصميم وسوم الاستخدام على المعدن للتركيب على الأصول المعدنية، لكن مدى القراءة النهائي يظل مرتبطاً بطراز الوسم، وقدرة القارئ، وموضع الهوائي، واتجاه التركيب، وبيئة التطبيق.
هل يمكن تخصيص هذا المنتج لمشروع معين؟
تعتمد الخيارات المتاحة على الطراز المحدد. شاركنا الكمية المطلوبة، والمنصة التقنية، ومتطلبات التصميم أو الترقيم، وبيئة المشروع، حتى يمكن التحقق من التكوين المناسب قبل الإنتاج.
اطلب توصية مخصصة لمشروعك
للحصول على توصية وعرض سعر أكثر دقة، يُرجى تزويدنا بالتطبيق، والكمية المطلوبة، والقارئ أو النظام المتوافق، والأبعاد المفضلة، وسطح التركيب، وبيئة التشغيل، واحتياجات التخصيص، ووجهة التسليم. ويوصى بإجراء اختبار عينات عندما يكون أداء القراءة، أو توافق البرامج، أو مقاومة البيئة من العوامل المهمة في المشروع.
قائمة علامات PCB RFID المخصصة للأسطح المعدنية
ملاحظة: قد تختلف نطاقات القراءة المدرجة في الجدول أدناه اختلافًا كبيرًا عن الأداء الفعلي بسبب اختلاف بيئات الاختبار. تحقّق دائمًا عن طريق الاختبار العملي للحصول على نتائج دقيقة.
| الطراز | الشريحة | الأبعاد | نطاق القراءة |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
