وسوم RFID لتتبع الآلات بحماية IP68

وسم RFID بتقنية PCB للاستخدام على المعدن مصنوع من مادة FR-4، ويوفر تصنيف حماية IP68 لدعم الاعتمادية والمتانة في الاستخدام الصناعي. كما يتميز بمقاومة جيدة لدرجات الحرارة، مما يجعله مناسبًا للعديد من البيئات القاسية.

يمكن تثبيت الوسم بطرق متعددة مثل البراغي أو المسامير أو المواد اللاصقة أو أدوات التثبيت المناسبة الأخرى. وهو متوافق مع بروتوكول ISO18000-6C (EPC C1G2)، ويحتوي على معرف عالمي فريد، مما يجعله مناسبًا لمجموعة واسعة من تطبيقات تتبع الأصول وإدارتها.

التطبيقات:

1. البيئات المعدنية

2. تتبع الأصول - المعدات، القطع، الحاويات

3. التحكم في المخزون

4. الخدمات اللوجستية

5. الصناعات البتروكيماوية

6. قطاع السيارات

7. الأمن

8. تتبع أسطوانات الغاز

9. التطبيقات الخارجية، مثل اللوحات الإعلانية

وسوم PCB RFID مصممة لتتبع الآلات

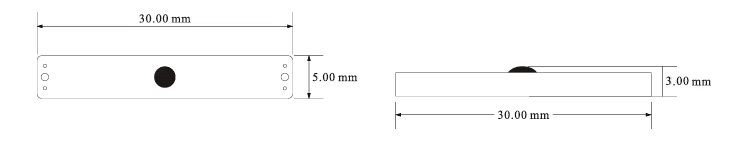

تطور SCIVAS وسوم RFID لتتبع الآلات للمصانع التي تحتاج إلى تعريف موثوق على المعدات المعدنية، وأدوات الإنتاج، وقطع الغيار، والأصول الصناعية المتنقلة. يأتي P3005-3 كوسم PCB مدمج من مادة FR4 مصمم للتركيب على المعدن، ليعالج مشكلة شائعة في إدارة أصول الآلات: فالملصقات العادية قد تفقد جزءًا كبيرًا من أدائها عند تثبيتها مباشرة على الفولاذ أو الألومنيوم أو الهياكل أو الأغلفة أو الأسطح الميكانيكية الضيقة. وبفضل جسمه النحيف بقياس 30×5×3mm ووزنه البالغ 0.8g فقط، يمكن تثبيت هذا الوسم على أجزاء الآلات الصغيرة دون التأثير في شكل الأصل أو توازنه أو طريقة التعامل معه.

يناسب هذا الطراز بشكل خاص الحالات التي تكون فيها نقطة التتبع مهمة لكن مساحة التركيب محدودة. فقد تحتاج الورشة إلى تعريف قوالب القطع، أو أدوات التشغيل القابلة للاستبدال، أو مقاييس الفحص، أو أطراف الروبوتات، أو عربات الصيانة، أو ألواح القوالب، أو الحاويات المعدنية، أو مكونات المعدات المدمجة. في هذه الظروف، قد يكون الوسم الصلب الكبير صعب التركيب، بينما قد لا يقدم الملصق القياسي أداءً كافيًا على المعدن. لذلك يوفر P3005-3 خيارًا أكثر ملاءمة للمهندسين: علامة PCB RFID للأسطح المعدنية صغيرًا وصلبًا يحافظ على أداء UHF مستقر على الأصول المعدنية.

أداء UHF ثابت على المعدات المعدنية

يدعم P3005-3 معيار EPC C1G2 وISO18000-6C، مما يجعله متوافقًا مع العديد من أنظمة تتبع الأصول بتقنية UHF RFID المستخدمة في التصنيع والصيانة والتحكم في المخزون والخدمات اللوجستية الصناعية. يعتمد التكوين القياسي للشريحة على NXP Ucode 8، مع ذاكرة EPC بسعة 128 bits وTID بسعة 96 bits. هذا الهيكل مناسب لترميز معرفات الأصول، وربط كل وسم بسجل الآلة، والتحقق من هوية الشريحة الأصلية أثناء الفحص. وتزيد مدة حفظ البيانات عن 10 سنوات، كما يدعم الوسم ما يصل إلى 100,000 دورة إعادة كتابة، مما يساعد البرامج طويلة الأمد التي قد يتم فيها تحديث سجلات المعدات عبر فترات خدمة متعددة.

يعتمد مدى القراءة على القارئ والهوائي وحجم المعدن وموضع التركيب والتداخلات في الموقع، لكن بيانات الاختبار القديمة تُظهر أداءً قويًا مقارنة بحجم الوسم. في ظروف FCC، يمكن للقارئ الثابت الوصول إلى نحو 17.5m على مرجع معدني بقياس 15×2cm، ونحو 7.0m على مرجع معدني بقياس 14×14cm. أما القارئ المحمول فيمكنه الوصول إلى نحو 6.0m على مرجع معدني بقياس 15×2cm ونحو 2.5m على مرجع معدني بقياس 14×14cm. وهذا يجعل الوسم مناسبًا لفحص حركة المعدات بنمط البوابات، وكذلك للتحقق اليدوي أثناء عمليات الجرد والصيانة.

مصمم لظروف المصانع والتعرض الخارجي

بيئات الآلات ليست بيئات خفيفة عادةً. فقد تتعرض الوسوم للاهتزاز، أو رذاذ الزيوت، أو الغبار، أو عمليات التنظيف، أو تغيرات الحرارة، أو التخزين الخارجي، أو الاحتكاك المتكرر أثناء المناولة. صُنع P3005-3 من مادة FR4 ويأتي بتصنيف حماية IP68، مما يدعم مقاومة دخول الغبار والماء. يعمل الوسم ضمن نطاق -40 إلى +85°C، ويتحمل من -40 إلى +150°C، ما يمنحه مرونة أوسع أثناء التخزين والنقل والاستخدام في المواقع الصناعية الصعبة. كما تصل مقاومة الرطوبة إلى 98% دون تكاثف، مما يدعم استخدامه في المستودعات ومصانع المعالجة والساحات الخارجية والمنشآت التي تتعرض للرطوبة الموسمية.

يمكن اختيار طريقة التثبيت بحسب بنية الأصل. يناسب لاصق 3M الأسطح المعدنية النظيفة والمسطحة عندما تكون سرعة التركيب مطلوبة. ويمكن اختيار المسامير أو البراغي أو الحلول المغناطيسية عندما تكون هناك حاجة إلى تثبيت أقوى أو تركيب قابل للإزالة. وبالنسبة للآلات عالية القيمة، نوصي عادةً باختبار موضع التركيب قبل النشر الكمي، لأن أداء وسوم UHF—even عند استخدام وسم عالي الأداء—قد يتأثر بالحواف القريبة أو الحجب أو الأسطح المنحنية أو التجميعات المعدنية المحيطة. وبصفتها مورّدًا مصنعًا لـ علامات RFID للأسطح المعدنية، يمكن لـ SCIVAS المساعدة في مراجعة بيئة التشغيل واختيار طريقة تثبيت مناسبة.

تخصيص يدعم إدارة أصول الآلات

في مشاريع وسوم RFID للآلات، لا يمثل الوسم المادي سوى جزء واحد من الحل. غالبًا ما يحتاج المشترون إلى ربط كل وسم بقاعدة بيانات أصول قائمة، أو عملية باركود، أو سجل ERP، أو نظام صيانة. تدعم SCIVAS الترميز، وطباعة الأرقام التسلسلية، وطباعة الباركود، وطباعة الشعار، وخدمات التصميم. تساعد هذه الخيارات شركات التكامل والمستخدمين النهائيين على نشر الوسوم دون الحاجة إلى أعمال وسم إضافية بعد التسليم. وعندما يجب أن يكون معرف الآلة قابلًا للقراءة من قبل المشغلين وبرامج RFID في الوقت نفسه، يمكن لطباعة الباركود والأرقام المرئية تقليل الأخطاء أثناء التركيب وعمليات استكشاف المشكلات لاحقًا.

يناسب P3005-3 أيضًا أنظمة التعريف المختلطة. فقد يستخدم المصنع مسح الباركود للمواد الاستهلاكية منخفضة التكلفة، وتقنية UHF RFID للمعدات الثابتة، والقارئات المحمولة لفحوصات الاستثناء. وعند إقرانه مع قارئات RFID صناعية مناسبة، يمكن لهذا الوسم المدمج بتقنية PCB دعم عمليات جرد أسرع، وتقليل الأصول المفقودة في السجلات، وتحسين رؤية الآلات التي تنتقل بين محطات العمل أو مناطق الخدمة أو مناطق المقاولين الفرعيين أو غرف التخزين. وبالنسبة للمشاريع التي تحتاج إلى وسوم RFID لتتبع الآلات والمعدات عبر أسطح معدنية متعددة، يمكن لـ SCIVAS توفير عينات بحد أدنى للطلب 50 قطعة ودعم اختبارات إضافية قبل الإنتاج الكمي.

الأسئلة الشائعة

لماذا تُستخدم وسوم PCB RFID لتتبع الآلات بدلًا من ملصقات RFID العادية؟

غالبًا ما تفقد ملصقات RFID العادية ثبات القراءة عند وضعها مباشرة على المعدن، لأن السطح المعدني يغير سلوك الهوائي. أما وسم PCB المخصص للاستخدام على المعدن فهو مصمم ببنية تعمل مع الخلفية المعدنية. في تتبع الآلات، يساعد ذلك في الحفاظ على قراءات أكثر اتساقًا على هياكل المعدات والأدوات والقوالب والأغلفة وغيرها من الأصول المعدنية الصناعية.

ما أنواع الآلات أو المعدات التي يمكن استخدام P3005-3 عليها؟

يناسب P3005-3 الأصول المعدنية المدمجة مثل أدوات الآلات، والقوالب، والمثبتات، ومقاييس الفحص، والعربات، ورفوف التخزين، وقطع الغيار، ومكونات الروبوتات، ومعدات الفحص. ويجعل حجمه الضيق 30×5×3mm منه خيارًا مفيدًا في المواضع التي لا تناسبها الوسوم الصلبة الأكبر. ومع ذلك، يجب تأكيد الملاءمة النهائية عبر اختبار العينات أو الاختبار في الموقع.

ما مدى قراءة وسم RFID هذا للآلات؟

في بيانات اختبار FCC المذكورة، يصل أداء القارئ الثابت إلى نحو 17.5m على مرجع معدني بقياس 15×2cm و7.0m على مرجع معدني بقياس 14×14cm. ويصل أداء القارئ المحمول إلى نحو 6.0m و2.5m تحت المرجعين المعدنيين نفسيهما. وتعتمد المسافة الفعلية على قدرة القارئ، وإعداد الهوائي، وطريقة التركيب، وظروف الموقع.

هل يستطيع وسم RFID تحمل بيئات المصانع القاسية؟

نعم. يستخدم الوسم مادة FR4، ويحمل تصنيف IP68، ويدعم رطوبة 98% دون تكاثف، ويعمل من -40 إلى +85°C، ويتحمل من -40 إلى +150°C. تجعل هذه المواصفات الوسم عمليًا للعديد من بيئات المصانع والمستودعات والساحات الخارجية والصيانة، حيث قد تتعرض الوسوم للغبار والرطوبة وتغير درجات الحرارة.

ما أفضل طريقة تثبيت للآلات المعدنية؟

تعتمد طريقة التثبيت الأفضل على سطح الأصل ومتطلبات الثبات. يُعد لاصق 3M خيارًا سريعًا للمناطق النظيفة والمسطحة، بينما يكون التثبيت بالبراغي أو المسامير أفضل للقوة الميكانيكية طويلة الأمد. وقد يكون التثبيت المغناطيسي مناسبًا للتعريف القابل للإزالة. وبالنسبة للآلات المتحركة أو المعرضة للاهتزاز، يكون التثبيت الميكانيكي عادةً أكثر أمانًا من الاعتماد على اللاصق وحده.

هل يمكن لـ SCIVAS ترميز الوسوم وطباعتها قبل الشحن؟

نعم. يمكن لـ SCIVAS دعم ترميز EPC، وطباعة الأرقام التسلسلية، وطباعة الباركود، وطباعة الشعار، وتخصيص التصميم. تساعد الوسوم المرمزة مسبقًا العملاء على ربط كل قطعة بقائمة أصول قبل التركيب، بينما تتيح الأرقام المطبوعة أو الباركود للفنيين التحقق بصريًا من سجل الآلة نفسه أثناء النشر وفحوصات الصيانة.

هل يناسب هذا الوسم إدارة أصول الآلات على المدى الطويل؟

نعم، فهو مناسب للبرامج طويلة الأمد لأنه يوفر حفظًا للبيانات لأكثر من 10 سنوات ويدعم ما يصل إلى 100,000 دورة إعادة كتابة. كما أن جسم FR4 المدمج، وحماية IP68، وتصميمه المخصص للتركيب على المعدن، تجعله مفيدًا لجرد المعدات، وأنظمة الصيانة الوقائية، والتحكم في آلات التأجير، وتتبع أصول الإنتاج.

قائمة علامات PCB RFID المخصصة للأسطح المعدنية

ملاحظة: قد تختلف نطاقات القراءة المدرجة في الجدول أدناه اختلافًا كبيرًا عن الأداء الفعلي بسبب اختلاف بيئات الاختبار. تحقّق دائمًا عن طريق الاختبار العملي للحصول على نتائج دقيقة.


  ورقة بيانات المنتج P3005-3
