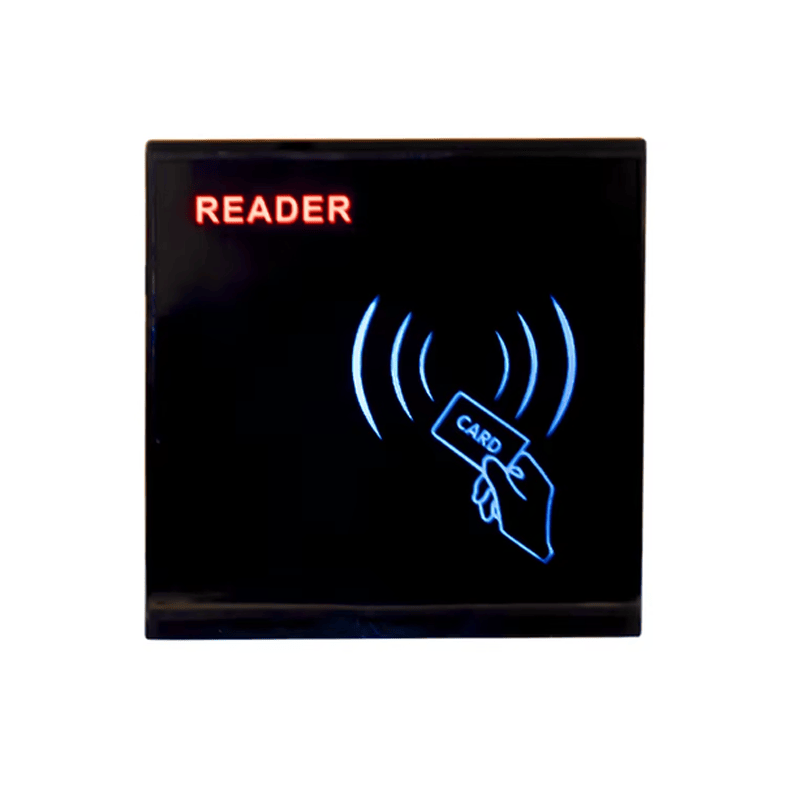

قارئ بطاقات RFID ويغاند للتحكم بالدخول الآمن
- 1 وحدة
- T30
- أسود
- ABS
- 92x92x21mm
قارئ بطاقات RFID مدمج للتحكم بالدخول مع خرج Wiegand 26/34 وخيارات RS232/RS485 وقراءة تقاربية سريعة لأنظمة الدخول الآمن.
نظرة عامة على قارئ بطاقات RFID ويغاند للتحكم بالدخول
صُمم قارئ بطاقات RFID المدمج للتحكم بالدخول للاستخدام في أنظمة فتح الأبواب الآمنة، وتسجيل الحضور والانصراف، وتسجيل الزوار، والتحقق من الهوية. يدعم القارئ بطاقات تعريف بتردد 125KHz، مع خيار قراءة بطاقات 13.56MHz، مما يساعد شركات التركيب على تلبية متطلبات المشاريع المختلفة من خلال قارئ جداري موثوق.
بفضل خرج Wiegand 26/34 وخيارات واجهات RS232 أو RS485، يمكن توصيل القارئ بسهولة بوحدات التحكم في الدخول وأجهزة الحضور وأنظمة إدارة الأمن. وهو مناسب للمكاتب، والمجمعات السكنية، والمدارس، والفنادق، والمصانع، وغيرها من المواقع التي تحتاج إلى قراءة تقاربية سريعة وتفويض دخول مستقر.
يعمل القارئ مع بطاقات EM4100 وEM4200 وTK4100 والبطاقات المتوافقة الشائعة. ويمكن دمجه مع بطاقات RFID، وميداليات مفاتيح RFID، وحلول قارئات التحكم بالدخول RFID الأوسع لتنفيذ منظومة دخول متكاملة.
المعلمات الفنية
| البند | المعلمات |
|---|---|
| اسم المنتج | قارئ بطاقات RFID EM بتردد 125KHz |
| المادة | ABS |
| التردد | 125KHz أو 13.56MHz |
| البطاقات المدعومة | TK4001 وEM4100 والبطاقات المتوافقة |
| مدى القراءة | 3-8cm |
| جهد التشغيل | DC 9V-16V |
| التيار المستهلك | <60mA |
| فاصل القراءة | <0.5S |
| الصيغة | Wiegand 26 أو Wiegand 34 أو RS232 أو RS485 اختياري |
| مسافة الإرسال | WG26/34<100M, RS232<10M, RS485<1200M |
| درجة حرارة التشغيل | -25℃ ~ +75℃ |
| الحجم | 92x92x21mm |
| مؤشر الحالة | LED، أحمر لوضع الاستعداد وأخضر عند قراءة البطاقة |
قراءة تقاربية سريعة للدخول اليومي
يوفر القارئ زمن استجابة تقاربية أقل من 0.5 ثانية، مما يساعد المستخدمين على المرور عبر الأبواب الخاضعة للتحكم بأقل قدر من التأخير. ويدعم الهوائي المدمج، ومؤشر LED ثنائي اللون، والجرس الصوتي تقديم إشارات واضحة للمستخدم أثناء تمرير البطاقة، ونجاح القراءة، وحالة الاستعداد.
مخارج مرنة لمشاريع التحكم بالدخول
يجعل خرج البيانات القياسي Wiegand 26-bit وWiegand 34-bit القارئ مناسباً للعديد من لوحات التحكم بالدخول. كما تمنح واجهات RS232 وRS485 الاختيارية لمتكاملي الأنظمة مرونة أكبر عند تصميم مسارات اتصال أطول أو ربط القارئ ببُنى مختلفة لوحدات التحكم.
هيكل متين وتركيب بسيط
يأتي القارئ بهيكل مربع مدمج مصنوع من مادة ABS ليلائم التركيب الداخلي العملي. ولتركيبه، يتم فك المسمار بين اللوحة الأمامية واللوحة الرئيسية، ثم تثبيت اللوحة الرئيسية على الجدار باستخدام المقابس البلاستيكية والمسامير، وتوصيل الأسلاك بشكل صحيح، ثم تثبيت اللوحة الأمامية بعد اختبار التغذية الكهربائية وحالة القراءة.
تفاصيل المواصفات
خرج بيانات قياسي بصيغة Wiegand 26-bit وWiegand 34-bit، مع توفر خيارات قارئ RFID بواجهات RS232 وRS485.
سرعة الاستجابة أقل من 0.2 ثانية، وتكتمل القراءة التقاربية في أقل من 0.5 ثانية.
مدى القراءة التقاربية من 2-15cm حسب نوع البطاقة وبيئة التركيب وإعدادات وحدة التحكم.
يدعم بطاقات EM4100 ID وبطاقات 64-bit Manchester code المتوافقة، مع خيار دعم بطاقة Mifare 1 بتردد 13.56MHz.
تتراوح درجة حرارة التشغيل المحيطة من -25℃ إلى 75℃.
نطاق الرطوبة المحيطة من 10%-90%.
هوائي مدمج للقراءة الجدارية المدمجة.
مؤشر LED ثنائي اللون مدمج لبيان وضع الاستعداد والقراءة.
جرس صوتي مدمج لتوفير تنبيه مسموع.
جهد تشغيل DC 12V مع تيار تشغيل 70mA في التكوين النموذجي.
يمكن أن تصل مسافة الاتصال إلى 100 متر عبر توصيل Wiegand.
يدعم نقل البيانات في الوقت الفعلي لتشغيل سلس لأنظمة التحكم بالدخول.
تتوفر خيارات هيكل باللون الأسود أو الأبيض.
مادة غلاف PVC مع خيار راتنج أسود لتحسين أداء مقاومة الماء.
ملاحظات التركيب
1. تأكد من الجهد الكهربائي قبل التوصيل، وميّز بين القطبين الموجب والسالب لمصدر الطاقة.
2. عند استخدام مصدر طاقة خارجي، تأكد من أن القارئ يشترك في التغذية مع صندوق وحدة التحكم أو يستخدم نفس خط GND.
3. عندما تكون المسافة بين قارئ البطاقة ووحدة التحكم أكثر من 50 متراً، استخدم كابل طاقة بمساحة موصل كافية أو عدة أسلاك شبكة متوازية لتقليل فقد الإرسال.
الأسئلة الشائعة
س1: ما أنظمة التحكم بالدخول التي يدعمها قارئ بطاقات RFID هذا؟
ج1: يدعم أنظمة فتح الأبواب، والحضور والانصراف، وتسجيل الزوار، والتحقق من الهوية التي تستخدم Wiegand 26/34 أو الواجهات التسلسلية الاختيارية.
س2: ما أنواع البطاقات المتوافقة مع هذا القارئ؟
ج2: يدعم بطاقات TK4001 وEM4100 وEM4200 والبطاقات المتوافقة بتردد 125KHz، مع دعم اختياري لبطاقات 13.56MHz حسب التكوين المختار.
س3: ما سرعة عملية قراءة البطاقة؟
ج3: فاصل القراءة أقل من 0.5 ثانية، مما يتيح قراءة تقاربية سريعة للاستخدام اليومي في أنظمة التحكم بالدخول.
س4: هل يمكن استخدام هذا القارئ مع تمديدات RS485 لمسافات طويلة؟
ج4: نعم. تدعم واجهة RS485 الاختيارية مسافة إرسال تصل إلى 1200 متر عند تركيبها بأسلاك مناسبة وتكوين ملائم لوحدة التحكم.
س5: ما مصدر الطاقة المطلوب لهذا القارئ؟
ج5: يعمل ضمن نطاق DC 9V-16V، مع تيار مستهلك أقل من 60mA وفقاً للمعلمات الفنية المدرجة.
