قارئ بطاقات RFID RS232 مقاوم للماء للتحكم الخارجي

قارئ بطاقات RFID RS232 مقاوم للماء لأنظمة التحكم في الدخول

صُمم قارئ بطاقات RFID RS232 المقاوم للماء لتطبيقات دخول الأبواب والبوابات ومحطات الأمان التي تحتاج إلى تعريف ثابت للبطاقات في البيئات الخارجية أو الرطبة أو مواقع التركيب المتطلبة. يدعم الهيكل المحكم من PVC مع حماية الراتنج الأسود تشغيلًا موثوقًا للمشروعات التي تحتاج إلى قارئات RFID للتحكم في الدخول بمتانة عالية وخيارات اتصال مرنة.

يدعم القارئ خرج RS232 القياسي، وصيغ Wiegand 26-bit وWiegand 34-bit، مع إمكانية توفير RS485 كواجهة اختيارية. كما يوفر استجابة سريعة، ونقل بيانات في الوقت الفعلي، وأداء قراءة مستقرًا عبر الهوائي المدمج، مع مؤشر LED وتنبيه صوتي عبر الجرس لتسهيل التكامل العملي مع وحدات التحكم في الدخول. وهو مناسب لبطاقات EM 4100 ID وبطاقات Mifare 1، ما يجعله خيارًا عمليًا للمركّبين الذين يتعاملون مع أنواع مختلفة من بطاقات RFID ووسائط اعتماد الدخول.

في مشروعات التحكم في الدخول بين الشركات، يوفر هذا الطراز حلاً مدمجًا وموثوقًا لمداخل المكاتب، وبوابات المجمعات السكنية، والأبواب الصناعية، ونقاط دخول مواقف السيارات، وغرف المعدات. كما يناسب المشروعات التي يقارن فيها المشترون بين عدة قارئات بطاقات ويحتاجون إلى حماية مقاومة للماء، وقراءة مستقرة، وتوصيل أسلاك مباشر لأنظمة تعتمد على وحدة تحكم.

المواصفات الرئيسية

الواجهات وتوافق البطاقات

تتوفر مخارج Wiegand 26-bit وWiegand 34-bit وRS232 وRS485 اختياريًا لتلبية متطلبات وحدات التحكم المختلفة.

سرعة الاستجابة أقل من 0.2 ثانية، مع زمن تقارب أقل من 0.5 ثانية.

مسافة القراءة من 2 إلى 15 سم، بحسب نوع البطاقة وظروف التركيب والبيئة المحيطة.

يدعم القارئ بطاقات EM 4100 ID أو البطاقات المتوافقة مع كود Manchester بطول 64 بت، إضافة إلى بطاقات Mifare 1 بتردد 13.56 MHz.

أداء التشغيل

نطاق درجة حرارة التشغيل المحيطة من -25°C إلى 75°C، مع رطوبة محيطة من 10% إلى 90%.

يدعم الهوائي المدمج قراءة مستقرة للبطاقات دون الحاجة إلى هوائي خارجي.

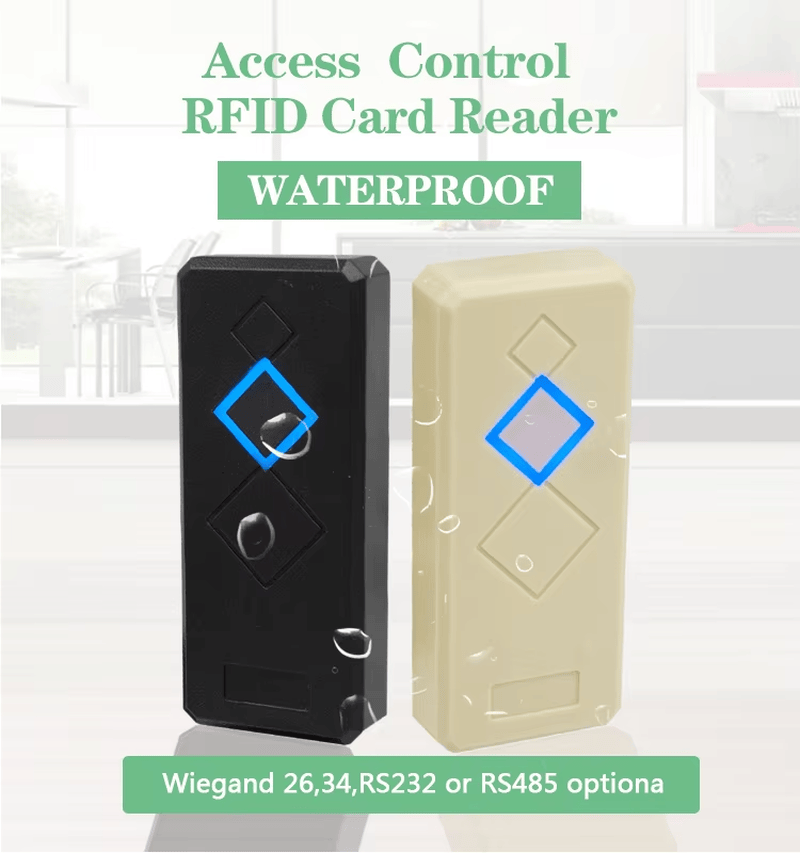

يوفر مؤشر LED ثنائي اللون المدمج عرضًا واضحًا لحالة التشغيل.

يعطي الجرس الصوتي المدمج تنبيهًا مسموعًا أثناء قراءة البطاقة.

جهد التشغيل DC 12V، مع تيار تشغيل 70mA.

يمكن أن تصل مسافة الاتصال إلى 100 متر في ظروف التوصيل المناسبة.

يساعد نقل البيانات في الوقت الفعلي نظام التحكم في الدخول على استقبال بيانات البطاقات بسرعة وبشكل متسق.

الألوان المتاحة تشمل الأسود والأبيض.

مادة الهيكل PVC، مع حماية بالراتنج الأسود لدعم مقاومة الماء.

دليل التركيب

استخدم مفكًا صليبيًا لفك البرغي بين اللوحة الأمامية واللوحة الرئيسية. بعد ذلك ثبّت اللوحة الرئيسية على الجدار الجانبي باستخدام المقابس البلاستيكية والبراغي، ثم أكمل توصيل الأسلاك وتركيب اللوحة.

ملاحظات التركيب

الطاقة وتوصيل الأسلاك

1. تأكد من جهد DC 12V قبل التركيب، وحدد القطب الموجب والسالب لمصدر الطاقة بشكل صحيح.

2. عند استخدام مصدر طاقة خارجي، تأكد من أنه يشترك مع صندوق وحدة التحكم في مصدر الطاقة نفسه أو يستخدم اتصال GND نفسه.

3. عندما تزيد المسافة بين قارئ البطاقات ووحدة التحكم عن 50 مترًا، استخدم سلك طاقة بمقطع لا يقل عن 1.5 سم مربع، أو استخدم عدة أسلاك شبكة متوازية لتحسين ثبات التوصيل.
