قارئ RFID مقاوم للماء للتحكم الآمن بالأبواب

يتميز SYC-05QM بهيكل من مادة ABS مع طلاء سطحي بالرش، ما يمنحه مقاومة جيدة للاشتعال ودرجات الحرارة المنخفضة والصدمات والسقوط. وتمتلئ المكوّنات الداخلية براتنج إيبوكسي أسود للمساعدة في مقاومة الغبار والرطوبة. ويتيح التصميم المحكم الغلق تركيبه في البيئات الخارجية مع متانة مناسبة للاستخدام طويل الأمد. وبفضل المعالج الدقيق المدمج، يوفر القارئ قدرة قوية على مقاومة التداخل، إلى جانب تصميمات للحماية من التعطل المفاجئ والارتفاعات المفاجئة في الجهد.

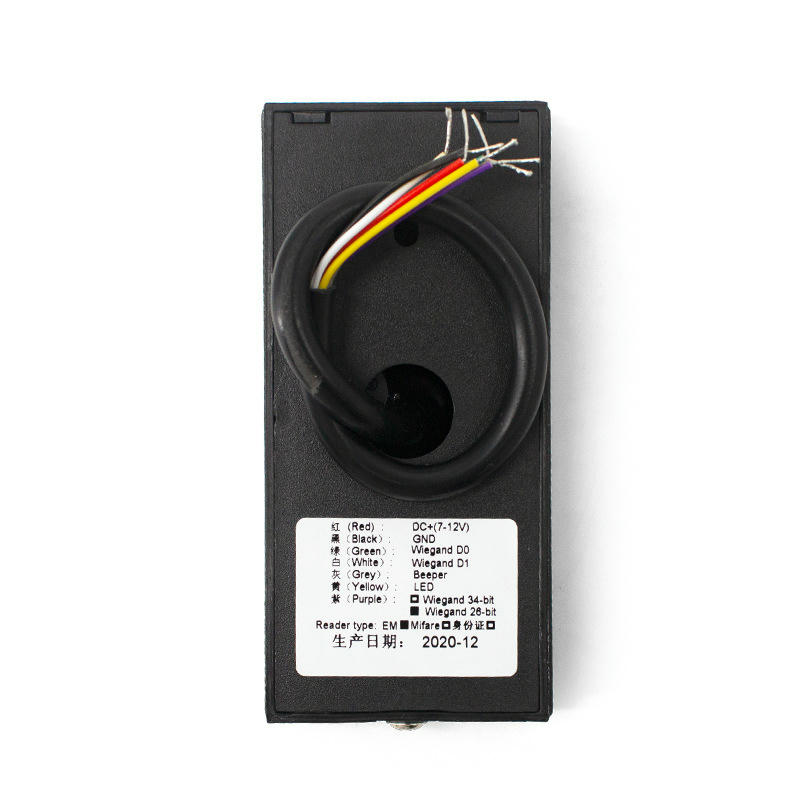

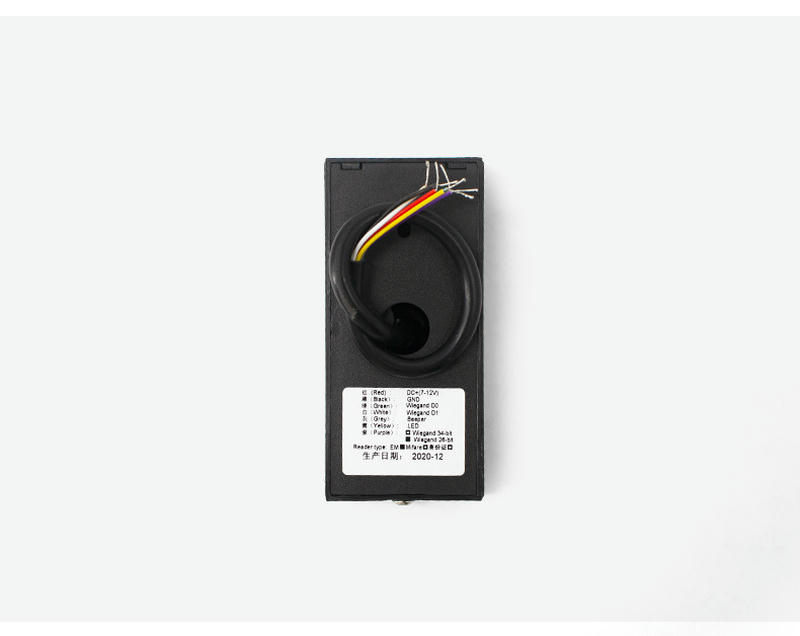

توصيل الأسلاك

● الأحمر: VCC (12V)

● الأسود: GND (الأرضي)

● الأخضر: Wiegand D0

● الأبيض: Wiegand D1

● الرمادي: الصفارة

● الأصفر: LED

● البنفسجي: الوضع الافتراضي W26؛ يؤدي تأريض السلك البنفسجي إلى ضبط المستوى المنخفض لوضع W34

ملاحظات الاستخدام

1. لا يمكن لرأس قارئ التحكم في الدخول تخزين بيانات المستخدمين أو معلوماتهم، ولا يمكنه إضافة مستخدمي بطاقات أو كلمات مرور أو بصمات. فهو أداة تمديد فقط لتمرير البطاقات أو إدخال كلمات المرور من أجل فتح القفل، ويجب استخدامه مع لوحات التحكم في الدخول أو أجهزة الحضور أو وحدات التحكم متعددة الأبواب.

2. افصل الطاقة قبل التركيب أو الإزالة. لا تقم بأي عملية أثناء توصيل الطاقة.

3. يتم قياس أقصى مسافة لقراءة البطاقة في بيئات خالية من التداخل، مع تركيب القارئ بشكل صحيح ووضع البطاقة بالتوازي مع سطح القارئ. أي بيئة تحتوي على تداخل كهرومغناطيسي ستؤثر في مسافة القراءة.

4. لا تقم بتركيب القارئ على أسطح مغناطيسية أو معدنية. فالمواد المغناطيسية والمعدنية تتداخل بشدة مع إشارات RF.

5. لا تركب القارئ بالقرب من الأجهزة التي تولد تداخلاً كهرومغناطيسياً، مثل المحركات ومحولات AC/DC ووحدات UPS والمرحلات والشاشات.

6. تأكد من كفاية قدرة مصدر الطاقة. استخدم مصادر طاقة خطية كلما أمكن. وينبغي أن تكون لأقفال الأبواب ووحدات التحكم مصادر طاقة منفصلة. ركب مصادر الطاقة بالقرب من الأجهزة قدر الإمكان لتجنب التداخل وفقدان الإرسال.

7. حافظ على مسافة فصل تزيد عن 20cm بين أسلاك التيار العالي والتيار المنخفض. استخدم أسلاكاً مجدولة بسماكة مناسبة لكابلات الطاقة.

قارئ RFID مقاوم للماء لدخول موثوق إلى الأبواب

يعد SCIVAS SYC-05QM قارئ RFID مقاوماً للماء مصمماً للمشاريع التي تحتاج إلى تعريف مستقر بالبطاقات عند مداخل المباني، والأبواب المخصصة للموظفين، وغرف المعدات، وبوابات المجمعات، والمكاتب الصغيرة، ونقاط الدخول الأخرى الخاضعة للتحكم. وبدلاً من استخدام جهاز طرفي كبير عند كل باب، يعمل هذا القارئ كجهاز تعريف أمامي مدمج لوحدة تحكم في الدخول أو نظام حضور. فهو يقرأ بيانات الاعتماد عالية التردد المعتمدة ويرسل بيانات البطاقة عبر خرج Wiegand، مما يساعد فنيي التركيب على بناء نظام دخول نظيف وموثوق دون تعقيد غير ضروري.

يعمل القارئ بتردد 13.56MHz ويدعم شرائح FM11RF08 وMifare S50 والشرائح المتوافقة. وهذا يجعله مناسباً للعديد من مشاريع الدخول التي تستخدم بالفعل بطاقات RFID عالية التردد أو تخطط لتوحيد بيانات الاعتماد عبر مداخل متعددة. ويعد تصميم القراءة فقط عملياً للدخول الآمن إلى الأبواب، لأن القارئ يركز على التعرف الدقيق على البطاقة، بينما تتولى وحدة التحكم المتصلة إدارة صلاحيات المستخدمين والسجلات والجداول ومنطق فتح القفل. وبالنسبة لمتكاملي الأنظمة، يحافظ هذا الفصل على سهولة الصيانة ويتيح استخدام نمط القارئ نفسه مع لوحات تحكم مختلفة.

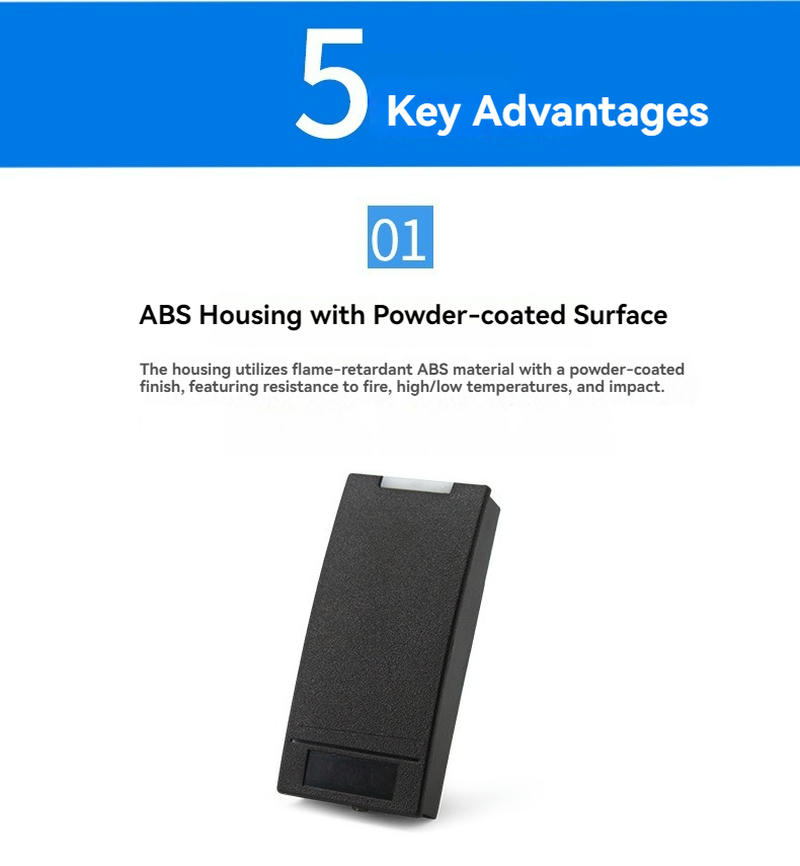

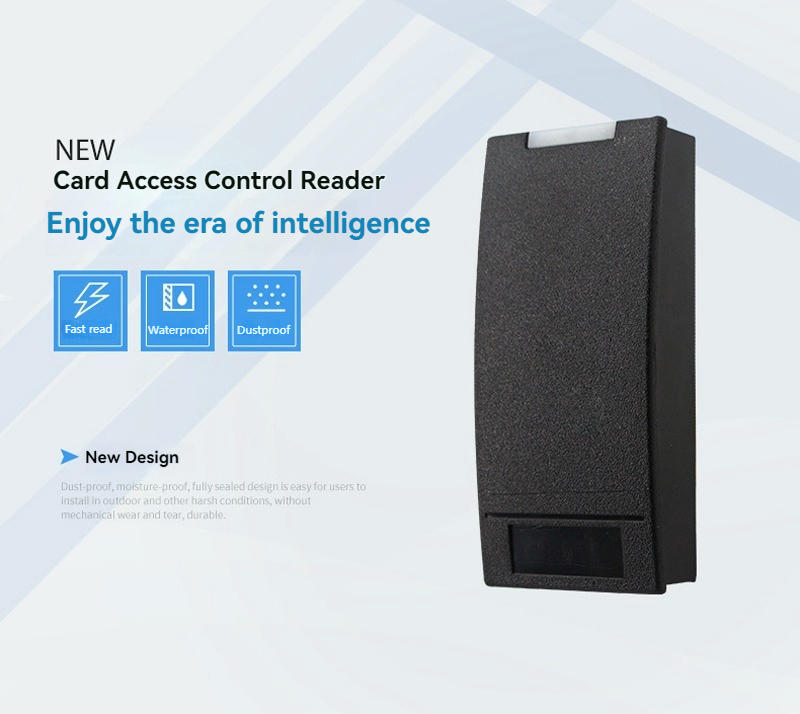

هيكل ABS محكم للأبواب الخارجية وشبه الخارجية

من المزايا الرئيسية لهذا الطراز بنيته المحكمة الغلق. يأتي الهيكل الأسود المصنوع من ABS بطلاء سطحي يمنح مظهراً مرتباً ومقاومة أفضل للاشتعال ودرجات الحرارة المنخفضة والصدمات وتأثيرات الاستخدام اليومي. وداخل القارئ، تمتلئ الإلكترونيات براتنج إيبوكسي أسود لتقليل مخاطر الرطوبة والغبار والاهتزاز والتلوث الموصّل. وتعد هذه البنية مفيدة للمداخل المعرضة للرطوبة أو المطر المصحوب بالرياح أو مياه التنظيف أو تغيرات الحرارة. وعند تركيبه بطريقة صحيحة، يوفر القارئ أداءً موثوقاً لنقاط الدخول الخارجية وشبه الخارجية التي قد تتعطل فيها القارئات الداخلية العادية بسرعة أكبر.

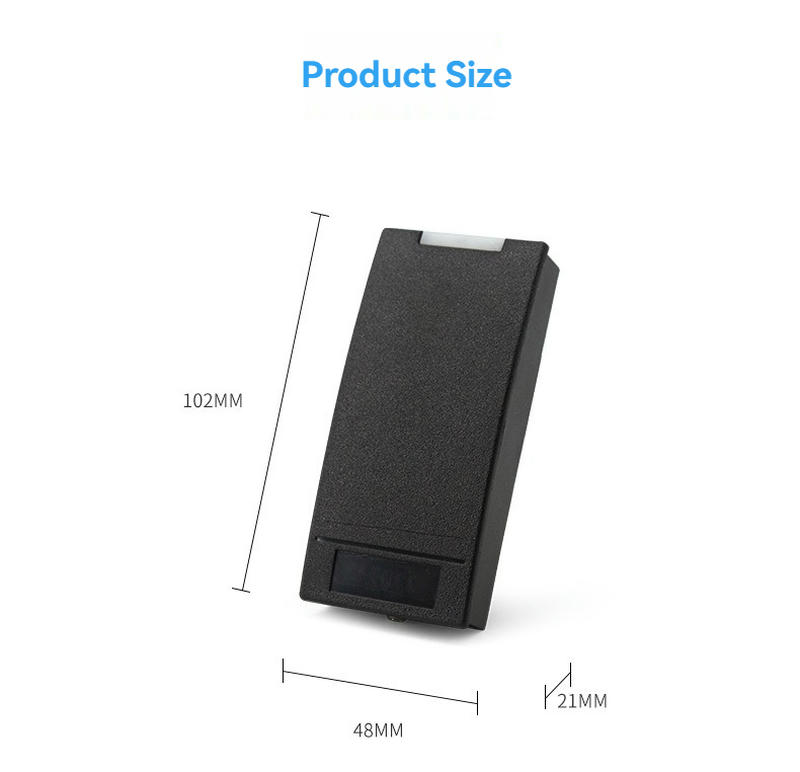

رغم أن الجهاز مدمج الحجم، فقد صُمم لبيئات كهربائية تتطلب ثباتاً عالياً. يعزز المعالج الدقيق المدمج أداء مقاومة التداخل، بينما تساعد تصميمات الحماية من التعطل والارتفاع المفاجئ في الجهد على بقاء القارئ مستقراً عند استخدامه بالقرب من أقفال الأبواب ومصادر الطاقة والمرحلات ووحدات التحكم. كما أن نطاق درجة حرارة التشغيل من -25°C إلى +75°C يناسب العديد من المناطق وظروف التركيب. ويساعد حجمه البالغ 102mm x 48mm x 21mm على تركيبه في إطارات الأبواب الضيقة ومناطق التثبيت العمودية المحدودة.

خرج Wiegand للتكامل مع أنظمة التحكم في الدخول

يدعم SYC-05QM خروجي Wiegand 26 وWiegand 34، وهما صيغتان شائعتان في تركيبات التحكم في دخول الأبواب. في الوضع الافتراضي، يبقى السلك البنفسجي على وضع Wiegand 26. وعند توصيل السلك البنفسجي بالأرضي، يتحول الخرج إلى Wiegand 34، مما يمنح فنيي التركيب طريقة مباشرة لمواءمة القارئ مع وحدات تحكم مختلفة. ويمكن أن تصل مسافة الإرسال لصيغتي WG26 أو WG34 إلى 100m في ظروف توصيل مناسبة.

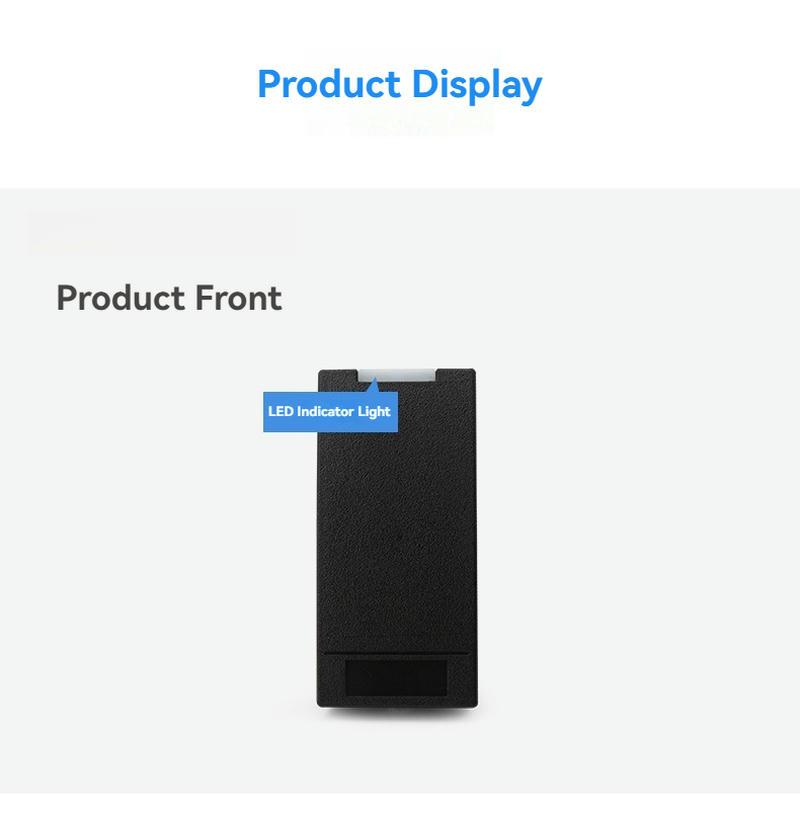

مخطط الأسلاك واضح وعملي: الأحمر لطاقة 12V، والأسود للأرضي، والأخضر لـ Wiegand D0، والأبيض لـ Wiegand D1، والرمادي للصفارة، والأصفر لمؤشر LED، والبنفسجي لاختيار صيغة الخرج. وتوفر الصفارة ومؤشر LED القابلان للتحكم تنبيهاً مرئياً ومسموعاً، بحيث يفهم المستخدمون بسرعة ما إذا تمت قراءة البطاقة. وهذا مفيد عند المداخل المزدحمة وأبواب المكاتب وغرف التخزين والمرافق المشتركة التي يحتاج فيها الأشخاص إلى استجابة سريعة دون تدريب معقد.

ملاءمة التطبيق لمشاريع الأمن والتحكم في الدخول

كجزء من قارئات التحكم في الدخول RFID من SCIVAS، يناسب قارئ البطاقات المقاوم للماء هذا المشاريع التي تحتاج إلى تحقق بسيط بالبطاقة بدلاً من تخزين المستخدمين محلياً. فهو لا يضيف مستخدمي بطاقات ولا يدير كلمات مرور ولا يخزن بيانات بصمات من تلقاء نفسه. وبدلاً من ذلك، ينبغي توصيله بلوحة تحكم في الدخول أو جهاز حضور أو وحدة تحكم متعددة الأبواب أو جهاز خلفي متوافق. وهذا يجعله خياراً موثوقاً لمتكاملي الأنظمة الذين يريدون رأس قارئ متيناً لبنية تحكم مركزية في الدخول.

في المشاريع الأكبر، يمكن دمج استراتيجية بيانات الاعتماد نفسها مع أجهزة التحكم في الدخول RFID في المناطق التي تتطلب تشغيلاً مستقلاً أو إدخالاً بلوحة مفاتيح أو شاشة عرض أو تفاعلاً أكثر تقدماً مع المستخدم. وبالنسبة للأبواب البسيطة، يحافظ SYC-05QM على تركيب نحيف وفعال من حيث التكلفة. أما عند المداخل الرئيسية أو نقاط الإدارة، فيمكن للأجهزة الطرفية توفير وظائف إضافية، مما يساعد الموزعين ومقاولي الأمن على تصميم حلول دخول عملية دون إلزام كل باب بالمستوى نفسه من العتاد.

ملاحظات تركيب لثبات أداء القراءة

لتحقيق أفضل مسافة قراءة، ينبغي تقديم البطاقة بالتوازي مع سطح القارئ. تبلغ مسافة الاستشعار القصوى من 0mm إلى 100mm، لكن النتيجة الفعلية تعتمد على نوع البطاقة وموضع التثبيت والبيئة الكهرومغناطيسية وجودة الطاقة. تجنب تركيب القارئ مباشرة على أسطح مغناطيسية أو معدنية، لأن المعدن قد يضعف مجال RF. كما ينبغي إبعاده عن المحركات ووحدات UPS والمحولات والمرحلات والشاشات وغيرها من المعدات التي قد تنتج تداخلاً كهرومغناطيسياً.

يجب فصل الطاقة قبل التركيب أو الإزالة. ويوصى باستخدام مصدر طاقة DC 12V مستقر وبسعة كافية، كما ينبغي ألا تشترك أقفال الأبواب مع القارئ في أسلاك ضعيفة أو غير مستقرة. وفي كثير من المشاريع، يساعد استخدام مصادر طاقة منفصلة لوحدات التحكم والأقفال على تحسين الاعتمادية. احرص على فصل كابلات التيار العالي والتيار المنخفض بأكثر من 20cm حيثما أمكن، واستخدم أسلاكاً مجدولة مناسبة لخطوط الطاقة للحد من هبوط الجهد ومشكلات الاتصال.

الأسئلة الشائعة

هل يمكن تركيب قارئ RFID المقاوم للماء هذا في الخارج؟

نعم. صُمم القارئ بهيكل ABS محكم الغلق وحشوة داخلية من راتنج إيبوكسي أسود، مما يساعد على حماية الدائرة من الرطوبة والغبار والاهتزاز والتعرض البيئي اليومي. ولأفضل أداء طويل الأمد، ينبغي لفنيي التركيب حماية وصلات الأسلاك، وتجنب تجمع الماء خلف الجهاز، وتركيبه بعيداً عن التداخل الكهرومغناطيسي الشديد.

ما البطاقات أو الشرائح المتوافقة مع هذا القارئ؟

يعمل هذا الطراز بتردد 13.56MHz ويدعم شرائح FM11RF08 وMifare S50 والشرائح عالية التردد المتوافقة. وهو مخصص لتعريف البطاقات بنظام القراءة فقط داخل أنظمة التحكم في الدخول. وقبل النشر بكميات كبيرة، نوصي باختبار نوع البطاقة الفعلي وصيغة الترميز وإعدادات وحدة التحكم معاً للتأكد من التعرف السلس.

هل يخزن القارئ المستخدمين أو يتحكم في قفل الباب بمفرده؟

لا. يعد SYC-05QM رأس قارئ وليس وحدة تحكم مستقلة في الدخول. فهو يقرأ البطاقة ويرسل البيانات إلى لوحة تحكم في الدخول أو جهاز حضور أو وحدة تحكم متعددة الأبواب. وينبغي إدارة صلاحيات المستخدمين والجداول الزمنية وسجلات الأحداث وأوامر قفل الباب من خلال وحدة التحكم الخلفية.

كيف يمكن اختيار خرج Wiegand 26 أو Wiegand 34؟

يستخدم السلك البنفسجي لاختيار صيغة الخرج. إذا تُرك السلك البنفسجي غير متصل، يستخدم القارئ Wiegand 26 افتراضياً. وإذا تم توصيل السلك البنفسجي بسلك الأرضي الأسود، يتحول القارئ إلى Wiegand 34. وتساعد طريقة التوصيل البسيطة هذه فنيي التركيب على مطابقة متطلبات وحدات التحكم المختلفة.

ما العوامل التي تؤثر في مسافة قراءة البطاقة الفعلية؟

تبلغ مسافة الاستشعار الاسمية من 0mm إلى 100mm، لكن الأداء الفعلي يعتمد على هوائي البطاقة ونوع الشريحة وموضع تركيب القارئ والمعادن المحيطة وثبات الطاقة والضوضاء الكهرومغناطيسية. ولتحسين ثبات القراءة، حافظ على البطاقة بالتوازي مع سطح القارئ وتجنب تركيب القارئ مباشرة على مواد معدنية أو مغناطيسية.

ما مصدر الطاقة المناسب لقارئ باب RFID هذا؟

يحتاج القارئ إلى مصدر طاقة DC 12V مع سماحية ±5%. ويعد مصدر الطاقة المستقر ذو السعة الكافية مهماً، خصوصاً عندما يتضمن نظام الدخول نفسه أقفالاً ومرحلات ووحدات تحكم. وفي المشاريع الاحترافية، غالباً ما يقلل فصل طاقة القفل عن طاقة القارئ ووحدة التحكم من هبوط الجهد والأعطال المرتبطة بالتداخل.

هل هذا الطراز مناسب لمتكاملي أنظمة التحكم في الدخول والموزعين؟

نعم. فحجمه المدمج، وبنيته المحكمة المقاومة للماء، وتوافقه مع بطاقات 13.56MHz، وخرج Wiegand 26/34 تجعله مناسباً لمتكاملي الأنظمة وفنيي التركيب والموزعين الذين يخدمون مشاريع المكاتب والمدارس والشقق والمستودعات والمرافق التجارية. ويمكن لـ SCIVAS دعم مطابقة المشاريع واختيار بيانات الاعتماد والتوريد بالكميات وفقاً لمتطلبات العملاء.
