علامات UHF RFID مرنة من TPU لتتبع خطوط الأنابيب المعدنية

توفر SCIVAS مجموعة من علامات وملصقات UHF EPC Class 1 Gen 2 المرنة لتطبيقات التتبع الصناعي في البيئات القاسية. يُعد TPU9018-2 ملصق RFID يعمل بكفاءة على الأسطح المعدنية، وبفضل مرونته يمكن تركيبه بسهولة على الأسطح المنحنية أيضًا. تُعد علامات TPU9018-2 من أكثر علامات RFID المرنة متعددة الاستخدامات تطورًا للعمل على المعدن. ويتميز هذا الملصق بتردد UHF بهيكل TPU خاص يساعده على تحمل الانحناء أو الالتواء المتكرر مع الحفاظ على أداء قراءة ممتاز.

تعريف مرن للأنابيب مصمم للأسطح المعدنية

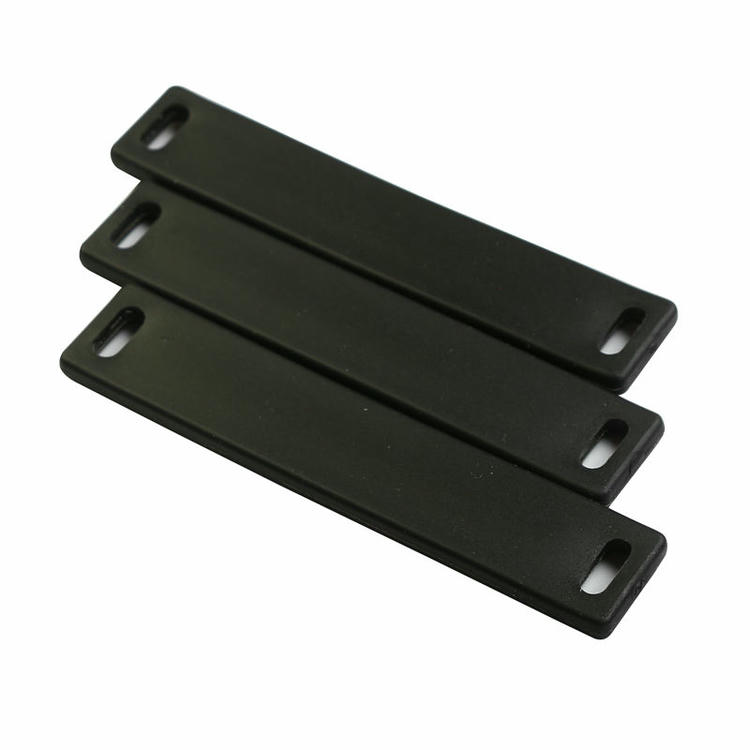

صُممت علامة UHF RFID من SCIVAS للأنابيب من أجل مقاطع الأنابيب، والقنوات المعدنية، ووصلات خطوط الأنابيب، والأصول الصناعية الأسطوانية التي يصعب إدارتها بموثوقية باستخدام الملصقات المسطحة التقليدية. في ساحات الأنابيب، ومواقع الإنشاء، ومناطق صيانة المرافق، وورش التصنيع، تتعرض العلامات غالبًا لتداخل المعدن، والرطوبة، والغبار، والتعامل الخشن، والأسطح غير المستوية في وقت واحد. يعالج TPU9018-2 هذه الظروف من خلال جسم TPU مرن، ومقاس مدمج 90 x 18 mm، وحماية IP68، وفتحة تثبيت برباط كابلات تساعد العلامة على البقاء في مكانها دون الاعتماد على اللاصق وحده.

تتمثل الميزة الأساسية لهذه العلامة UHF RFID للأنابيب في تحقيق توازن عملي بين المرونة وقابلية القراءة على المعدن. فقد تترك العلامة الصلبة فجوات عند إجبارها على سطح أنبوب منحني، بينما قد يتشوه الملصق الرقيق بسهولة أو يفقد الحماية أثناء المناولة المتكررة. تمنح مادة TPU العلامة قدرًا مناسبًا من المرونة لتتوافق مع الأسطح المنحنية مع حماية البنية الداخلية لـ RFID. وهذا يجعلها مناسبة لعمليات تتبع الأنابيب عندما يتم نقل الأصول أو تكديسها أو فحصها أو غسلها أو تخزينها في الخارج أو تداولها بين المقاولين الفرعيين والفرق الداخلية.

البنية التقنية وأداء RFID

يعمل TPU9018-2 وفق معايير EPC Class1 Gen2 وISO18000-6C عبر نطاق UHF العالمي من 860 MHz إلى 960 MHz. ويدعم القراءة والكتابة، وما يصل إلى 100,000 دورة كتابة، والاحتفاظ بالبيانات لمدة تصل إلى 50 سنة. عند تركيبه مباشرة على المعدن، يمكن أن يصل مدى القراءة إلى 1.5 m باستخدام قارئ ثابت، وإلى 1.0 m باستخدام قارئ محمول، وذلك وفق ظروف مناسبة للقارئ والهوائي والسطح وموقع العمل. ويمنح ذلك المهندسين وفرق المستودعات علامة RFID عملية لفحص خطوط الأنابيب، وجرد المخزون، والتحقق من الصيانة دون الحاجة إلى مسح باركود بخط رؤية مباشر.

تثبيت برباط كابلات لساحات خطوط الأنابيب

تفشل كثير من مشاريع تعريف الأنابيب ليس لأن شريحة RFID غير مناسبة، بل لأن طريقة التثبيت لا تتحمل بيئة العمل. فالصلب المطلي، والأسطح الزيتية، والطلاءات المتقادمة، وملمس الصدأ، والغبار الخارجي، وإعادة التموضع المتكررة يمكن أن تقلل جميعها من موثوقية اللاصق. يستخدم TPU9018-2 فتحة مقاس 10 x 4 mm لدعم التثبيت برباط كابلات، مما يسمح للمشغلين بتثبيت العلامة حول جسم الأنبوب، أو المواد المجمعة، أو الهياكل الإطارية، أو خطوط الخدمة. وتكون طريقة التثبيت الميكانيكي هذه أسهل للفحص البصري، كما يمكن استبدالها أو تعديلها أثناء الصيانة دون كشط بقايا اللاصق من الأصل.

تساعد خيارات الألوان أيضًا عندما تحتاج الفرق إلى تصنيف بصري قبل بدء المسح. فعلى سبيل المثال، يمكن أن تشير الألوان المختلفة إلى مجموعات أقطار الأنابيب، أو مراحل المشروع، أو حالة الفحص، أو دفعات المواد، أو ملكية المقاول. ثم يضيف RFID الطبقة الرقمية: إذ يمكن لكل علامة أن تحمل رقمًا فريدًا يربط الأنبوب الفعلي بسجلات مثل تاريخ الاستلام، ورقم الدفعة، وملاحظات الفحص، وسجل الصيانة، أو موقع التخزين. وبالنسبة للشركات التي تستخدم بالفعل علامات RFID للأسطح المعدنية على الأدوات أو الحاويات أو الآلات، فإن هذا الإصدار المرن للأنابيب يوسع منطق التتبع نفسه ليشمل الأصول المعدنية المنحنية.

تطبيقات صناعية لتتبع الأنابيب

تُعد علامة RFID المرنة للأنابيب المعدنية مفيدة بشكل خاص عندما تكون أصول الأنابيب ذات قيمة، ومتحركة، وصعبة التعرف عليها بعد تكديسها أو تعرضها للعوامل الجوية. وتشمل الاستخدامات الشائعة التحكم في مواد إنشاء خطوط الأنابيب، وتتبع مقاطع الأنابيب في قطاع النفط والغاز، وإدارة أنابيب المرافق البلدية، وجرد خدمات HVAC والخدمات الميكانيكية، وتخزين الأنابيب الفولاذية، وتجهيز الأنابيب مسبقًا في أحواض بناء السفن، وبرامج الصيانة الصناعية. وبالمقارنة مع العلامات المطبوعة التي تتلاشى، أو الملصقات التي تنفصل، أو السجلات اليدوية التي تعتمد على ذاكرة المشغل، تساعد علامة RFID لتتبع الأنابيب على تقليل فقدان الأصول، وتكرار السجلات، والوقت المهدور في البحث داخل مناطق التخزين.

في التطبيقات العملية، يمكن قراءة TPU9018-2 أثناء الاستلام، والإرسال، والجرد، والفحص الميداني، وعمليات الإرجاع إلى الساحة. ويمكن للقراء الثابتين دعم الفحص عند البوابات أو المحطات، بينما يدعم المسح المحمول عمليات الفحص المستهدفة في الساحات المزدحمة. وعادةً ما يتحقق أفضل أداء عند اختبار قطر الأنبوب الفعلي، وموضع التثبيت، وقدرة القارئ، واتجاه الهوائي، وكثافة المعدن المحيط قبل التركيب على نطاق واسع. تستطيع SCIVAS دعم التحقق باستخدام عينات للمكاملين والمستخدمين النهائيين الذين يحتاجون إلى تأكيد الأداء قبل توسيع مشروع إدارة أصول خطوط الأنابيب.

دعم المصنع وتخصيص المشاريع

تورّد SCIVAS علامة UHF RFID هذه للأنابيب للمشترين الصناعيين الذين يحتاجون إلى تعريف موثوق وليس مجرد ملصق عام. وللاستخدامات الخاصة بالمشاريع، يمكن لفريقنا مناقشة اختيار الألوان، ومتطلبات الترميز، والتغليف، والعينات، واختبار التطبيق وفق ظروف موقع العميل. وتشمل الخيارات القياسية مادة TPU، وألوانًا متعددة، ووزن 8.0 g، وإحكام IP68، وضمانًا لمدة سنة واحدة. وبحد أدنى للطلب يبلغ 50 قطعة، يستطيع المشترون البدء بدفعة اختبار مضبوطة قبل التوسع إلى وضع العلامات على نطاق الإنتاج.

ضمن بنية RFID متكاملة، يمكن لهذه العلامة الخاصة بالأنابيب أن تعمل مع قارئات RFID محمولة مناسبة، وقراء UHF ثابتين، وهوائيات، وبرامج إدارة الأصول. كما يمكن دمجها ضمن استراتيجية أوسع تشمل علامات RFID عندما يتضمن المشروع نفسه أسطحًا مختلفة، وطرق تركيب متعددة، وبيئات تشغيل متنوعة. فالهدف ليس مجرد تثبيت علامة على الأنبوب، بل بناء سجل أصول أكثر دقة من استلام المصنع إلى الاستخدام الميداني، وفحص الخدمة، والصيانة طويلة الأمد.

الأسئلة الشائعة

هل يمكن تركيب علامة UHF RFID هذه للأنابيب مباشرة على المعدن؟

نعم. صُمم TPU9018-2 للأسطح المعدنية وتطبيقات الأنابيب المنحنية. وتم تطوير بنيته بتردد UHF للحفاظ على أداء قابل للقراءة عند تثبيته على المعدن، بخلاف ملصقات RFID العادية التي قد تفقد مدى القراءة على الأسطح الموصلة. ومع ذلك، تعتمد النتائج الفعلية على إعدادات القارئ، وقطر الأنبوب، وموضع العلامة، وكثافة المعدن المحيط.

لماذا تُستخدم مادة TPU بدلًا من هيكل صلب بالكامل؟

تمنح مادة TPU العلامة مزيجًا عمليًا من تحمل الانحناء، والتوافق مع السطح، والحماية البيئية. على الأنابيب المنحنية، قد يسبب الهيكل الصلب نقاط إجهاد أو فجوات في التثبيت. ويساعد جسم TPU المرن العلامة على الاستقرار بصورة طبيعية أكثر على الأصول الأسطوانية مع حماية مكونات RFID الداخلية من المناولة والتعرض الخارجي.

كيف يتم تثبيت العلامة على الأنابيب أو القنوات؟

تحتوي العلامة على فتحة مقاس 10 x 4 mm للتثبيت برباط كابلات. ويفيد ذلك عندما يكون السطح زيتيًا أو خشنًا أو مطليًا أو مغبرًا أو معرضًا لأعمال الصيانة. تجعل أربطة الكابلات التركيب بسيطًا وواضحًا وقابلًا للتعديل، وهو ما يكون غالبًا أكثر موثوقية من التثبيت باللاصق فقط في ساحات الأنابيب ومناطق الخدمة الصناعية.

ما مدى القراءة المتوقع في المشاريع الفعلية؟

في ظل ظروف مناسبة، يمكن قراءة العلامة حتى نحو 1.5 m باستخدام قارئ ثابت، وحتى نحو 1.0 m باستخدام قارئ محمول عند تركيبها على المعدن. ويوصى بإجراء اختبار موقعي لأن اتجاه الهوائي، وقدرة القارئ، ومادة الأنبوب، والهياكل القريبة، واتجاه العلامة يمكن أن تؤثر جميعها في مسافة القراءة النهائية.

هل العلامة مناسبة لتخزين خطوط الأنابيب في الخارج؟

نعم. إن تصنيف IP68، وهيكل TPU، ونطاق درجة حرارة التشغيل من -40°C إلى +100°C تجعلها مناسبة للساحات الخارجية، ومناطق المناولة الرطبة، وظروف التخزين الصناعية الصعبة. ومع ذلك، من المهم اختيار موضع تثبيت آمن لا تتعرض فيه العلامة للسحق بسبب ضغط التكديس أو الصدمات الميكانيكية الحادة.

هل يمكن استخدام العلامة لإدارة الأصول بالألوان؟

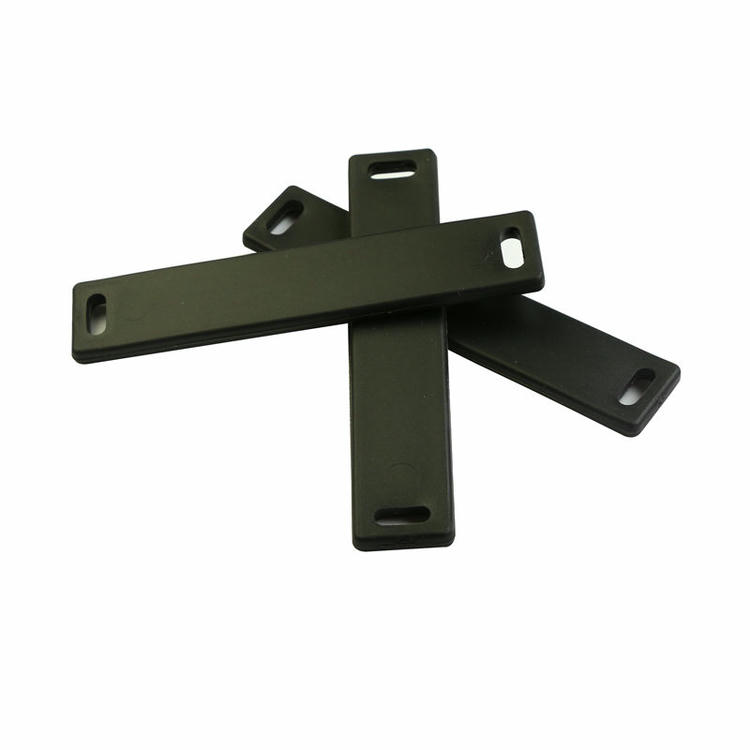

نعم. تشمل الألوان المتاحة الأسود، والأحمر، والأزرق، والأخضر، والأصفر، والأبيض. ويمكن للمشترين استخدام اختلاف الألوان لتمييز أنواع الأنابيب، أو دفعات المواد، أو مراحل الفحص، أو مناطق العمل. ثم يوفر رقم RFID الهوية الرقمية خلف هذا التصنيف البصري، مما يساعد الفرق على ربط كل أنبوب فعلي بسجل قاعدة البيانات الصحيح.

ما الذي يجب اختباره قبل التركيب بكميات كبيرة؟

قبل الاستخدام الواسع، اختبر العلامة على قطر الأنبوب الفعلي، وحالة السطح، وموضع رباط الكابلات، وطراز القارئ، وزاوية الهوائي، ومسافة المسح. يؤكد ذلك ما إذا كان موضع التثبيت المختار يدعم قراءة مستقرة أثناء العمل اليومي. ويمكن لـ SCIVAS توفير عينات للتحقق المضبوط قبل إنتاج وتركيب كميات أكبر.
