هوائيات UHF RFID ضيقة الشعاع للخزائن الذكية
- 1 وحدة
- ZK-ANT4221
- أصفر
- PCB

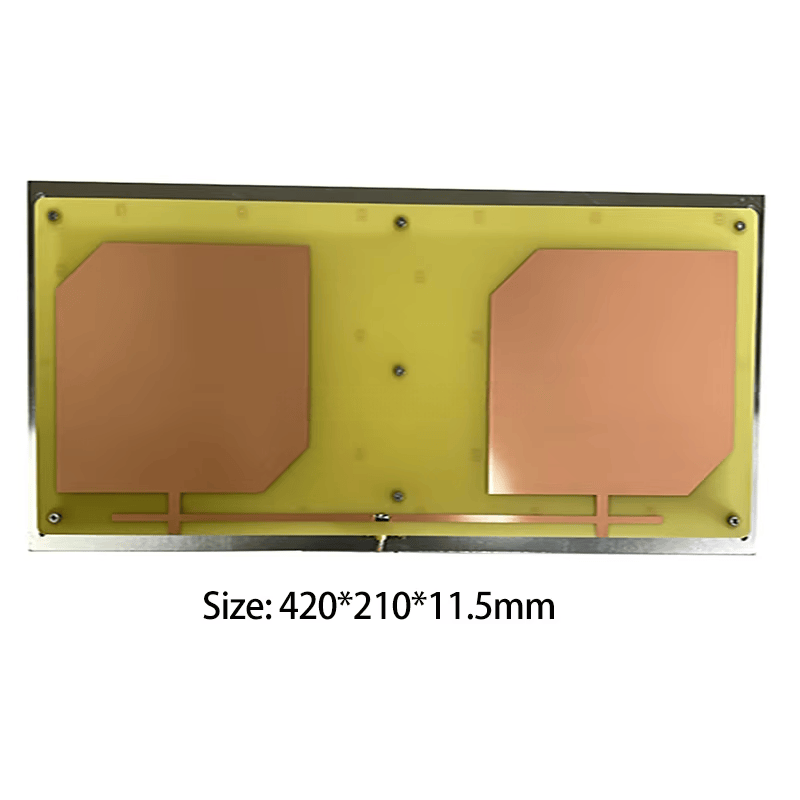

- 420×210×11.5mm
توفر SCIVAS هوائيات UHF RFID بقدرة 11dBi للخزائن الذكية والرفوف والمجمّدات وتتبع الأصول وتكامل أنظمة RFID الداخلية.
هوائي لوحة UHF بقدرة 11dBi طراز ZK-ANT4221 ضيق الشعاع وفق ISO18000-6C للخزائن الذكية، هوائي RFID بتردد 860-960MHz مع موصل SMA/TNC/MMCX
| اسم المنتج | هوائي UHF ضيق الشعاع بقدرة 11dBi |
| الموديل | ZK-ANT4221 |
| المادة | PCB |
| اللون | أصفر |
| التردد | 865-868Mhz / 902-928Mhz |
| البروتوكول | ISO18000-6B, ISO18000-6C(EPC C1G2) |
| عرض الشعاع | أفقي: 38° رأسي: 65° |
| الأبعاد | 420×210×14mm |
| الوزن الصافي | 0.54kg |
| حجم التغليف | 480×220×30mm |
| الوزن الإجمالي | 0.6kg |
| الاستخدام | للاستخدام الداخلي |
| اللون | أصفر |
| أقصى قدرة إدخال | 100 W |
| الحماية من الصواعق | تأريض DC |
| درجة حرارة التشغيل | -20 ~ 60 ℃ |
| الكسب | 11dBi |
| الاستقطاب | استقطاب دائري |
| نوع الموصل | SMA-Male(قابل للتخصيص) |
| مدى القراءة | 0-10m |
| التطبيق | تتبع الأصول، وإدارة الرفوف والخزائن والمجمّدات |
مصنع هوائيات UHF RFID لمناطق قراءة داخلية مضبوطة

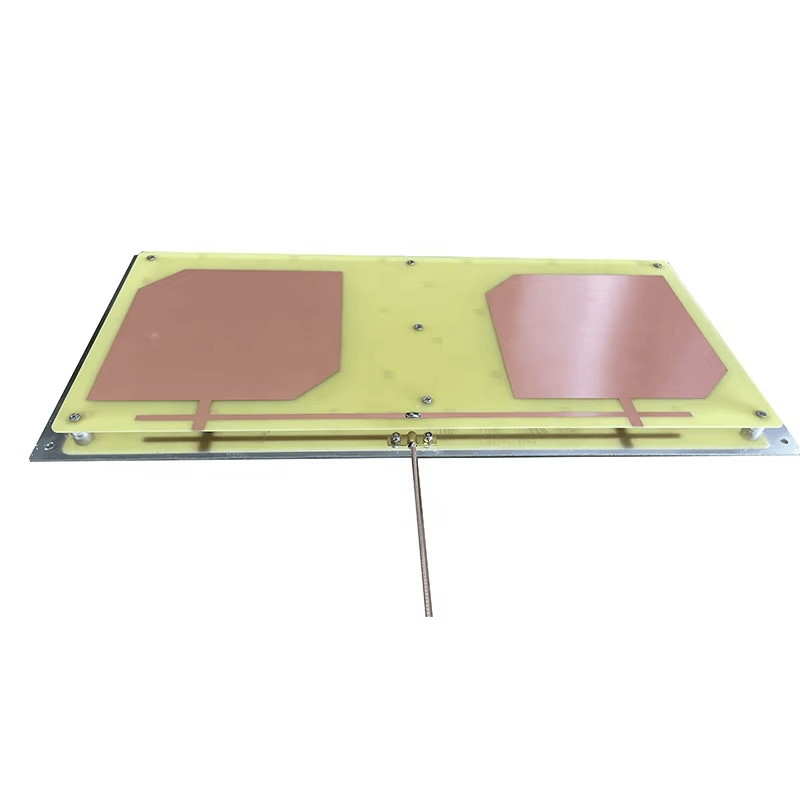

توفر SCIVAS هوائي ZK-ANT4221 كهوائي لوحة UHF RFID بقدرة 11dBi للمشروعات التي تحتاج إلى تغطية مركّزة بدلًا من مجال قراءة واسع يصعب التحكم فيه. يعتمد هذا الموديل على بنية هوائي PCB مع استقطاب دائري، ولوحة صفراء، وهيكل نحيف بمقاس 420×210mm يناسب الخزائن الذكية، وقارئات الرفوف، ومحطات جرد المجمّدات، وغرف الأدوات، وأنظمة حفظ المستندات، ونقاط تتبع الأصول الداخلية. وبصفتها مصنع هوائيات UHF RFID، تركّز SCIVAS على ثبات الإنتاج، وملاءمة التركيب العملية، واختيار الهوائي الجاهز للأنظمة لصالح المدمجين الذين يحتاجون إلى أداء قابل للتكرار عبر مواقع تشغيل متعددة. يدعم الهوائي خيارات 865–868 MHz و902–928 MHz، مما يتيح اختياره وفق متطلبات أنظمة UHF RFID الإقليمية المختلفة. كما يدعم ISO18000-6B وISO18000-6C (EPC C1G2)، ليكون مناسبًا لمنصات قارئات UHF الشائعة وبطاقات UHF السلبية القياسية.
تصميم ضيق الشعاع بقدرة 11dBi للخزائن والرفوف الذكية
تكمن القيمة الأساسية لهذا الهوائي UHF ضيق الشعاع في قدرته على تشكيل منطقة القراءة بدرجة أفضل من التحكم. يمنح كسب 11dBi طاقة أمامية كافية للقراءة الداخلية متوسطة المسافة، بينما يساعد عرض الشعاع 38° أفقيًا و65° رأسيًا على إنشاء نطاق التقاط محدد. في تطبيقات الخزائن والرفوف، يكون هذا مهمًا لأن النظام غالبًا يحتاج إلى التعرف على العناصر داخل حجرة واحدة دون قراءة البطاقات الموجودة في رف أو درج أو ممر أو موضع تخزين مجاور. كما يمنح مدى القراءة المحدد من 0 إلى 10m المدمجين مساحة لضبط القدرة، وطول الكابل، وإعدادات القارئ، وموضع البطاقة وفق البيئة الفعلية. والنتيجة ليست مجرد مسافة قراءة أطول، بل مجال قراءة أكثر قابلية للاستخدام في أتمتة RFID العملية.
مواءمة مصنعية مع القارئات والبطاقات وظروف التركيب
يجب أن يتوافق اختيار الهوائي مع نظام RFID بالكامل، وليس مع رقم الكسب فقط. يمكن إقران ZK-ANT4221 مع قارئات UHF RFID ثابتة للمداخل، وجدران الخزائن، ومحطات جانب الإنتاج، ونقاط الجرد المكتبية الخلفية التي يظل فيها القارئ مثبتًا في مكان واحد. وبالنسبة للآلات المدمجة أو الأكشاك أو المعدات المغلقة، يمكنه أيضًا دعم التصاميم المعتمدة على قارئات UHF RFID مدمجة عندما يحتاج المشروع إلى بنية أجهزة أبسط. تجمع كثير من المشاريع هذا الهوائي مع ملصقات RFID على مستوى العنصر، لكن الأداء النهائي يظل مرتبطًا بشريحة البطاقة، وتصميم الهوائي الداخلي للملصق، ومادة العنصر، والمسافات، وقدرة القارئ، ووجود المعادن أو السوائل المحيطة. تستطيع SCIVAS مساعدة المشترين على مراجعة هذه الظروف قبل التوريد بالكميات، بحيث يلائم الهوائي المختار منطقة القراءة المطلوبة بدل الاعتماد على التخمين بعد التركيب.
واجهة موثوقة وتفاصيل نشر عملية
يستخدم ZK-ANT4221 موصل SMA male، ويمكن تخصيص متطلبات الموصل وفق واجهة القارئ، أو تصميم الخزانة، أو خطة توجيه الكابل. يدعم الهوائي قدرة إدخال قصوى تصل إلى 100 W ويستخدم حماية تأريض DC من الصواعق، مما يمنح المدمجين هامشًا أقوى للتركيبات الأكثر تطلبًا. ويدعم نطاق تشغيل من -20 إلى 60°C، وهو مناسب لمعظم البيئات الداخلية الصناعية، والمستودعات، والتجزئة، ومناطق التخزين الخاضعة للتحكم. وبفضل وزن صافٍ يقارب 0.54 kg وهيكل لوحة نحيف، يكون تركيبه أسهل على ألواح الخزائن أو الجدران الجانبية أو الرفوف أو الحوامل الثابتة مع الحفاظ على توجيه وجه الهوائي نحو منطقة البطاقات المستهدفة. ويُعد ضبط المحاذاة أمرًا مهمًا، لأن الهوائي عالي الكسب لا يحقق نتائج ممتازة إلا عند ضبط اتجاه الشعاع، وارتفاع التركيب، وزاوية البطاقة، ومعلمات القارئ معًا.
مصمم لتوريد مشاريع RFID قابلة للتكرار
بالنسبة للمشترين الذين يقارنون بين خيارات مصنعي هوائيات UHF RFID، فإن قابلية التكرار لا تقل أهمية عن نجاح اختبار العينة الأولى. فقد يحتاج مصنع خزائن، أو مزود أتمتة مستودعات، أو مقاول إدارة مجمّدات، أو مدمج أنظمة تتبع أصول إلى نفس سلوك الهوائي عبر عدد كبير من التركيبات. تدعم SCIVAS هذا الاحتياج من خلال توفير معلومات المنتج، ومواءمة التردد، وتكييف الموصل، وتقييم العينات، وتوريد الطلبات المتكررة. يعد ZK-ANT4221 خيارًا عمليًا عندما يتطلب المشروع هوائي UHF RFID بقدرة 11dBi للخزائن الذكية، أو هوائي UHF RFID ضيق الشعاع لتتبع الرفوف، أو هوائي UHF RFID داخلي لتتبع الأصول حيث يكون التحكم في القراءة أكثر أهمية من أقصى مسافة في المساحات المفتوحة. كما يناسب إدارة المجمّدات، وتعريف الأدوات، وتتبع الملفات والمستندات، وجرد غرف التجزئة الخلفية، وغيرها من التطبيقات التي تحتاج فيها RFID السلبية إلى حدود قراءة واضحة وقابلة للتكرار.
توريد موجه للتطبيقات لصالح بناة الأنظمة
يمكن لـ SCIVAS دعم تقييم العينات على مسافات تركيب مختلفة، وتنسيقات بطاقات متنوعة، وإعدادات قدرة قارئ متعددة قبل أن يؤكد المشتري طلبات الكميات. يساعد ذلك على تقليل عدم اليقين أثناء التركيب لمصنعي معدات OEM، ومزودي حلول RFID، والموزعين الذين يحتاجون إلى مورّد هوائيات UHF RFID موثوق للتوريد طويل الأجل، وليس مجرد شراء مكوّن لمرة واحدة.
الأسئلة الشائعة
ما نوع المشاريع الأنسب لهذا الهوائي UHF RFID بقدرة 11dBi؟
يناسب هذا الهوائي أكثر المشاريع الداخلية التي تحتاج إلى منطقة قراءة مضبوطة، مثل الخزائن الذكية، والرفوف، والمجمّدات، ومحطات إدارة الأدوات، ونقاط تتبع الأصول. يدعم كسب 11dBi قراءة أمامية قوية، بينما يساعد الشعاع الضيق على تقليل القراءات غير المرغوبة من مواضع التخزين القريبة عند ضبط النظام بشكل صحيح.
لماذا يهم عرض الشعاع في أنظمة RFID للخزائن والرفوف؟
يؤثر عرض الشعاع في مدى اتساع وتدرج تغطية الهوائي أفقيًا ورأسيًا. يمتلك هذا الموديل شعاعًا أفقيًا 38° ورأسيًا 65°، مما يساعد القائمين على التركيب في إنشاء منطقة قراءة أكثر انتقائية. ويكون ذلك مفيدًا عندما تكون العناصر الموسومة قريبة من بعضها، ويحتاج المشروع إلى فصل أوضح بين رف أو طبقة أو منطقة خزانة وأخرى.
هل يمكن لهذا الهوائي العمل مع نطاقات تردد UHF RFID مختلفة؟
نعم. يمكن توريد الهوائي لأنظمة 865–868 MHz أو 902–928 MHz حسب سوق النشر وتكوين القارئ. ينبغي للمشترين تأكيد نطاق التردد المحلي المطلوب قبل الطلب، خصوصًا عندما سيتم تركيب المشروع نفسه في عدة دول أو توريده لعملاء في مناطق مختلفة.
هل الاستقطاب الدائري مفيد في تطبيقات الجرد الفعلية؟
نعم. يساعد الاستقطاب الدائري على الحفاظ على قراءة أكثر استقرارًا عندما لا يكون اتجاه البطاقة مضبوطًا تمامًا. في الخزائن والرفوف وصناديق التخزين الفعلية، قد تتجه الملصقات بزوايا مختلفة أو تتحرك أثناء التشغيل اليومي. يحسن الاستقطاب الدائري تحمل هذه الظروف ويقلل الحاجة إلى محاذاة كل بطاقة في اتجاه واحد دقيق.
ما الذي ينبغي اختباره قبل التركيب بالكميات؟
قبل التركيب بالكميات، ينبغي اختبار قدرة القارئ، وموضع الهوائي، وفقد الكابل، ونوع البطاقة، ومادة العنصر، والمسافات بين العناصر الموسومة. قد يختلف أداء الهوائي عالي الكسب بشكل كبير في الهواء الطلق، أو بالقرب من المعدن، أو حول السوائل، أو داخل الخزانة. يساعد اختبار العينة بأسلوب يحاكي الموقع الفعلي على تأكيد حدود القراءة العملية قبل النشر الواسع.
هل يمكن تخصيص الموصل أو ترتيب الكابل؟
الموصل القياسي هو SMA male، ويمكن تكييف حلول الموصل وفق واجهة القارئ أو تصميم الخزانة. في مشاريع OEM والتكامل، من المهم تأكيد نوع الموصل، وطول الكابل، واتجاه التركيب، ومساحة التوجيه قبل الإنتاج، حتى يمكن تركيب الهوائي بشكل نظيف دون التأثير في تصميم الهيكل النهائي.
لماذا الشراء من SCIVAS كمصنع هوائيات UHF RFID؟
تدعم SCIVAS اختيار المنتج من منظور المصنع والتطبيق، وليس من خلال قائمة كتالوج فقط. يمكن للمشترين مناقشة خيارات التردد، ومواءمة القارئ، وظروف التركيب، واختبار العينات، ومتطلبات الطلبات المتكررة. وهذا مفيد للمدمجين وبناة المعدات الذين يحتاجون إلى سلوك هوائي ثابت عبر عدة أنظمة نهائية.
