قارئات دخول RFID باللمس للتحكم الآمن

يوفر قارئ RFID هذا حلاً عمليًا وآمنًا لأنظمة التحكم في الدخول. يأتي بهيكل متين من سبائك الزنك مع غطاء ABS، وهو مصمم لمقاومة الماء والاستخدام داخل المباني وخارجها. يدعم الجهاز ترددات RFID متعددة، بما في ذلك 125KHz وخيار 13.56MHz، مما يساعد على التوافق مع أنواع مختلفة من أنظمة الدخول. وبفضل قارئ البطاقات المدمج وواجهة التحكم القابلة للتهيئة Wiegand، يوفر الجهاز طريقة موثوقة لإدارة دخول المكاتب والمنازل والمباني التجارية. كما تسهّل لوحة المفاتيح ذات الإضاءة الخلفية الاستخدام في الأماكن منخفضة الإضاءة.

قارئ تحكم في الدخول بتردد 125khz أو 13.56MHz مع لوحة مفاتيح لمس وهيكل معدني

 قارئ بطاقات RFID للتحكم في الدخول بخرج Wiegand26/34

قارئ بطاقات RFID للتحكم في الدخول يعمل كتقنية تقارب منخفضة التردد، ويدعم بطاقات EM 4100 وEM4200 وTK4100 والبطاقات المتوافقة معها. تتوفر واجهات Wiegand26 وWiegand34 وRS232 وRS485 اختيارياً، مما يجعله سهل الاستخدام والتركيب وسريع الاتصال بأجهزة التحكم الأخرى.

يستخدم على نطاق واسع في أنظمة التحكم في الدخول، وتسجيل الحضور والانصراف، وأنظمة تسجيل الزوار، ومجالات التحقق من الهوية وغيرها من تطبيقات التعريف.

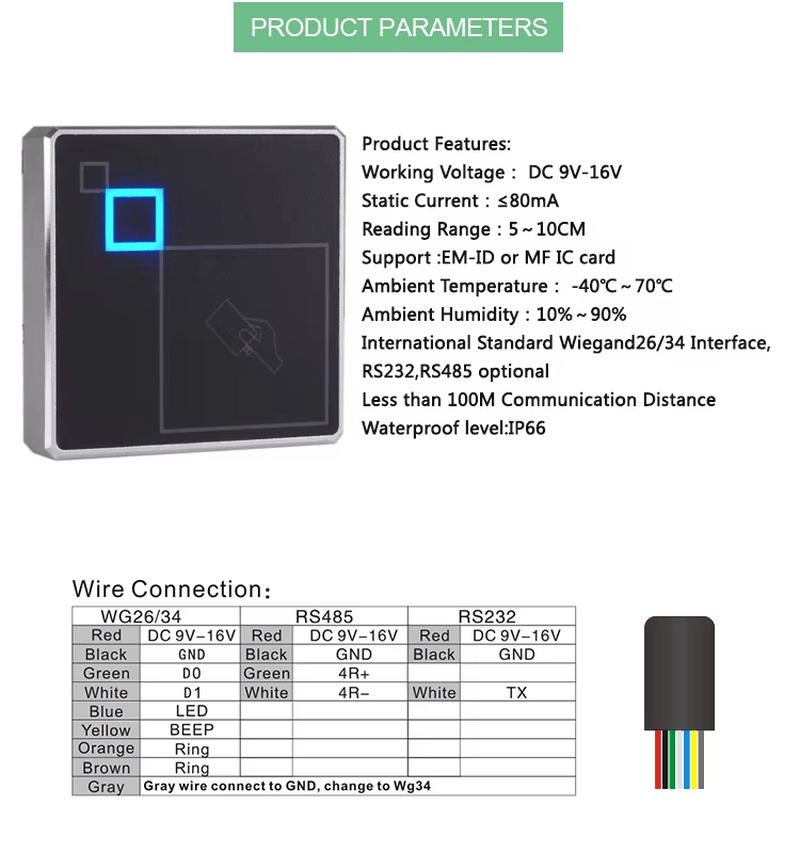

المواصفات

إخراج بيانات بصيغة Wiegand 26bits/ Wiegand34bits القياسية، مع خيار قارئ RFID بواجهات RS232 وRS485

سرعة استجابة أقل من 0.2 ثانية

زمن تقارب أقل من 0.5 ثانية:

مدى تقارب 2-15cm

يدعم بطاقة EM 4100 ID أو البطاقات المتوافقة معها (64bits، Manchester Code) وبطاقة Mifare 1 بتردد 13.56 MHz

درجة حرارة محيطة من -25; Cto 75; C، ورطوبة محيطة 10%-90%

هوائي مدمج

مؤشر LED مدمج ثنائي اللون

مكبر صوت مدمج (صفارة)

جهد تشغيل DC 12V، وتيار تشغيل 70mA

مسافة اتصال 100 متر

نقل بيانات في الوقت الفعلي

لون أسود أو أبيض

مادة هيكل PVC (راتنج أسود لوظيفة مقاومة الماء)

التركيب

استخدم مفك براغي من نوع + لفك البرغي بين اللوحة واللوحة الأم، ثم ثبّت اللوحة الأم على الجدار الجانبي باستخدام القوابس البلاستيكية والبراغي.

ملاحظات

1. تأكد من الجهد الكهربائي (DC12V) وميّز بين القطب الموجب والقطب السالب لمصدر الطاقة.

2. عند استخدام مصدر طاقة خارجي، تأكد من مشاركة الطاقة مع صندوق وحدة التحكم أو استخدام نفس GND.

3. عندما تزيد المسافة بين قارئ البطاقة ووحدة التحكم عن 50m، يرجى استخدام سلك طاقة بمقطع لا يقل عن 1.5 square cm Dia، أو استخدام عدة أسلاك شبكة على التوازي.

نظرة عامة على المنتج

صُممت قارئات الدخول باللمس من SCIVAS للمشاريع التي تحتاج إلى واجهة أمامية أنيقة، وقراءة موثوقة لبيانات الاعتماد، وأداء مستقر عند أبواب الدخول في البيئات الداخلية والخارجية. يجمع طراز J103 بين لوحة مفاتيح لمس سريعة الاستجابة وقراءة بطاقات RFID، ليمنح فنيي التركيب قارئًا مدمجًا يدعم منطق الدخول بالبطاقة فقط أو بالرمز أو عبر وحدة التحكم، وفقًا للنظام المتصل. كما يضفي هيكله الفضي المصنوع من سبائك الزنك مع غطاء ABS مظهرًا احترافيًا مناسبًا للمكاتب والشقق والمدارس والمستودعات ومداخل مواقف السيارات وغرف المعدات ونقاط الدخول الأخرى التي تتطلب تحكمًا منظمًا، حيث قد يبدو القارئ البلاستيكي التقليدي أقل متانة أو أقل ملاءمة للمكان.

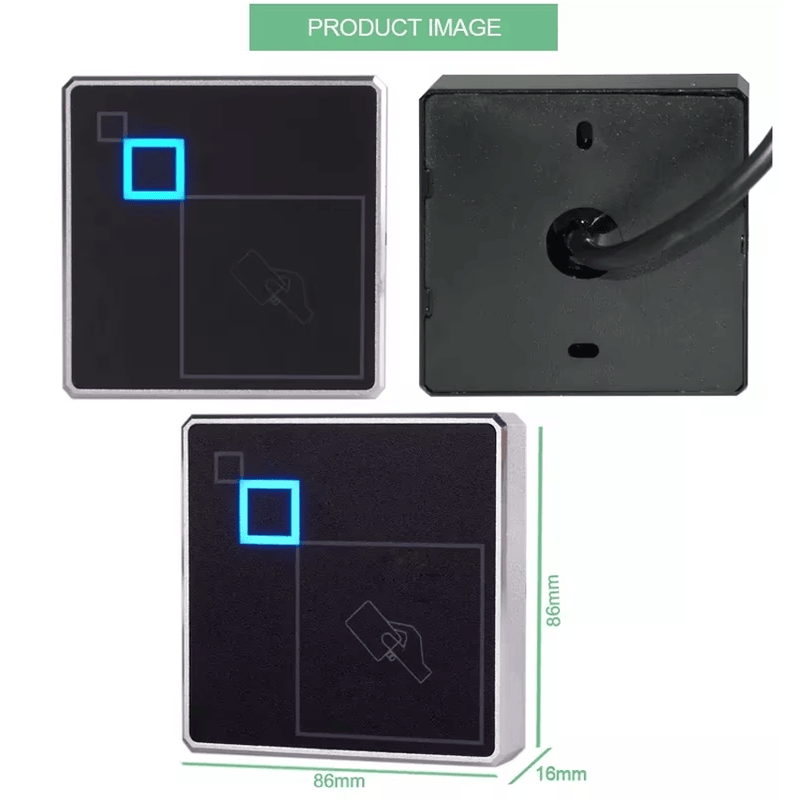

عند مقارنة قارئ دخول RFID باللمس مع لوحة مفاتيح تقليدية بأزرار ميكانيكية، تظهر الميزة الأوضح في الواجهة المسطحة ذات الإضاءة الخلفية. فلوحة المفاتيح الملساء سهلة التنظيف ومريحة في التشغيل وأكثر مقاومة لتراكم الغبار مقارنة بالأزرار البارزة. كما يوفر مؤشر LED ثنائي اللون مع صفارة مدمج تنبيهًا فوريًا لحالة التشغيل، مما يساعد المستخدمين على التأكد من قراءة البطاقة أو تنفيذ إجراء الدخول. ويدعم الحجم المدمج 86×86×18 mm تركيبًا جداريًا مرتبًا عندما يحتاج الجهاز إلى التوافق مع التصميمات الداخلية الحديثة أو المساحات الضيقة بجانب الأبواب.

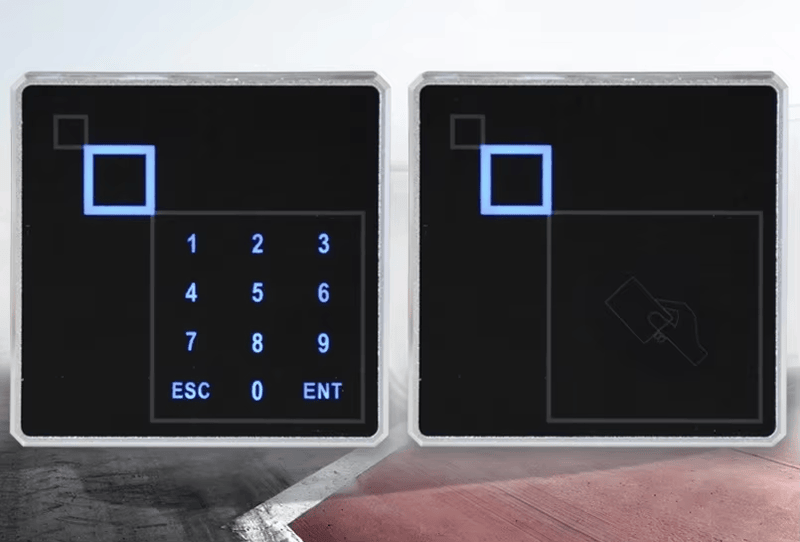

قراءة بطاقات RFID وتشغيل لوحة المفاتيح باللمس

تم تصميم J103 لتلبية متطلبات التحكم في الدخول العملية، وليس لمجرد تقديم شكل زخرفي للوحة المفاتيح. يدعم الجهاز بطاقات التقارب المتوافقة مع TK4001 وEM4100 بتردد 125KHz كتكوين قياسي، مع توفر إصدار اختياري 13.56MHz للمشاريع التي تتطلب توافقًا مع بطاقات Mifare. يبلغ مدى القراءة النموذجي 3–8 cm، وهو مناسب لتقديم البطاقة بشكل مقصود عند أبواب الدخول ويساعد على تقليل القراءات غير المقصودة في المناطق المزدحمة. وتبلغ سرعة الاستجابة أقل من 0.2 ثانية، بينما يكون زمن معالجة التقارب أقل من 0.5 ثانية، ما يدعم مرورًا سلسًا خلال فترات الحركة الكثيفة في المكاتب أو المباني السكنية.

يكون هذا القارئ مفيدًا بشكل خاص عندما يحتاج المورّد أو فني التكامل إلى قارئ بطاقات لمس لأنظمة التحكم في الدخول التي تستخدم وحدات تحكم Wiegand. تسهّل مخارج Wiegand 26 وWiegand 34 القياسية الاتصال بالعديد من لوحات التحكم التابعة لأطراف ثالثة. كما يمكن تهيئة اتصالات RS232 وRS485 عندما يتطلب المشروع واجهة مختلفة أو مسافة اتصال أطول. وللعملاء الذين يبنون حلاً أوسع للتحكم في الدخول، يمكن لـ SCIVAS أيضًا توفير منتجات ذات صلة من قارئات وصول RFID وبطاقات الاعتماد، بحيث يمكن تخطيط القارئ ونوع البطاقة ومتطلبات النظام معًا منذ مرحلة الشراء.

هيكل مقاوم للماء لأمن الأبواب الخارجية

تحتاج نقاط الدخول الخارجية إلى أكثر من إلكترونيات أساسية. فالمطر والغبار وأشعة الشمس وتغيرات الحرارة والاستخدام العام المتكرر يمكن أن تكشف بسرعة ضعف تصميم القارئ. يستخدم J103 هيكلًا متينًا من سبائك الزنك مع غطاء ABS واقٍ وبنية مقاومة للماء لدعم التركيب الخارجي. كما أن نطاق درجة حرارة التشغيل من -25°C إلى +75°C وتحمل الرطوبة من 10% إلى 90% يجعلان الجهاز مناسبًا لغرف الحراسة والأبواب الجانبية ومكاتب مواقف السيارات ومناطق إدارة العقارات ومحيط المباني، حيث قد يتعرض الجهاز لتغيرات الطقس على مدار العام.

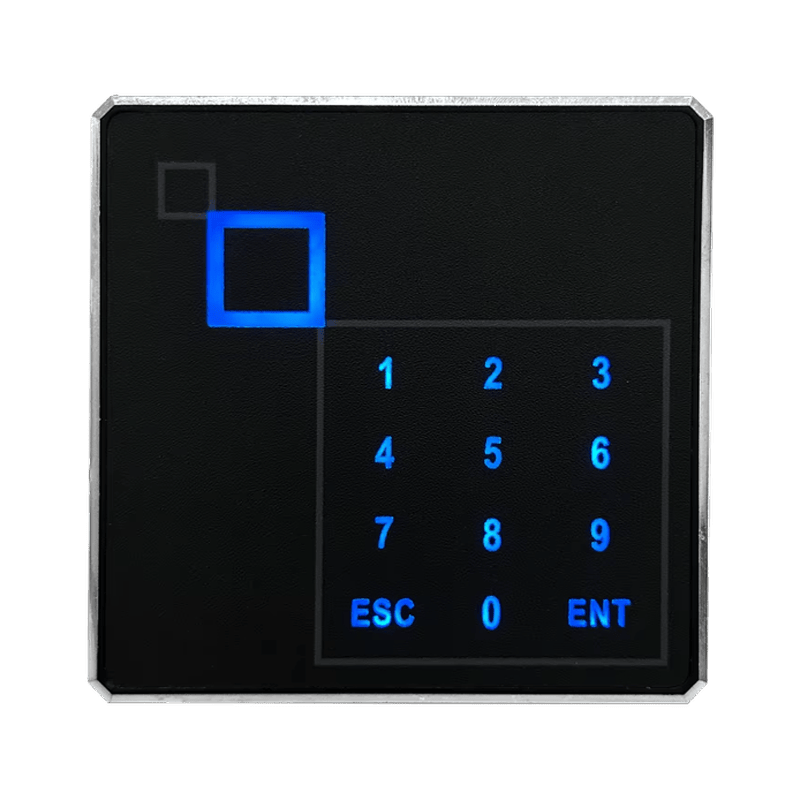

في المشاريع التجارية والسكنية، يجب أن يظل قارئ الدخول باللمس المقاوم للماء للأبواب الخارجية واضح القراءة وسريع الاستجابة وسهل الصيانة. تعمل الإضاءة الخلفية الزرقاء على تحسين الاستخدام في ظروف الإضاءة المنخفضة، بينما تقلل واجهة اللمس المحكمة من خطر دخول الأوساخ إلى منطقة لوحة المفاتيح. كما يمنح الهيكل المعدني الجهاز إحساسًا أعلى بالأمان مقارنة بقارئات الجدار الخفيفة، ما يجعله خيارًا عمليًا للأبواب عالية الحركة حيث تكون المظهر والمتانة وسهولة الاستخدام اليومي عوامل مهمة.

التكامل مع وحدات التحكم والأقفال وبطاقات الاعتماد

يعمل J103 بجهد DC 9V–16V، مع اعتبار DC 12V جهد التشغيل النموذجي وتيار تشغيل يقارب 70 mA. ويضم هوائيًا مدمجًا، ومؤشر LED ثنائي اللون، ومكبر صوت صفارة. في تركيبات Wiegand القياسية، يمكن أن تصل مسافة الاتصال إلى 100 متر عندما تكون جودة الأسلاك وظروف الموقع مناسبة. أما في تكوينات RS485، فيمكن دراسة اتصال النظام لمسافات أطول وفقًا لوحدة التحكم وتصميم المشروع. وعند تركيب القارئ على بعد أكثر من 50 مترًا من وحدة التحكم، يوصى باستخدام سلك طاقة بمقطع لا يقل عن 1.5 mm² أو أسلاك شبكة متوازية للمساعدة في الحفاظ على استقرار الجهد.

تصمم SCIVAS هذا المنتج لفنيي التكامل والموزعين ومقاولي أمن الأبواب ومشتري معدات التحكم في الدخول الذين يحتاجون إلى جودة مستقرة عبر الطلبات المتكررة. ويمكن للقارئ العمل مع الأقفال الكهربائية ووحدات التحكم في الدخول وأزرار الخروج وبطاقات اعتماد مختلفة بحسب بنية النظام النهائية. ويمكن للمشترين الذين يورّدون عدة أجهزة دخول مقارنة هذا الطراز مع مجموعتنا الأوسع من قارئات بطاقات عند اختيار أجهزة لمناطق الاستقبال أو مداخل الموظفين أو غرف الآلات أو مناطق التخزين الخاضعة للتحكم.

توريد من المصنع ومرونة في التطبيقات

لأن مشاريع التحكم في الدخول غالبًا ما تتضمن أنواعًا مختلفة من بطاقات الاعتماد ومتطلبات الهيكل وواجهات الاتصال، يمكن لـ SCIVAS دعم اختيار المنتج من منظور الأجهزة والتطبيقات معًا. فقد يركز مشروع تجديد فندق على المظهر النظيف وتوافق البطاقات، بينما قد يتطلب مدخل مستودع قارئ دخول خارجيًا أكثر متانة مع إشارات حالة واضحة وأسلاك موثوقة. وقد يحتاج مقاول إدارة عقارات إلى عدة وحدات بنفس الصيغة لعدة مبانٍ، بينما قد يرغب موزع أنظمة أمنية في طراز مستقر يمكن تقديمه لعدد كبير من فنيي التركيب دون تغييرات متكررة في المواصفات.

يناسب J103 هذه سيناريوهات الشراء لأنه يجمع بين لوحة مفاتيح لمس حديثة، وقراءة بطاقات RFID، وتركيب جداري مدمج، وخرج قياسي لوحدة التحكم في جهاز واحد. ويمكن استخدامه مع بطاقات RFID القياسية أو بطاقات التقارب المتوافقة لإنشاء حل متكامل للتحكم في الدخول. وبالنسبة لطلبات OEM والمشاريع، يمكن لـ SCIVAS المساعدة في تأكيد التردد والواجهة ولون الهيكل والتغليف وتفاصيل التركيب العملية قبل الإنتاج، مما يقلل مخاطر عدم التوافق بين القارئ وبيئة التحكم في الدخول النهائية.

الأسئلة الشائعة

س1: ما أنواع المشاريع المناسبة لقارئات الدخول باللمس هذه؟

تناسب قارئات الدخول باللمس هذه المكاتب والشقق والمدارس والمستودعات ومناطق مواقف السيارات ومداخل الموظفين وغرف المعدات ومشاريع أمن الأبواب الخارجية. ويُعد J103 خيارًا مناسبًا عندما يحتاج المشتري إلى لوحة مفاتيح لمس أنيقة، وقراءة بطاقات RFID، وبنية مقاومة للماء، واتصال موثوق بوحدة التحكم ضمن قارئ جداري مدمج.

س2: هل يدعم J103 قراءة بطاقات RFID وتشغيل لوحة المفاتيح؟

نعم. يجمع J103 بين قراءة بطاقات RFID بالتقارب ولوحة مفاتيح لمس سريعة الاستجابة. وغالبًا ما يتم تكوينه لبطاقات TK4001 أو EM4100 المتوافقة بتردد 125KHz، كما يمكن اختيار إصدار 13.56MHz للمشاريع المرتبطة ببطاقات Mifare. ويعتمد منطق الدخول النهائي على وحدة التحكم المتصلة وإعدادات النظام.

س3: ما مخارج الاتصال المتاحة للتكامل مع النظام؟

مخرج الاتصال القياسي هو Wiegand 26 أو Wiegand 34، مما يجعل القارئ متوافقًا مع العديد من لوحات التحكم في الدخول. ويمكن توفير RS232 وRS485 كواجهات اختيارية للمشاريع التي تحتاج إلى طرق اتصال مختلفة أو تمديدات أطول. قبل الطلب، ينبغي للمشترين تأكيد واجهة وحدة التحكم المطلوبة في موقع التركيب.

س4: هل يمكن استخدام قارئ الدخول باللمس المقاوم للماء في الخارج؟

نعم. صُمم J103 لبيئات التحكم في الدخول الداخلية والخارجية. ويدعم هيكله المصنوع من سبائك الزنك وغطاء ABS وبنيته المقاومة للماء ونطاق درجة حرارة التشغيل من -25°C إلى +75°C التركيب في مناطق الأبواب المكشوفة أو شبه المكشوفة. ولأفضل أداء، يجب التحقق من جودة الأسلاك والعزل ومصدر الطاقة أثناء التركيب.

س5: ما مدى القراءة وسرعة الاستجابة المتوقعة؟

تبلغ مسافة قراءة البطاقة النموذجية 3–8 cm، وذلك بحسب نوع البطاقة وبيئة التركيب وتكوين وحدة التحكم. ويوفر القارئ سرعة استجابة أقل من 0.2 ثانية وزمن معالجة تقارب أقل من 0.5 ثانية. ويساعد ذلك المستخدمين على المرور عبر الأبواب الخاضعة للتحكم بسلاسة أثناء حركة الاستخدام اليومية المعتادة.

س6: ما الذي يجب أن ينتبه إليه فني التركيب عند توصيل القارئ؟

ينبغي لفنيي التركيب التأكد من قطبية مصدر الطاقة DC، واستخدام مصدر DC 12V مستقر ضمن النطاق المدعوم 9V–16V، وضمان وجود أرضي مشترك عند استخدام مصدر طاقة خارجي مع وحدة التحكم. وإذا تجاوزت المسافة بين القارئ ووحدة التحكم 50 مترًا، يوصى باستخدام كابل طاقة أكثر سماكة أو أسلاك شبكة متوازية.

س7: هل يمكن لـ SCIVAS دعم الشراء بالجملة أو حسب المشروع؟

نعم. يمكن لـ SCIVAS دعم الموزعين وفنيي تكامل الأنظمة ومقاولي التحكم في الدخول بتوريد قائم على المشاريع. ويمكن للمشترين تأكيد التردد والواجهة وتوافق البطاقات واللون والتغليف ومتطلبات التركيب قبل الإنتاج. ويساعد ذلك في تقليل أخطاء المواصفات وجعل الشراء المتكرر أسهل لمشاريع التحكم في الدخول متعددة الأبواب أو المواقع.
