وسم RFID معدني رقيق من PCB لتتبع الأصول
- 100 قطعة
- P7525-1
- أسود
- PCB
- 75x25mm
وسم RFID رقيق من PCB يعمل على المعدن لتتبع الأصول عبر UHF لمسافات طويلة في المستودعات واللوجستيات والمعدات الصناعية.
وسم RFID رقيق من PCB للأصول الصناعية المعدنية
صُمم هذا وسم RFID من PCB يعمل على المعدن للتعريف طويل المدى بتقنية UHF على الأسطح المعدنية، مع مسافة قراءة تصل إلى 10.3 متر عند توفر قارئ مناسب وظروف تركيب ملائمة. وبفضل جسمه المدمج من PCB، وفتحتي التثبيت، وخيارات التركيب باللاصق أو البراغي، يُعد خيارًا عمليًا لتتبع الأصول الثابتة، وإدارة المستودعات، وتعريف المركبات، وإدارة مواقف السيارات، واللوجستيات، وأصول تقنية المعلومات، والمعدات المالية.
أداء UHF مستقر على الأسطح المعدنية
صُمم هذا الوسم لبيئات العمل الصناعية، ويدعم بروتوكولات EPC Class 1 Gen 2 و ISO18000-6C، ويستخدم شريحة NXP UCODE 8 لتوفير أداء قراءة وكتابة مستقر. وبصفته جزءًا من مجموعة وسوم RFID العاملة على المعدن المتينة، يساعد الشركات على تعريف الأصول المعدنية بكفاءة أعلى من دون الحاجة إلى هياكل كبيرة أو طرق تركيب معقدة.
مرونة في تطبيقات مراقبة الأصول
تجعل مادة PCB، وتصنيف IP68، ونطاق تحمل الحرارة الواسع، والبنية خفيفة الوزن هذا المنتج مناسبًا لمشاريع مراقبة الأصول التي تتطلب توازنًا بين الحجم والاعتمادية ومسافة القراءة. كما يمكن استخدامه مع أنواع أخرى من وسوم RFID الصناعية ضمن أنظمة أوسع لسلاسل الإمداد والتخزين وتتبع المعدات.
المواصفات الفنية
| بروتوكول RFID | EPC Class 1 Gen 2, ISO18000-6C |
| التردد | US 902-928MHz, EU 865-868MHz |
| نوع الشريحة | NXP UCODE 8 |
| الذاكرة | EPC 128bits, USER 0bits, TID 96bits |
| دورات الكتابة | 100,000 مرة |
| الوظيفة | قراءة/كتابة |
| الاحتفاظ بالبيانات | حتى 50 سنة |
| السطح المناسب | الأسطح المعدنية |
| مدى القراءة على المعدن: (قارئ ثابت) | حتى 10.0m - (US) 902-928MHz، على المعدن |
| مدى القراءة على المعدن: (قارئ محمول) | حتى 6.3m - (US) 902-928MHz، على المعدن حتى 6.6m - (EU) 865-868MHz، على المعدن |
| الضمان | سنة واحدة |
| المقاس | 75x25mm، الفتحة: D4.0mmx2 |
| السُمك | 3.0mm |
| المادة | PCB |
| اللون | أسود |
| طرق التثبيت | لاصق، براغي |
| الوزن | 6.0g |
| تصنيف IP | IP68 |
| درجة حرارة التخزين | -40°C إلى +150°C |
| درجة حرارة التشغيل | -40°C إلى +100°C |
| الشهادات | معتمد وفق REACH، RoHS، CE |
صور المنتج

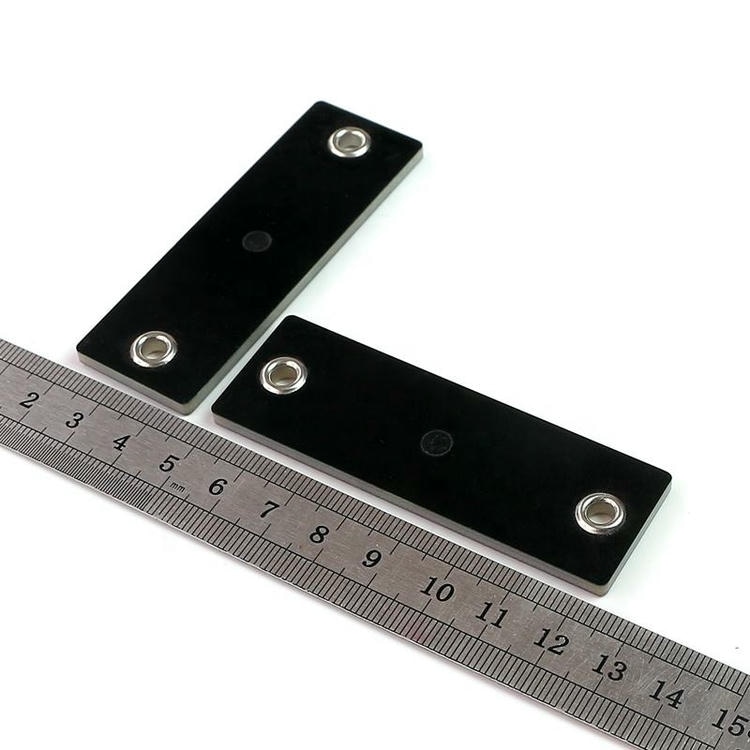

نظرة عامة على وسم RFID رقيق من PCB لتتبع الأصول على المعدن
يدعم وسم RFID الرقيق من PCB العامل على المعدن تتبع الأصول بتقنية UHF لمسافات طويلة على الأسطح المعدنية في اللوجستيات والمستودعات والمركبات والمعدات الصناعية.
هذا المنتج هو وسم RFID مخصص للعمل على المعدن، وقد طُور لتعريف الأصول وتتبع دورة حياتها ضمن فئة وسوم RFID من PCB للتركيب على المعدن. وتُعد هذه النسخة مناسبة بشكل خاص عندما يحتاج المشتري إلى تركيب الوسم على أصول معدنية. وينبغي اختيار التكوين النهائي وفق القارئ والنظام وطريقة التركيب وبيئة التشغيل الفعلية، وليس بناءً على الشكل الخارجي فقط.
يركز هذا المنتج في المشاريع على وسم RFID من PCB يعمل على المعدن، ووسوم RFID صناعية رقيقة، ومراقبة الأصول المعدنية، وحلول RFID خفيفة الوزن للمعادن، على أن يتم تحديد التكوين التفصيلي وفق الاستخدام المطلوب ومتطلبات النظام.
المزايا الرئيسية
يستخدم بنية مصممة لتقليل مشكلات الأداء التي قد تواجه وسوم RFID التقليدية عند استخدامها بالقرب من المعدن.
يدعم التعريف المتين للأدوات والمعدات والحاويات والرفوف وغيرها من الأصول المعدنية.
يوفر خيارات تركيب وهيكل مناسبة للبيئات الصناعية التي قد لا تكون الملصقات اللاصقة العادية ملائمة لها.
التطبيقات الشائعة
يمكن النظر في استخدام هذا المنتج في:
تتبع الأدوات والقوالب والآلات وأصول الصيانة.
رفوف المستودعات، ووحدات النقل القابلة لإعادة الاستخدام، والحاويات، والمعدات المرتجعة.
مشاريع التصنيع واللوجستيات وأصول تقنية المعلومات والفحص والتتبع الصناعي.
الاختيار والتخصيص
قبل طلب عرض سعر أو عينة، يُنصح بتأكيد تفاصيل المشروع التالية:
التردد، والبروتوكول، والشريحة، وأبعاد الوسم، ومدى القراءة المتوقع.
نوع المعدن، وموضع التركيب، والمساحة المتاحة، واتجاه الوسم.
طريقة التركيب، سواء باللاصق أو البراغي أو البرشام أو الإدماج أو أي طريقة أخرى.
متطلبات الحرارة والصدمات والرطوبة والمواد الكيميائية والتعرض الخارجي.
الأسئلة الشائعة
لماذا نحتاج إلى وسم يعمل على المعدن؟
قد يؤدي المعدن إلى تغيير ضبط الإشارة أو عكس طاقة RF، مما يقلل أداء ملصق RFID العادي. لذلك يُستخدم التصميم المخصص للعمل على المعدن عند التركيب على الأصول المعدنية، لكن مدى القراءة النهائي يظل مرتبطًا بطراز الوسم، وقدرة القارئ، وموضع الهوائي، واتجاه التركيب، وبيئة الاستخدام.
هل يمكن تخصيص هذا المنتج لمشروع معين؟
تعتمد الخيارات المتاحة على الطراز المختار. شارك الكمية المطلوبة، والمنصة الفنية، ومتطلبات التصميم أو الترقيم، وبيئة المشروع، حتى يمكن التحقق من التكوين المناسب قبل الإنتاج.
اطلب توصية مخصصة لمشروعك
للحصول على توصية وعرض سعر أكثر دقة، يرجى توضيح التطبيق، والكمية المطلوبة، والقارئ أو النظام المتوافق، والأبعاد المفضلة، وسطح التركيب، وبيئة التشغيل، واحتياجات التخصيص، ووجهة التسليم. ويوصى باختبار العينات عندما يكون أداء القراءة أو توافق البرامج أو مقاومة البيئة عاملًا حاسمًا في المشروع.
قائمة علامات PCB RFID المخصصة للأسطح المعدنية
ملاحظة: قد تختلف نطاقات القراءة المدرجة في الجدول أدناه اختلافًا كبيرًا عن الأداء الفعلي بسبب اختلاف بيئات الاختبار. تحقّق دائمًا عن طريق الاختبار العملي للحصول على نتائج دقيقة.
| الطراز | الشريحة | الأبعاد | نطاق القراءة |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
