علامات كابلات RFID لرسم خرائط الشبكات المدفونة

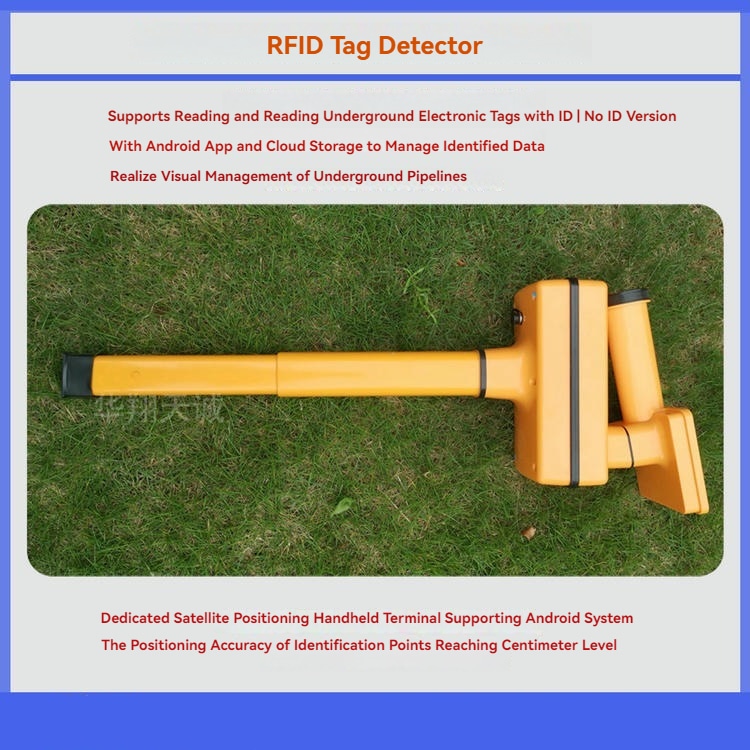

جهاز ED8000 لتحديد مواقع العلامات الإلكترونية تحت الأرض هو جهاز يدوي متخصص لكشف العلامات الإلكترونية المدفونة. يعتمد على معالج عالي الأداء 32 بت مبني على معمارية ARM، مع أكثر من 3000 عينة بيانات في الثانية واستجابة سريعة. كما يستخدم تقنية القياس التفاضلي غير المتزامن، وهي تقنية حاصلة على براءة اختراع، للحصول على نتائج قياس دقيقة حتى في البيئات التي توجد بها تداخلات.

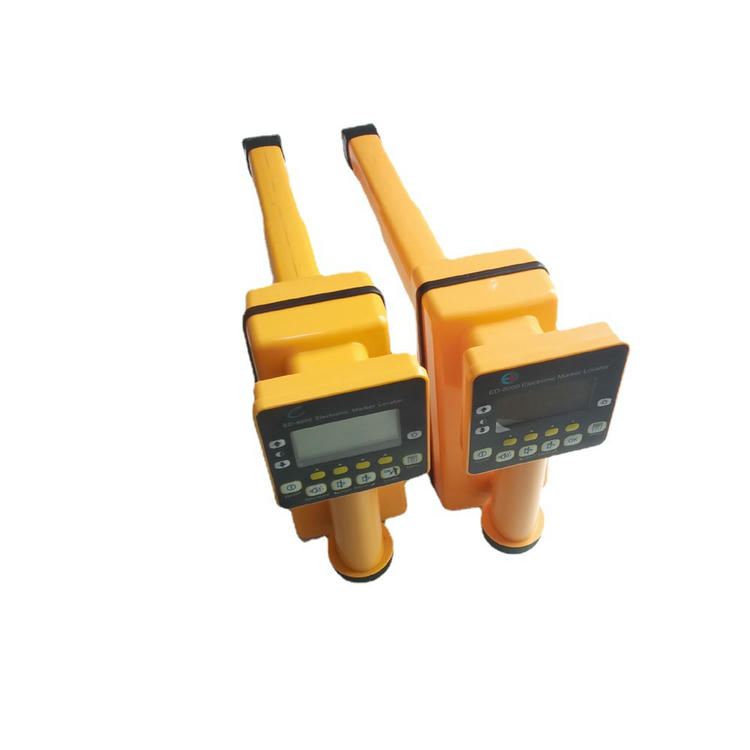

ED8000: نظام العلامات الإلكترونية EMS لتحديد مواقع خطوط المرافق تحت الأرض وكشف كرات العلامات RF ID Marker-Mate

1. مقدمة المنتج

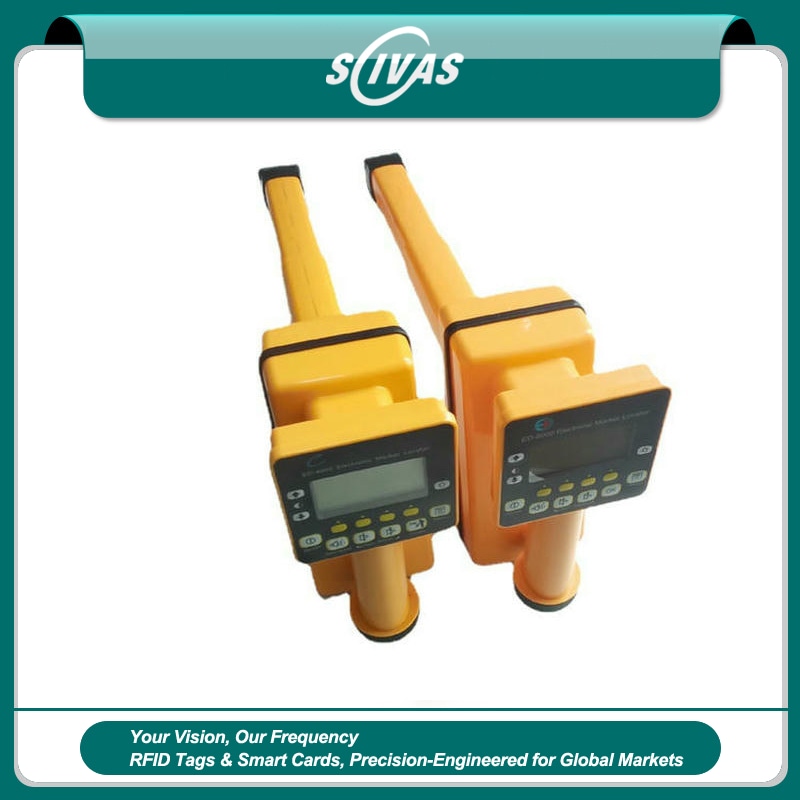

جهاز ED8000 لتحديد مواقع العلامات الإلكترونية تحت الأرض هو جهاز يدوي متخصص لكشف العلامات الإلكترونية المدفونة. يعتمد على معالج عالي الأداء 32 بت مبني على معمارية ARM، مع أكثر من 3000 عينة بيانات في الثانية واستجابة سريعة. كما يستخدم تقنية القياس التفاضلي غير المتزامن، وهي تقنية حاصلة على براءة اختراع، في قياس المسافة، مما يساعد على الحصول على نتائج قياس دقيقة حتى عند وجود تداخلات. يدعم ED8000 وضعين للتشغيل: الوضع التناظري Non-ID والوضع الرقمي RFID. في الوضع التناظري، يستطيع ED8000 كشف جميع العلامات الإلكترونية ذات الترددات القياسية، مثل الغاز 83/87 kHz، والاتصالات 101.4 kHz، والصرف الصحي 121.6 kHz، والمياه 145.7 kHz، والطاقة 169.8 kHz، والتردد العام 66.35/133.3 kHz، وتلفزيون الكابل 77 kHz. على سبيل المثال، يمكن لجهاز ED8000 في الوضع التناظري كشف علامات Non-ID التي نوفرها أو العلامات المتوافقة من 3M. أما في الوضع الرقمي، فيمكنه كشف علامات ID التي نوفرها، كما يمكن تجهيزه اختيارياً بتطبيق Android وتخزين سحابي لإدارة البيانات المقروءة، بما يساعد على الإدارة المرئية لشبكات الأنابيب والمرافق تحت الأرض.

2. التطبيقات الرئيسية
تحديد مواقع مختلف مرافق البنية التحتية تحت الأرض والتعرّف عليها، بما في ذلك على سبيل المثال لا الحصر:

مسار خط الأنابيب

الأنابيب غير المعدنية
الصمامات بمختلف أنواعها
عدادات القياس
نقاط التقاطع المختلفة
وصلات Tee
تغيّر العمق
أجهزة خفض الضغط
الحماية الكاثودية
نقاط التحكم في الضغط
المنافذ الاحتياطية المدفونة
الأكواع المختلفة
تغيّر قطر الأنبوب
آبار المياه



3. ميزات المنتج

1. يُستخدم مع العلامات الإلكترونية تحت الأرض لتكوين نظام تعريف إلكتروني لشبكات الأنابيب المدفونة؛
2. في الوضع الرقمي، يمكن قراءة رقم ID المسبق داخل العلامة. ومن خلال قاعدة بيانات سحابية مرتبطة بهذا الرقم، يمكن الحصول على معلومات إضافية عن المرافق تحت الأرض، مثل صور الموقع، وتاريخ الدفن، وأفراد التنفيذ، وفئة المرافق تحت الأرض مثل الصمامات والوصلات، إضافة إلى مادة المرفق وحجمه وغيرها من البيانات؛
3. يتيح ED8000 اختيار وضع RFID بمرونة:
وضع Non-ID:
يكشف فقط إشارة الحث الكهرومغناطيسي للعلامات الإلكترونية تحت الأرض من دون فك ترميز RFID. يتميز بسرعة استجابة عالية ويتوافق مع العلامات الإلكترونية تحت الأرض ذات التردد نفسه من مختلف الشركات، سواء كانت علامات ID أو Non-ID؛
الوضع التلقائي:
في حالة التشغيل الافتراضية، يتم كشف إشارة الحث الخاصة بالعلامة الإلكترونية تحت الأرض فقط، من دون فك ترميز RFID في الوقت الفعلي. ولا تبدأ عملية فك الترميز إلا بعد الضغط على زر العمق؛
وضع RFID ON:
يفك ترميز RFID في الوقت الفعلي، ولا يصدر نغمة تنبيه ومعلومات قوة الإشارة إلا عند العثور على علامة ID. تكون استجابة جهاز التحديد في هذا الوضع أبطأ قليلاً، لكن ميزته أنه يقلل تأثير إشارات التداخل؛ فعند صدور التنبيه يمكن التأكد من العثور على العلامة؛

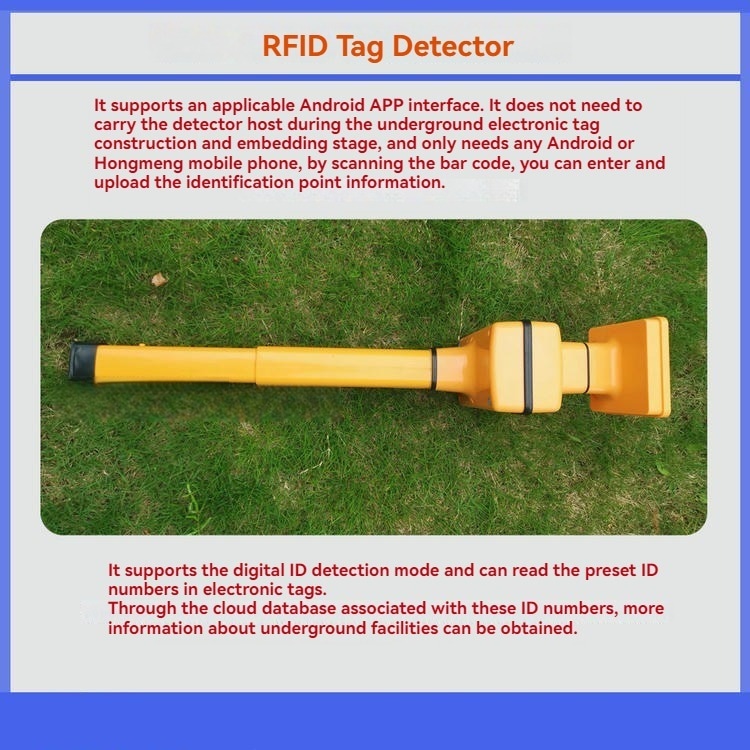

4. يدعم تطبيق Android اختيارياً. في مرحلة تركيب العلامة الإلكترونية تحت الأرض، لا يلزم استخدام وحدة جهاز الكشف الرئيسية؛ إذ يمكن استخدام أي هاتف يعمل بنظام Android أو HarmonyOS لإدخال معلومات نقطة التعريف ورفعها عبر مسح الرمز الشريطي؛
5. يدعم محطة يدوية خاصة لتحديد المواقع عبر الأقمار الصناعية بنظام Android، بما يحقق دقة تحديد على مستوى السنتيمتر لنقاط التعريف؛
6. يدعم التخزين السحابي لمعلومات التعريف؛
7. يمكن للهوائي العمودي دعم تحديد مواقع أكثر دقة.

4. معايير الأداء

المادة: ABS
الوزن: 2.7~3.2kg حسب اختلاف تكوينات الهوائي
التردد، قابل للتخصيص:
الطاقة 169.8 kHz
المياه 145.7 kHz
الصرف الصحي 121.6 kHz
الاتصالات 101.4 kHz
الغاز 83 kHz
تلفزيون الكابل 77 kHz أو 87 kHz، خاص بالصين
التردد العام 66.35 kHz أو 133.3 kHz، خاص بالصين
أقصى عمق كشف، بيانات جزئية:
YZ2400 أو سلسلة 3M الكاملة: >2.4m
ED2000: > 2.2m
YZ1800 أو 3M Mini-Marker: >1.8m
Ball Marker: 1.5m
YZ1100 أو 3M Near-Surface marker: >0.7m
قدرة مقاومة الماء: IP5

5. وصف اختلاف الإصدارات

ملاحظة: يُستخدم الهوائي الكبير بشكل أساسي لتحسين أداء قراءة ID. أما تأثيره في كشف علامات RFID من دون ID فليس كبيراً، لكنه يزيد الوزن بحوالي 600g. إذا لم تكن هناك متطلبات خاصة لعمق قراءة ID في علامة RFID، فيتم توفير إصدار الهوائي الصغير افتراضياً.

6. ملاحظات أخرى

قيمة DB المستخدمة عادةً للتعبير عن قوة الإشارة هي وحدة نسبية فقط، وليست وحدة قياس مطلقة. لذلك قد تختلف قيمة DB المقاسة للعلامة نفسها اختلافاً كبيراً عند استخدام أجهزة تحديد من شركات مختلفة.

درجة مقاومة الماء لجهاز ED8000 هي IP54، ولا يدعم التعرض الطويل للأمطار أو الغمر في الماء. إذا دخل الماء إلى جهاز ED8000 Marker Locator بالخطأ، يجب إيقاف استخدامه مؤقتاً وعدم تشغيله مرة أخرى إلا بعد أن يجف تماماً.
ينبغي أيضاً تجنب تعريض جهاز التحديد لأشعة الشمس لفترات طويلة.

تعليمات التطوير

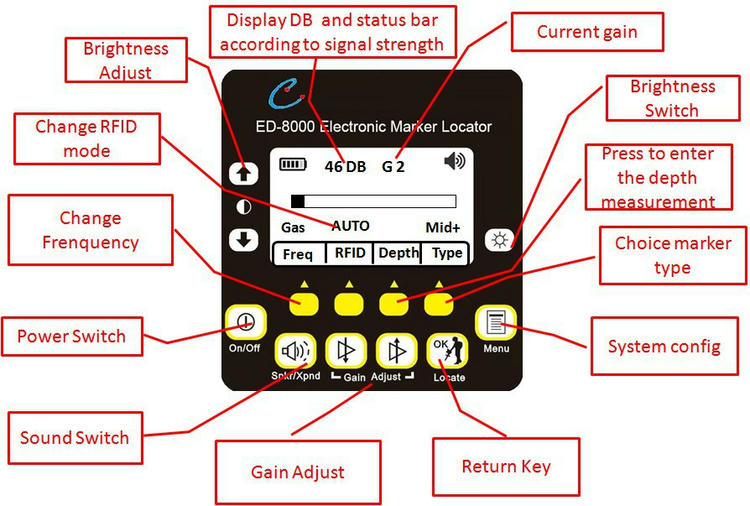

1. لوحة تشغيل وحدة جهاز الكشف الرئيسية.

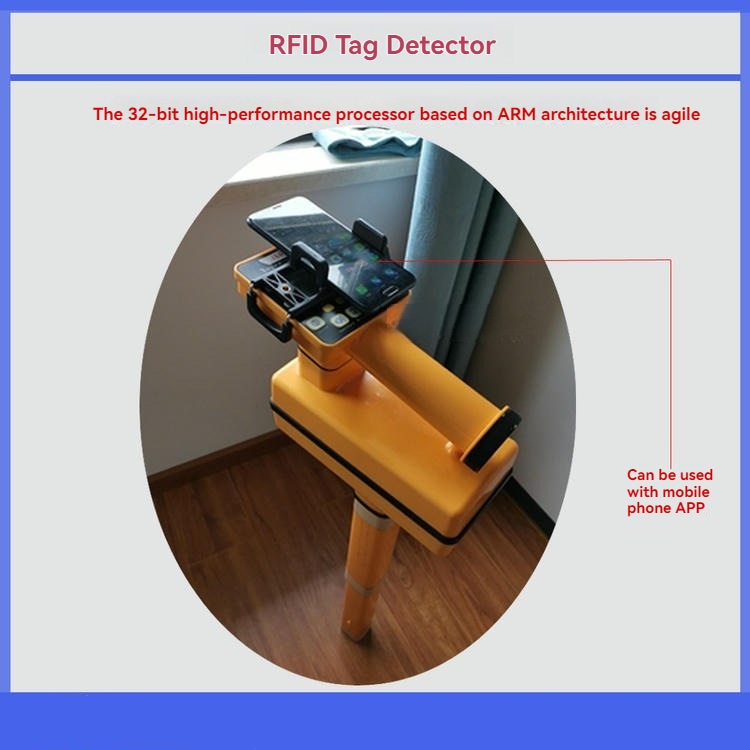

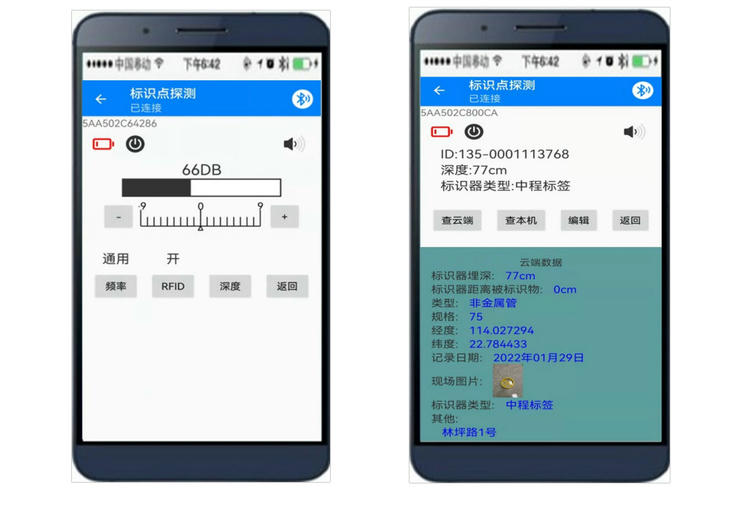

2. الاتصال بتطبيق Android عبر Bluetooth، حيث يتولى التطبيق جميع وظائف تشغيل جهاز الكشف.

تطبيق كاشف العلامات الإلكترونية ED8000

تعليمات تشغيل كاشف العلامات الإلكترونية ED8000

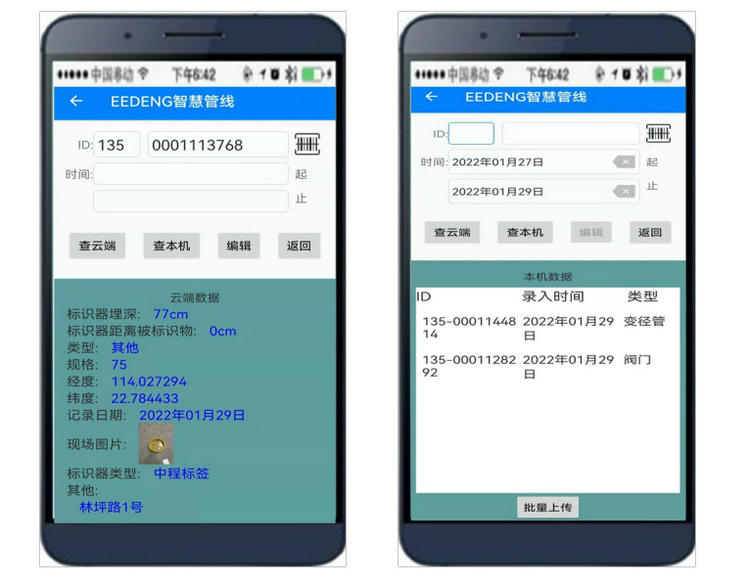

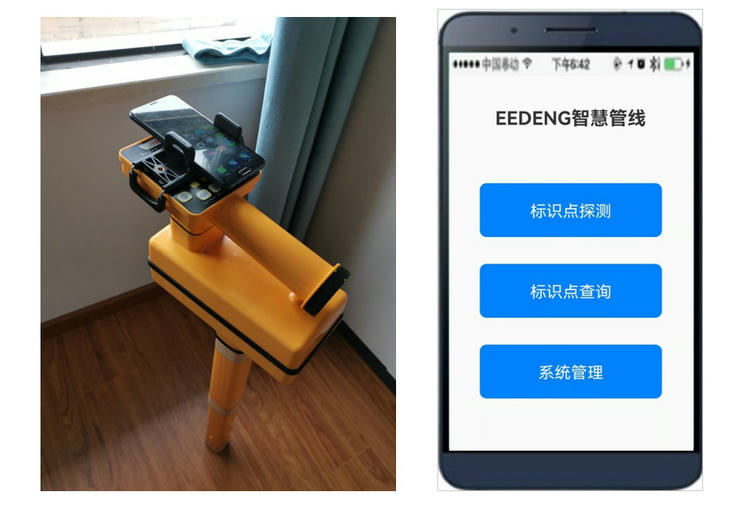

3. حتى من دون وحدة جهاز الكشف الرئيسية، يمكن استخدام هاتف يعمل بتطبيق EEDENG Smart Pipeline لإدخال المعلومات ورفعها عبر مسح الرموز الشريطية الملصقة على العلامات الإلكترونية تحت الأرض. يناسب ذلك بشكل خاص المشاريع التي يتم فيها نشر فرق عمل متعددة في مواقع إنشاء مختلفة في الوقت نفسه. وعند ضعف الإشارة اللاسلكية، يدعم النظام التخزين المؤقت المحلي ثم الرفع المجمع عند توفر الشبكة أو Wi-Fi.

استخدام كاشف العلامات الإلكترونية ED8000 خارج الشبكة وبدون اتصال

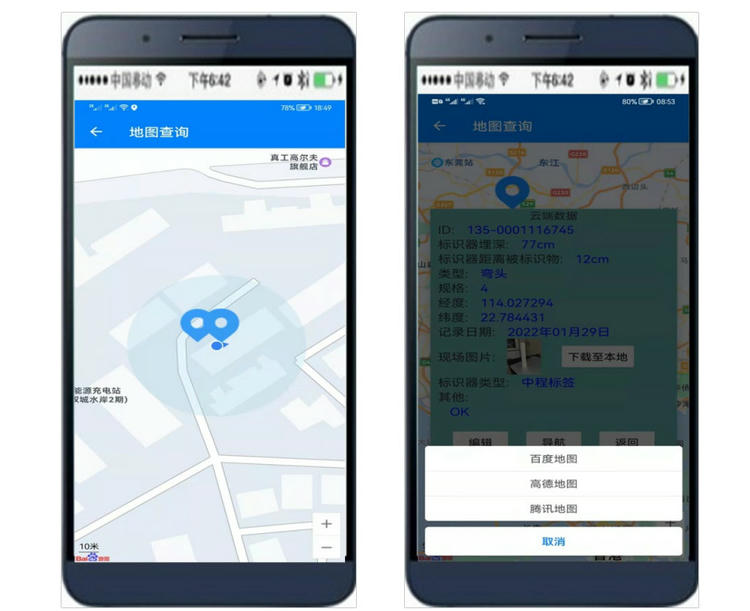

4. يمكن الاستعلام عن نقاط العلامات عبر الخريطة، مع إمكانية اختيار Baidu Map أو Amap أو Tencent Map للتنقل إلى نقاط العلامات المحددة.

علامات RFID تحت الأرض لتعريف الكابلات المدفونة

صُممت علامات SCIVAS RFID للكابلات تحت الأرض لفرق المرافق التي تحتاج إلى طريقة موثوقة لتمييز مسارات الكابلات المدفونة وتحديد مواقعها والتعرّف عليها وإدارتها بعد التركيب. يجمع الحل بين علامات إلكترونية بتردد LF وجهاز ED8000 لتحديد مواقع علامات RFID تحت الأرض، مما يساعد فرق العمل على العثور على الأصول المخفية حتى بعد إعادة رصف السطح أو تنسيق الموقع أو تغطيته بالتربة. وهو مناسب بشكل خاص لممرات كابلات الطاقة، ومسارات قنوات الاتصالات، وأنابيب المياه والغاز، وخطوط الصرف الصحي، والصمامات، والأكواع، ونقاط التقاطع، ونقاط تغيّر العمق، ومواقع الحماية الكاثودية، والمنافذ الاحتياطية، والأنابيب غير المعدنية التي لا يمكن فحصها بصرياً.

بخلاف الملصقات السطحية البسيطة، تمنح علامات RFID تحت الأرض كل نقطة مدفونة مهمة موضع إشارة يمكن استرجاعه. وعند وضع العلامة بالقرب من كابل أو وصلة أو انحناء أو صمام أو نقطة خدمة، يستطيع جهاز التحديد توجيه المشغل للعودة إلى النقطة نفسها أثناء الصيانة أو التوسعة أو الإصلاح الطارئ. ويساعد ذلك على تقليل الحفر غير الضروري ويدعم إنشاء سجل أكثر وضوحاً للأصول المدفونة. وبالنسبة للشركات التي تستخدم بالفعل علامات RFID الصناعية على الأدوات أو الحاويات أو الأصول فوق الأرض، تركز هذه الصفحة على طبقة التتبع تحت الأرض ضمن الاستراتيجية نفسها لزيادة الرؤية التشغيلية.

كشف علامات LF عبر ترددات متعددة للمرافق

ترددات المرافق القياسية وفئات العلامات

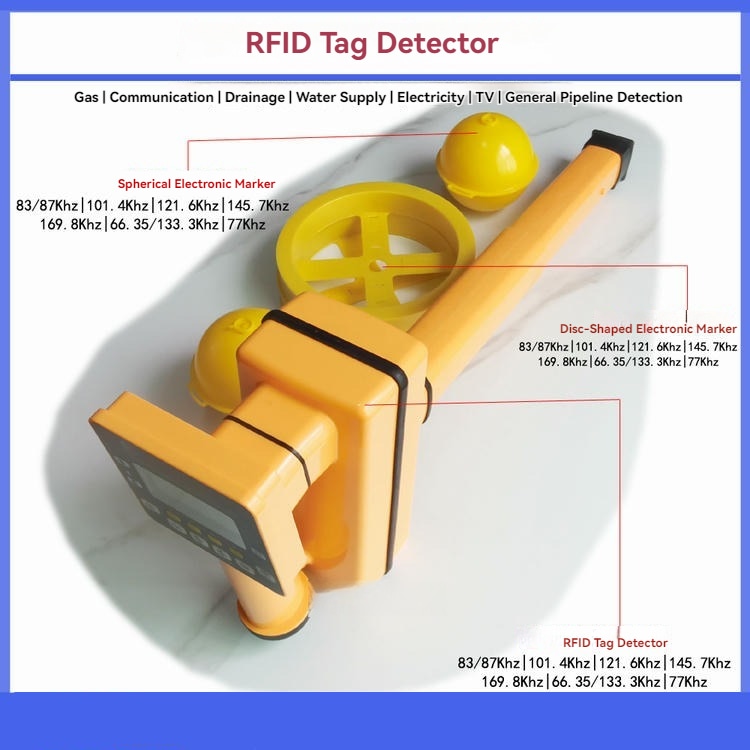

يدعم ED8000 عدة ترددات LF مستخدمة في تعريف المرافق. تشمل خيارات التردد الطاقة عند 169.8 kHz، والمياه عند 145.7 kHz، والصرف الصحي عند 121.6 kHz، والاتصالات عند 101.4 kHz، والغاز عند 83 kHz، وتلفزيون الكابل عند 77 kHz أو 87 kHz، إضافة إلى ترددات العلامات العامة مثل 66.35 kHz أو 133.3 kHz وفق متطلبات المشروع. تتيح هذه التغطية لجهاز واحد لتحديد مواقع العلامات الإلكترونية خدمة بيئات مرافق مختلطة، بدلاً من إلزام الفرق الميدانية بحمل أجهزة منفصلة لكل نوع من أنواع المرافق.

يعتمد عمق التحديد على نوع العلامة وتكوين الهوائي وظروف الموقع. وكمرجع عملي، يستطيع النظام كشف علامات النطاق الكامل على عمق يزيد عن 2.4 m، وعلامات فئة ED2000 على عمق يزيد عن 2.2 m في وضع التحديد بدون ID، وفئات العلامات الصغيرة على عمق يزيد عن 1.8 m، وعلامات Ball Marker عند حوالي 1.5 m، وعلامات Near-Surface على عمق يزيد عن 0.7 m. يتراوح وزن الجهاز بين 2.7 و3.2 kg حسب الهوائي المختار، مع العلم أن الهوائي الأكبر يحسّن بشكل أساسي عمق قراءة ID وليس الكشف الأساسي بدون ID.

سير عمل تناظري ورقمي للفرق الميدانية

أوضاع مرنة للكشف وقراءة ID ورسم الخرائط

يدعم جهاز التحديد سير عمل تناظرياً ورقمياً، مما يجعله مناسباً لكل من الكشف السريع عن الإشارة والتعريف المنظم عبر RFID. في وضع Non-ID، يكشف الجهاز الاستجابة الكهرومغناطيسية للعلامات القياسية للمرافق تحت الأرض من دون فك ترميز ID، مما يوفر استجابة سريعة وتوافقاً واسعاً. وفي الوضع التلقائي، يمكن للمشغل أولاً تحديد إشارة العلامة ثم تشغيل عمليات العمق أو قراءة ID عند الحاجة. أما في وضع RFID ON، فيقوم الجهاز بفك ترميز ID في الوقت الفعلي ويعطي تأكيداً أقوى عند العثور فعلاً على علامة ID، بما يساعد على تقليل الالتباس الناتج عن التداخل المحيط.

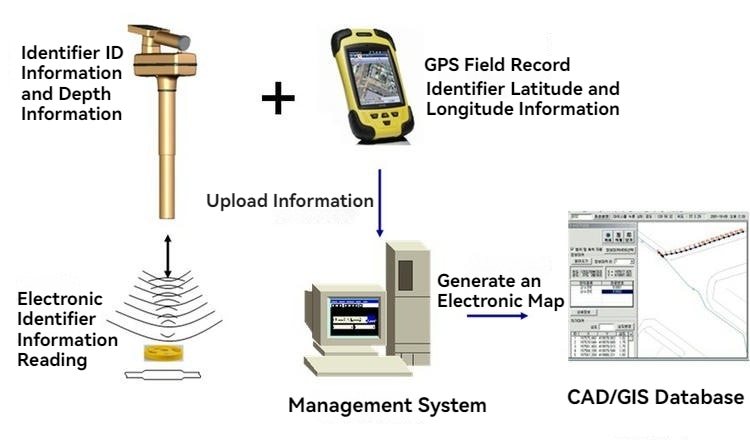

ولإدارة المرافق رقمياً، يمكن للنظام العمل مع تطبيق هاتف بنظام Android أو HarmonyOS عبر Bluetooth. أثناء التركيب، يستطيع العاملون في الموقع مسح الرموز الشريطية، وإدخال تفاصيل نقطة العلامة، وإضافة تاريخ الدفن، وبيانات فريق التنفيذ، ونوع المرفق، والمادة، والحجم، وصورة الموقع وغيرها من السجلات، ثم رفع البيانات إلى التخزين السحابي. وعند ضعف الإشارة، يدعم التخزين المؤقت المحلي الرفع المجمع لاحقاً. وهذا يجعل علامات RFID للكابلات تحت الأرض المستخدمة في رسم خرائط المرافق أكثر فائدة من مجرد جهاز كشف مدفون، لأن النقطة المكتشفة يمكن ربطها بسجلات ميدانية ومعلومات GPS وتنقل قائم على الخرائط.

مصمم لصيانة الأنابيب والكابلات ميدانياً

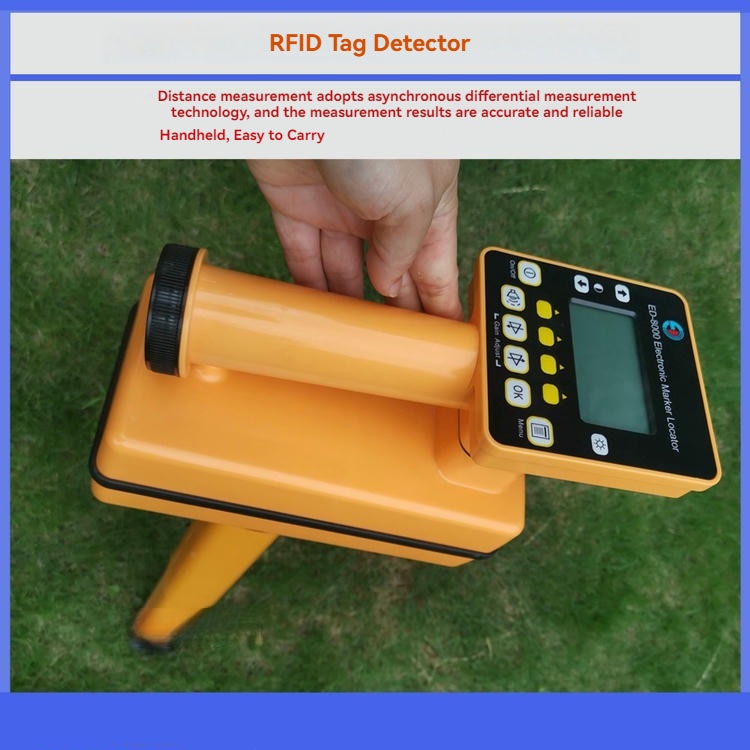

يستخدم هيكل ED8000 مادة ABS، وهو مصمم للتشغيل الميداني المحمول. تدعم تقنية القياس التفاضلي غير المتزامن تقدير المسافة والعمق بثبات في البيئات التي توجد بها تداخلات، بينما يجمع المعالج المعتمد على ARM أكثر من 3000 عينة بيانات في الثانية لتقديم استجابة سريعة للإشارة. أما في حزم الكابلات المكشوفة أو الخزائن أو مناطق الإنشاء المؤقتة فوق الأرض، فيمكن للفرق الجمع بين سير عمل العلامات تحت الأرض وعلامات ربط الكابلات RFID للحفاظ على تنظيم الأصول المدفونة والمرئية معاً.

وبما أن المنتج مخصص لأعمال المرافق الخارجية، فإن الانضباط التشغيلي يظل مهماً. يتمتع جهاز التحديد بتصنيف مناسب للاستخدام الميداني، لكنه لا ينبغي أن يتعرض للغمر في الماء أو لفترات طويلة من الأمطار الغزيرة. وفي حال دخول الماء إلى الجهاز بالخطأ، يجب إيقاف التشغيل حتى يجف تماماً. كما ينبغي حمايته من التعرض الطويل لأشعة الشمس أثناء التخزين أو وضع الاستعداد. تساعد هذه الاحتياطات في الحفاظ على أداء مستقر أثناء مسوحات الأنابيب، ومشاريع إصلاح الكابلات، وفحوصات قبول المرافق، وزيارات الصيانة المتكررة.

لماذا تختار SCIVAS لمشاريع علامات الكابلات RFID

تدعم SCIVAS مقاولي المرافق، ومالكي البنية التحتية، والفرق الهندسية، ومتكاملي الأنظمة بعلامات مرافق تحت الأرض، وخيارات كشف متوافقة، وإرشاد تكويني قائم على متطلبات المشروع. وبدلاً من التعامل مع المنتج كجهاز يدوي منفرد، ننظر إلى سير العمل الكامل: ما المرافق التي يجب تعليمها، وما فئات التردد المطلوبة، وهل هناك حاجة إلى علامات ID، وما مدى العمق المطلوب، وكيف ستُجمع السجلات، وكيف ستسترجع الفرق المستقبلية هذه المعلومات. يساعد هذا النهج من جانب المصنع العملاء على اختيار الإصدار الصحيح وتكوين الهوائي واستراتيجية العلامات المناسبة قبل التنفيذ.

وللمشاريع الأوسع التي تشمل نقاط الوصول أو الأدوات أو غرف المعدات أو أجهزة الفحص، يمكن لـ SCIVAS أيضاً توريد قارئات RFID ومنتجات تعريف مرتبطة لإدارة الأصول المتصلة. سواء كان الهدف هو تتبع مسارات الكابلات المدفونة، أو تعليم خطوط الأنابيب تحت الأرض، أو دعم خرائط GIS للمرافق، أو تحسين الرؤية أثناء الإصلاحات الطارئة، توفر علامات SCIVAS RFID للكابلات تحت الأرض أساساً عملياً لتحديد ما لا يمكن رؤيته من السطح.

الأسئلة الشائعة

فيم تُستخدم علامات RFID للكابلات تحت الأرض؟

تُستخدم لتعليم مسارات الكابلات المدفونة، ونقاط الأنابيب، والصمامات، والأكواع، والوصلات، ونقاط التقاطع وغيرها من مواقع المرافق تحت الأرض وإعادة تحديدها. بعد التركيب، توفر العلامة إشارة قابلة للكشف، بحيث تستطيع فرق الصيانة العودة إلى النقطة الصحيحة من دون الاعتماد فقط على الذاكرة السطحية أو الرسومات الورقية أو المعالم المرئية.

هل يستطيع جهاز ED8000 كشف ترددات مختلفة لعلامات المرافق تحت الأرض؟

نعم. يدعم ED8000 عدة ترددات LF لعلامات المرافق الخاصة بالطاقة والمياه والصرف الصحي والاتصالات والغاز وتلفزيون الكابل والتعريف العام للمرافق. لذلك فهو مناسب لشبكات المرافق المختلطة تحت الأرض، حيث قد يضم المشروع الواحد عدة أنواع من المرافق ويحتاج إلى جهاز واحد لتحديد مواقع أصول مدفونة مختلفة.

ما الفرق بين وضع Non-ID ووضع RFID ON؟

يركز وضع Non-ID على الكشف السريع عن الإشارة الصادرة من علامات RFID القياسية تحت الأرض من دون فك ترميز بيانات الهوية المخزنة. أما وضع RFID ON فيقوم بفك ترميز ID في الوقت الفعلي ويعطي تأكيداً عند العثور على علامة ID. ويمكن للفرق الميدانية اختيار السرعة أو التوافق أو قوة التأكد من التعريف وفق طبيعة المهمة.

ما عمق الكشف الذي يحققه جهاز تحديد علامات RFID تحت الأرض؟

يعتمد عمق الكشف على حجم العلامة وتكوين الهوائي وحالة التربة ومستوى التداخل. يمكن للنظام كشف علامات النطاق الكامل على عمق يزيد عن 2.4 m، وعلامات فئة ED2000 على عمق يزيد عن 2.2 m في وضع Non-ID، وعلامات Ball Marker عند حوالي 1.5 m، وعلامات Near-Surface على عمق يزيد عن 0.7 m.

هل يمكن تسجيل البيانات الميدانية أثناء التركيب؟

نعم. باستخدام تطبيق الهاتف، يستطيع القائمون على التركيب مسح الرموز الشريطية، وإضافة معلومات النقطة، وتخزين فئة المرفق، والمادة، والحجم، وتاريخ الدفن، وصور الموقع، وسجلات العاملين، ثم رفع المعلومات إلى التخزين السحابي. كما يدعم النظام التخزين المؤقت المحلي عندما تكون تغطية الشبكة في موقع العمل ضعيفة.

هل يناسب هذا المنتج تحديد مواقع الأنابيب غير المعدنية؟

نعم، فهو مفيد بشكل خاص للأنابيب غير المعدنية والمسارات المدفونة التي لا يمكن تحديدها بطرق الكشف المعدنية التقليدية. وعند وضع علامات المرافق تحت الأرض في النقاط الرئيسية، تستطيع فرق العمل لاحقاً تحديد اتجاه الأنبوب والصمامات والانحناءات والمنافذ الاحتياطية ونقاط تغيّر العمق بكفاءة أعلى.

كيف أختار إصدار الهوائي المناسب؟

غالباً ما يتم اختيار إصدار الهوائي الصغير للمشاريع القياسية لأنه يجعل جهاز التحديد أخف وزناً ويلبي احتياجات الكشف العادية بشكل جيد. أما الهوائي الأكبر فيحسّن بشكل أساسي عمق قراءة ID، لذلك يكون أنسب عندما تكون هناك حاجة إلى تأكيد علامات ID على عمق أكبر مع قبول زيادة وزن الجهاز.
