قارئ بوابة RFID UHF للتحكم في الدخول
- 1 وحدة
- CK-T4
- الهيكل الرئيسي: أبيض لؤلؤي; اللوحة: أبيض مائل للصفرة
- هيكل من ألواح الفولاذ الكربوني; لوحة سطح أكريليك
- 1530x425x216mm
قارئ بوابة RFID UHF من SCIVAS يدعم قراءة متعددة للوسوم، إنذارات EAS، شاشة لمس، وواجهات API للمكتبات والمستودعات.
يتميز نظام بوابة RFID الصناعي CK-T4 بمصفوفة من 4 هوائيات، ودقة كشف تصل إلى 99.9%، وإنذارات EAS مزدوجة، واتصال WiFi/4G لأمن المكتبات والمستودعات ومتاجر التجزئة. متوافق مع معيار ISO 18000-6C.
نظام ماسح بوابة RFID UHF CK-T4
تحكم دخول بتقنية RFID بمستوى مؤسسي مع تحليل فوري لحركة المرور
✔️ مصفوفة من 4 هوائيات لتغطية ممرات بعرض يصل إلى 6 أمتار
✔️ تشغيل بالأشعة تحت الحمراء ووضعا إنذار EAS مزدوجان
✔️ هيكل صناعي بمعيار IP65 مع مؤشر حالة LED
✔️ عدّ فوري لحركة المرور وتصدير البيانات
بوابات دقيقة، قراءات موثوقة
قارئ بوابة RFID UHF CK-T4 هو حل صناعي للتحكم في الدخول، مصمم للبيئات ذات الحركة الكثيفة. وبفضل نظام من 4 هوائيات مع قدرة قابلة للضبط حتى 33dBm، يحقق دقة كشف للوسوم تصل إلى 99.9% داخل ممرات بعرض يصل إلى 6 أمتار. يدعم الهيكل المصنوع من سبائك الألومنيوم التشغيل من -10℃ إلى 60℃، بينما تعرض شاشة اللمس الاختيارية مقاس 10.1″ بيانات الجرد في الوقت الفعلي. ومع وضعي اتصال مزدوجين Ethernet/WiFi/4G، يمكن دمجه بسهولة في المكتبات الذكية، ونقاط تفتيش المستودعات، وأنظمة أمن متاجر التجزئة.
مناسب لبوابات منع السرقة في المكتبات، وتتبع حضور العاملين في المصانع، وأمن مخارج متاجر التجزئة التي تحتاج إلى مسح جماعي لوسوم RFID.
مواصفات نظام ماسح بوابة RFID UHF CK-T4
| المواصفات الرئيسية | |
| الطراز | CK-T4 |
| اسم المنتج | نظام ماسح بوابة RFID UHF |
| المعايير الفيزيائية | |
| بروتوكول الاتصال | RJ45; RS232 (WiFi/4G اختياري) |
| المادة | جسم من صفائح الفولاذ الكربوني؛ لوحة سطحية من الأكريليك |
| المظهر | الجسم الرئيسي: أبيض لؤلؤي؛ اللوحة: أبيض مائل للعاجي |
| الأبعاد | 1530x 425 x 216mm |
| وظيفة الإنذار | إنذار صوتي ومرئي |
| الشاشة | جهاز Android متكامل بشاشة لمس 10.1″ وذاكرة 4G RAM |
| التحكم الصناعي | N29 CPU, 2G RAM, 32G ROM RK3288 CPU, 2G RAM, 8G ROM (اختياري) |
| التركيب | تركيب مدمج |
| الميزة | تشغيل بالأشعة تحت الحمراء |
| وضع التركيب | يمكن تمديد الكابل من الأعلى أو الأسفل |
| دعم المطورين | |
| واجهات API | RESTful & واجهات API أصلية (جاهز للتكامل مع IoT/ERP) |
| SDK للتطوير الثانوي | حزمة أدوات كاملة لتطوير برمجيات ثابتة وتطبيقات مخصصة |
| اللغات | Java, C# (توافق متعدد المنصات) |
| معايير الأداء | |
| نطاق التردد | 840MHz~960MHz (قابل للضبط) |
| بروتوكول الواجهة الهوائية | EPC C1G2, ISO 18000-6B/C, GB/T29768-2013 (اختياري) |
| قدرة الخرج | 0-33dBm (قابلة للضبط) |
| قدرة خرج RF (المنفذ) | 33dBm±1dBm (MAX) |
| مدى القراءة | 0-400cm (قابل للضبط) |
| ضبط قدرة الخرج | خطوة 1dB |
| الأداء | 200 وسم/ثانية |
| واجهة الشبكة | تكيفية 10M/100M |
| استجابة الإنذار | <300ms (صوت 110dB @ 1m) |
| بيئة التشغيل | |
| درجة حرارة التشغيل | -10°C ~ +50°C |
| جهد التشغيل | AC 220V ±10% |
| رطوبة التشغيل | 10%RH~90%RH |
| دخل مصدر الطاقة | AC220V |
| استهلاك الطاقة | 20W |
قارئ بوابة RFID لكشف المرور والتحكم في الممرات
تم تصميم قارئ بوابة RFID CK-T4 للمداخل والمخارج وممرات النقل ونقاط التفتيش التي لا تستطيع فيها أجهزة المسح اليدوية مواكبة حركة الأصول. وبدلا من مطالبة الموظفين بمسح كل وسم على حدة، تنشئ البوابة منطقة قراءة UHF مستقرة حول الممر وتلتقط عدة أصول موسومة أثناء عبورها. في المكتبات والمستودعات ومخازن التجزئة الخلفية وغرف الأرشيف وقاعات المعارض ومخارج اللوجستيات الخاضعة للرقابة، تساعد هذه البنية على تحويل المدخل الفعلي إلى نقطة تعريف قابلة للقياس.
يعتمد النظام في جوهره على مصفوفة من أربعة هوائيات تعمل ضمن نطاق UHF قابل للضبط من 840MHz إلى 960MHz. ويمكن ضبط خرج RF من 0 إلى 33dBm بخطوات 1dB، مما يسمح بتضييق مجال القراءة لمدخل محدد أو توسيعه لتغطية ممرات أوسع. ومع مدى قراءة قابل للتهيئة من 0 إلى 400cm وأداء قراءة جماعية يصل إلى 200 وسم في الثانية، يناسب CK-T4 المشاريع التي تتطلب حركة مستمرة، وكثافة عالية للوسوم، والتقاط بيانات موثوقا دون إبطاء العمليات اليومية.
تغطية UHF بأربعة هوائيات لممرات بوابة أوسع
بخلاف قارئ RFID المكتبي الصغير، يستخدم نظام قارئ بوابة RFID هذا بنية بوابة رأسية لوضع الهوائيات في مواقع عملية حول العنصر المار. والنتيجة هي رؤية أكثر توازنا للوسوم عند مرور الصناديق أو الكتب أو الملابس أو الملفات أو الأصول القابلة للإرجاع عبر الممر. وعند استخدامه مع وسوم أو بطاقات أو ملصقات مناسبة، يساعد النظام على تقليل النقاط العمياء الناتجة عن اتجاه الوسم أو حجب الجسم أو تكديس العناصر أو الحركة السريعة. كما يتيح لمتكاملي الأنظمة ضبط القدرة وعرض الممر ومنطق التشغيل وفق تخطيط الموقع الفعلي.
تضع SCIVAS هذا الطراز ضمن مجموعة قارئات بوابات UHF RFID للتطبيقات التي تحتاج إلى التعريف والتنبيه المرئي في الوقت نفسه. يمكن للإنذار الصوتي والمرئي المدمج الاستجابة خلال أقل من 300ms، كما يوفر صوت الإنذار بقوة 110dB على بعد متر واحد تنبيها واضحا للموظفين عند اكتشاف حركة غير طبيعية أو عناصر غير مفحوصة أو وسوم غير مصرح بها. وتساعد أوضاع إنذار EAS المتصلة وغير المتصلة البوابة على الحفاظ على سلوك أمني فعال في ظروف الشبكة المختلفة.
تشغيل بشاشة لمس وتغذية راجعة فورية في الموقع
تمنح شاشة Android الاختيارية مقاس 10.1 بوصة المشغلين في الموقع واجهة مباشرة للإحصاءات والتحقق والتنبيهات وحالة النظام. وبدلا من الاعتماد الكامل على محطة عمل بعيدة، يمكن للموظفين رؤية الملاحظات الفورية عند البوابة. وهذا مفيد في ممرات منع السرقة بالمكتبات، والتحقق من الشحنات في المستودعات، ومخارج غرف العينات، وغرف الأدوات، ونقاط إرجاع أصول الفعاليات، حيث يحتاج الشخص الموجود قرب الممر إلى تأكيد بسيط بأن عملية القراءة اكتملت.
يعد التشغيل بالأشعة تحت الحمراء تفصيلا عمليا آخر. يمكن تهيئة البوابة لتفعيل القراءة عند دخول الحركة إلى منطقة الكشف، مما يساعد على تقليل تشغيل RF غير الضروري والقراءات الخلفية. وبالنسبة لمتكاملي الأنظمة الذين يبنون حلا أكبر، يدعم CK-T4 اتصالات RJ45 وRS232 كخيارات قياسية، مع توفر WiFi و4G للشبكات المرنة. كما تسهل واجهات RESTful APIs وواجهات API أصلية ودعم Java وC# ربط الجهاز مع ERP أو IoT أو أنظمة إدارة المستودعات أو إدارة المكتبات أو منصات الأمان المخصصة.

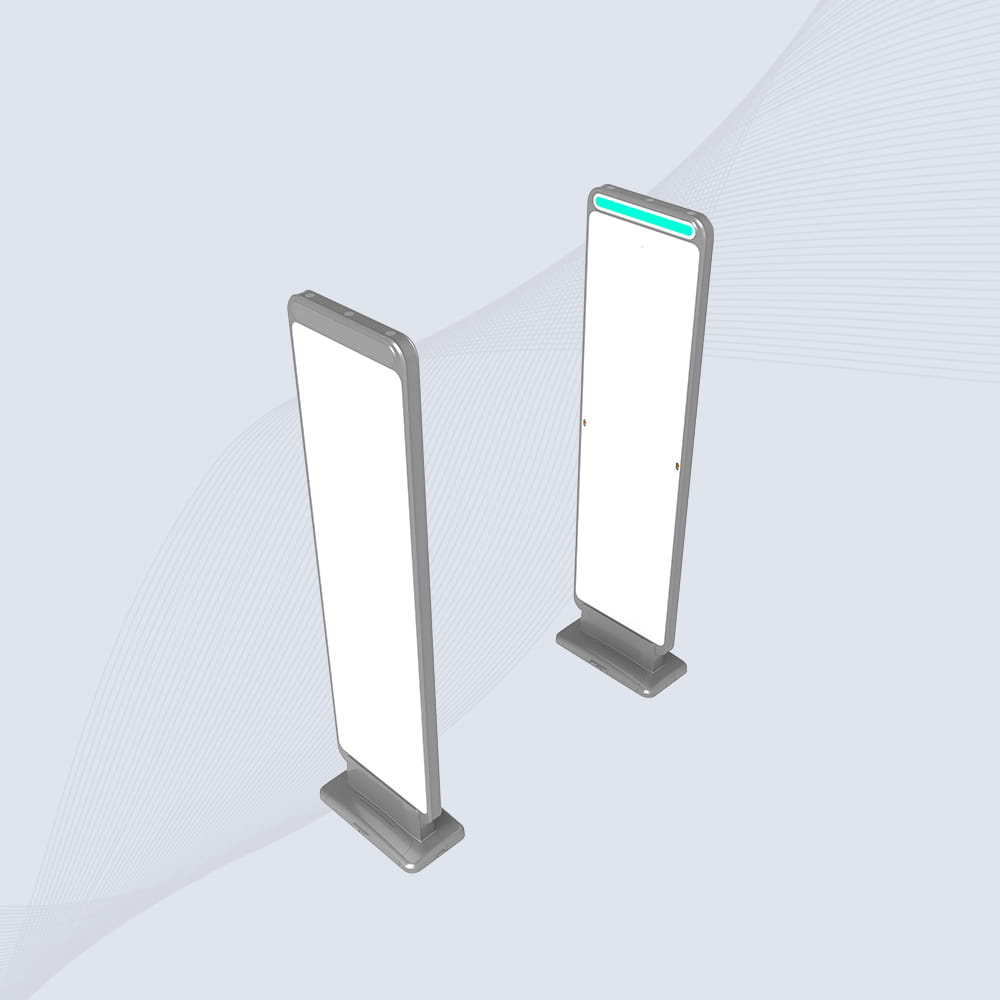

هيكل صناعي لأمن المكتبات والمستودعات ومتاجر التجزئة

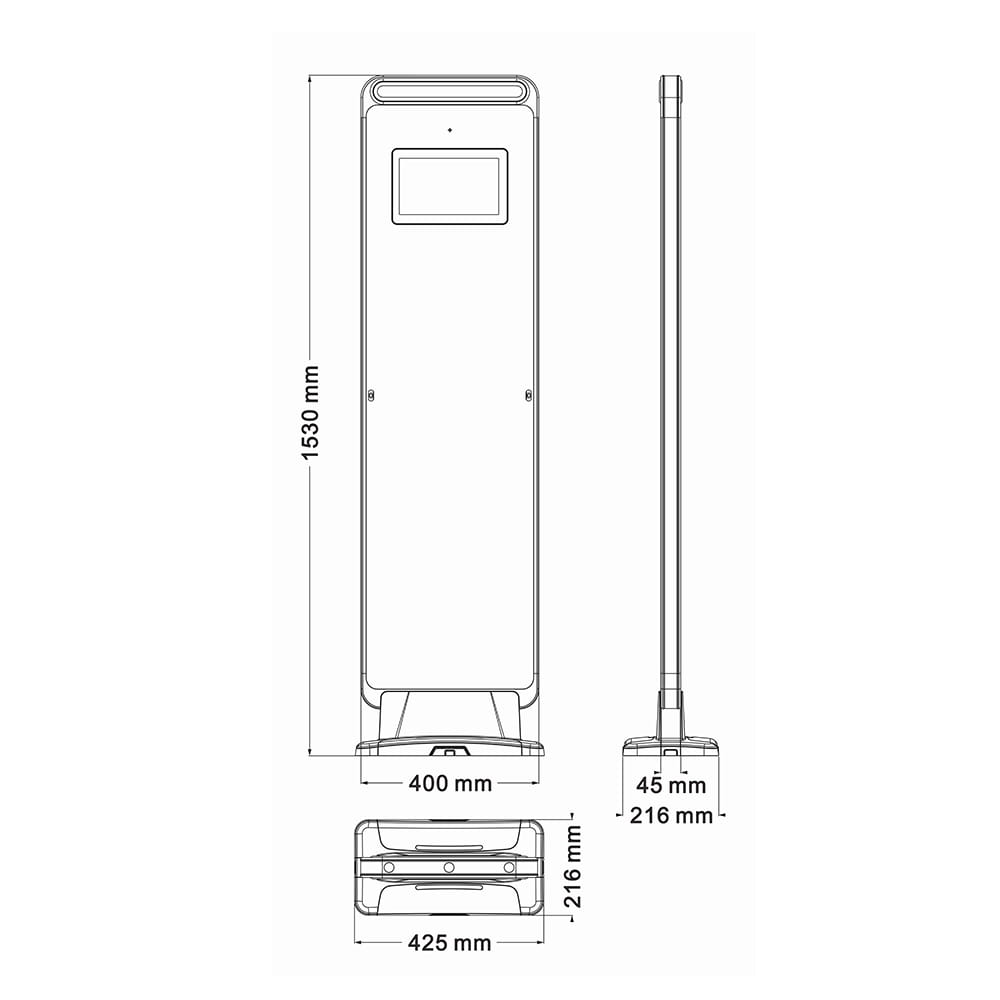

يجمع الهيكل بين جسم من صفائح الفولاذ الكربوني ولوحة سطحية من الأكريليك، ليقدم مظهر بوابة احترافيا باللون الأبيض اللؤلؤي والأبيض المائل للعاجي. وتدعم الأبعاد 1530x425x216mm التركيب المدمج، بينما يساعد توجيه الكابل من الأعلى أو الأسفل الفنيين على التكيف مع ظروف الأرضية والسقف المختلفة. كما تجعل الحماية IP65، واستهلاك الطاقة 20W، ودخل AC220V، ورطوبة التشغيل من 10%RH إلى 90%RH، ودرجة حرارة التشغيل من -10°C إلى +50°C، البوابة مناسبة للعديد من المواقع الصناعية والتجارية الداخلية.
بالنسبة لبناة الأنظمة، يمكن أن يعمل CK-T4 كقارئ ممر، أو بوابة أمان EAS، أو محطة عدّ، أو عقدة لجمع البيانات. ففي مخرج المستودع، يمكنه مقارنة البضائع الموسومة التي تمر عبر البوابة فعليا مع أمر الشحن الصادر. وفي المكتبة، يمكنه تحديد الكتب أو الملفات التي تتحرك عبر ممر الخروج وإطلاق تنبيهات للعناصر غير المعالجة. وفي عمليات التجزئة أو المعارض، يمكنه تسجيل تدفق الأصول، وتحسين معالجة الإرجاع، ومساعدة الموظفين على اكتشاف الاستثناءات بسرعة أكبر.
التكامل مع الوسوم والملصقات وتخطيط الهوائيات
يعتمد نجاح النشر على عمل القارئ والوسم وخطة التركيب كوحدة واحدة. يمكن لـ SCIVAS دعم فرق المشاريع التي تحتاج إلى ملصقات أو بطاقات أو وسوم متوافقة مع أسطح وأنواع أصول مختلفة. وعندما يتطلب المشروع مناطق قراءة إضافية خارج البوابة، يمكن أيضا النظر في استخدام هوائيات UHF RFID ذات الصلة للأرفف أو محطات التعبئة أو نقاط الناقلات أو مناطق التحقق الثانوية.
بصفته قارئ بوابة RFID، لا يعد CK-T4 مجرد قطعة من الأجهزة؛ بل هو نقطة تفتيش قابلة للتحكم لحركة الأصول. وتظهر قيمته بشكل أوضح عندما يجب تعريف عدة عناصر بسرعة، وعندما ينبغي أن تكون الإنذارات الأمنية مرئية للموظفين، وعندما تحتاج فرق البرمجيات إلى بيانات منظمة من كل عملية مرور. وبالمقارنة مع المسح اليدوي، تساعد البوابة على تحسين الاتساق، وتقليل القراءات المفقودة، وجعل تدفق الأصول أسهل إدارة في العمليات اليومية. ويمكن لـ SCIVAS تقديم دعم في تهيئة إعدادات القدرة، واختيار الواجهات، وتخطيط التركيب، ومطابقة التطبيق، بحيث تلائم البوابة سير العمل الحقيقي للمستخدم بدلا من إجبار سير العمل على التكيف مع الجهاز.
الأسئلة الشائعة
س1: ما الاستخدام الرئيسي لقارئ بوابة RFID CK-T4؟
يستخدم CK-T4 بشكل رئيسي لتعريف عدة وسوم RFID UHF أثناء مرور الأصول عبر ممر البوابة. وهو مناسب لمخارج المكتبات، ونقاط تفتيش المستودعات، وغرف الأرشيف، ومخازن التجزئة الخلفية، والممرات اللوجستية الخاضعة للرقابة حيث تحتاج الفرق إلى تحقق أسرع من المسح اليدوي.
س2: ما عرض منطقة قراءة RFID القابل للتهيئة؟
يمكن ضبط مدى القراءة من 0 إلى 400cm، وذلك حسب نوع الوسم، وضبط الهوائي، وإعداد القدرة، ومسافة التركيب، والتداخل في الموقع. وبالنسبة للممرات الأوسع، تساعد بنية الهوائيات الأربعة على إنشاء مجال قراءة أكثر توازنا، لكن يجب دائما اختبار الأداء النهائي باستخدام الوسوم والأصول الفعلية.
س3: هل يدعم نظام قارئ بوابة RFID إنذارات منع السرقة؟
نعم. يدعم CK-T4 إنذارات صوتية ومرئية، مع استجابة إنذار أقل من 300ms وصوت 110dB على بعد متر واحد. ويمكن استخدامه لمنطق أمان شبيه بـ EAS في المكتبات أو مخارج التجزئة أو غرف العينات أو مناطق التخزين التي يجب فيها ملاحظة حركة الأصول غير المصرح بها بسرعة.
س4: هل يمكن توصيل CK-T4 ببرامج ERP أو المستودعات؟
نعم. يدعم النظام اتصالات RJ45 وRS232، مع WiFi و4G اختياريين للشبكات المرنة. وتتيح RESTful APIs وواجهات API أصلية ودعم Java وC# للمطورين ربط البوابة مع ERP أو WMS أو أنظمة إدارة المكتبات أو لوحات IoT أو برامج التحقق من الدخول المخصصة.
س5: ما أنواع الوسوم أو البطاقات التي يمكن لهذه البوابة قراءتها؟
تعمل البوابة مع وسائط RFID UHF المتوافقة التي تتبع البروتوكولات المدعومة مثل EPC C1G2 وISO 18000-6C. وبحسب المشروع، يمكن للمستخدمين اختيار ملصقات أو وسوم صلبة أو بطاقات أو معرفات UHF أخرى. وينبغي أن يتوافق اختيار الوسم مع المادة وموقع التثبيت ومسافة القراءة المطلوبة.
س6: هل هذا المنتج مناسب للبيئات الصناعية؟
يستخدم CK-T4 جسما من الفولاذ الكربوني، ولوحة سطحية من الأكريليك، وحماية IP65، ودخل AC220V، واستهلاكا للطاقة 20W. وهو مصمم للعمل في درجة حرارة من -10°C إلى +50°C ورطوبة من 10%RH إلى 90%RH، مما يجعله مناسبا لكثير من سيناريوهات المستودعات والمكتبات والتجزئة وإدارة المرافق الداخلية.
س7: كيف يختلف CK-T4 عن قارئات RFID العادية؟
قد تحتاج قارئات RFID العادية إلى هوائيات منفصلة، وتجهيزات تثبيت، وأجهزة عرض برمجية. أما CK-T4 فيجمع هيكل البوابة، وترتيب الهوائيات، والتغذية الراجعة للإنذار، والتشغيل بالأشعة تحت الحمراء، وخيارات شاشة اللمس، وواجهات التكامل في نظام واحد موجه للممرات، مما يسهل بناء حل كامل للممرات الخاضعة للتحكم.
