قارئ QR وNFC لتأمين الدخول متعدد الوسائط

اكتشف ماسح RFID بتردد 13.56MHz من فئة القرب، وهو قارئ NFC متعدد الاستخدامات صُمم لتطبيقات متنوعة. يدعم هذا قارئ RFID بروتوكولات ISO14443A/B، ويوفر قراءة سريعة وموثوقة للبطاقات في بيئات الاستخدام المكتبي. وبفضل تصميمه المدمج والمتين، فهو مناسب لأنظمة التحكم في الدخول، وتسجيل الحضور والانصراف، وإدارة المكتبات. احصل على أداء دقيق وفعّال مع قارئ USB مكتبي أساسي وسهل الدمج.

يعد قارئ بطاقات الدخول برمز QR من حلولنا الذكية الجديدة للتحكم في الدخول. يتميز بسرعة قراءة عالية، ومعدل تعرف مرتفع، وتوافق قوي، ويمكن توصيله بأي وحدة تحكم تدعم إدخال Wiegand. يُستخدم على نطاق واسع في إدارة دخول المكاتب، وإدارة السياحة، وإدارة دخول الزوار في المجمعات السكنية، وقاعات الخدمات الإدارية، وأنظمة بوابات الدخول، وأجهزة الزوار الذكية، وترقية أنظمة التحكم في الدخول القديمة ضمن مشاريع المباني الذكية.

استعادة إعدادات المصنع: استخدم أداة رفيعة لإدخالها في فتحة REST الموجودة في الجهة الخلفية من قارئ رمز QR، ثم اتركها إلى أن يعيد قارئ رمز QR التشغيل تلقائيًا.

المزايا:

1. DC 12V 1000MA
2. إمكانية اختيار بطاقة EM أو بطاقة Mifare
3. التعرف على رمز QR المطبوع أو المعروض على الشاشة
4. دعم خرج Wiegand 26/34 لأنظمة التحكم في الدخول التابعة لجهات خارجية
5. خيارات إخراج RS232 وRS485 ولوحة مفاتيح افتراضية عبر USB ومنفذ تسلسلي افتراضي عبر USB وHTTP وMQTT

توصيل الأسلاك:

VCC:DC12;

GND:GND;

D0:DATA0;

D1:DATA1;

LED:مؤشر LED;

BEEP:الصوت;

TX/R+:RS232+/RS485+;

RX/R-:RS232-/RS485-;

SPK-, SPK+:غير محدد;

RJ45: الاتصال بالشبكة وضبط معلمات القارئ عبر برنامج الكمبيوتر؛ يُستخدم في وضع HTTP

Micro-USB: للاتصال في وضع لوحة المفاتيح الافتراضية عبر USB ووضع المنفذ التسلسلي الافتراضي عبر USB.

ملاحظات:
1: لا تقم بتوصيل مصدر الطاقة إلى منافذ SPK+ وSPK-؛
2: عند استخدام خرج Wiegand، يجب أن يلتزم رمز QR بمبدأ تكوين رقم سداسي عشري واحد من 0 إلى F. وعندما يتوافق رمز QR مع هذا المبدأ، يمكن لوحدة التحكم استقبال بيانات البطاقة؛ أما إذا لم يتوافق رمز QR مع هذا المبدأ، فلن تتمكن وحدة التحكم من استقبال بيانات البطاقة؛
3: عند استخدام خرج Wiegand، يكون خرج رمز QR الافتراضي رقمًا عشريًا.

نظرة عامة على ماسح رمز QR للتحكم في الدخول

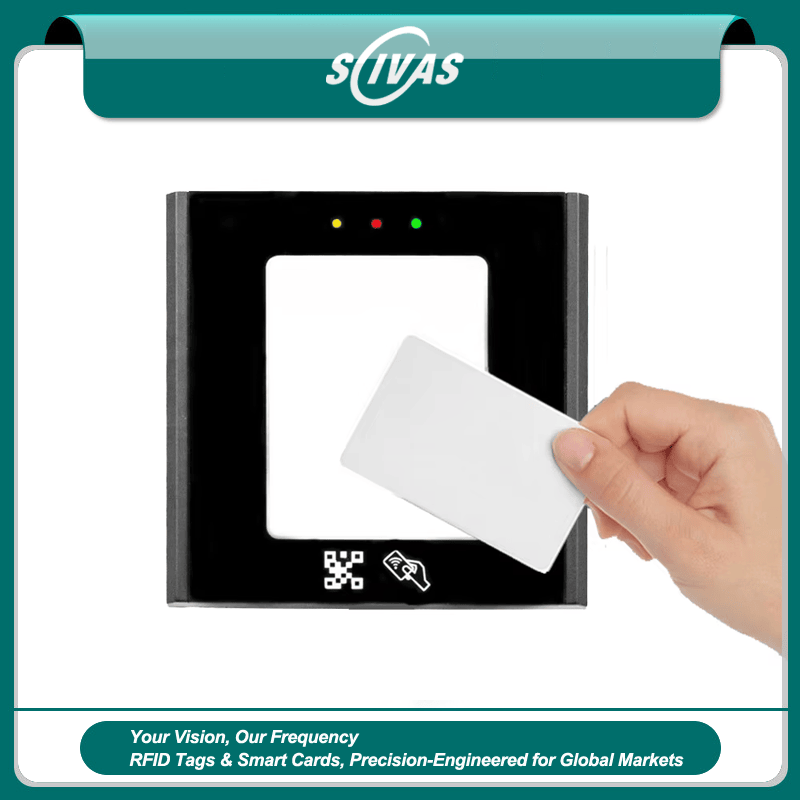

صممت SCIVAS هذا الماسح الضوئي لرموز QR للتحكم في الدخول كوحدة مصادقة مدمجة للأبواب والبوابات الدوارة ومكاتب الاستقبال وبوابات المجمعات والمباني المكتبية والحرم الجامعي ونقاط إدارة الزوار. يجمع الجهاز بين التعرف البصري على رموز QR وقراءة البطاقات اللاتلامسية، مما يسمح لنقطة دخول واحدة بقبول تصاريح QR عبر الهاتف، ورموز الزوار المطبوعة، وبطاقات الموظفين، وبيانات الاعتماد المؤقتة دون أن يضطر مالك المشروع إلى الاعتماد على وسيلة تحقق واحدة فقط. وبالنسبة لمتكاملي الأنظمة الذين يقومون بترقية المداخل القديمة المعتمدة على البطاقات فقط، فإنه يوفر جسرًا عمليًا بين وحدات التحكم التقليدية في الأبواب وسير عمل الدخول الرقمي.

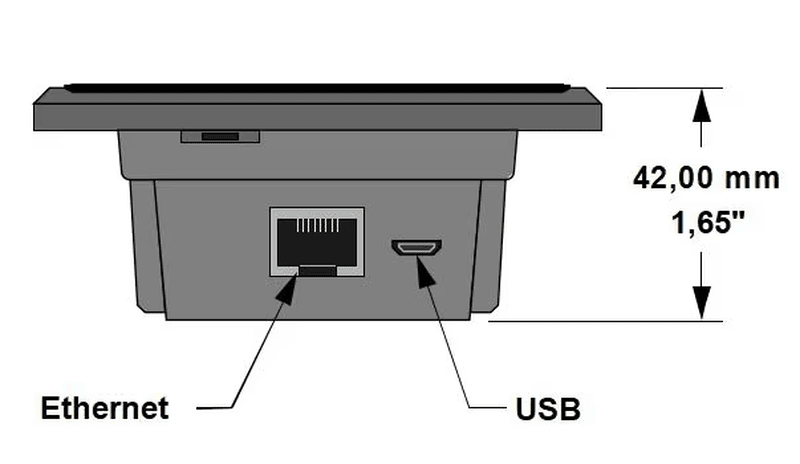

يأتي القارئ بتنسيق تركيب 86-type مع هيكل أسود من ABS وجسم بأبعاد 86 x 86 x 42 mm، لذلك يمكن تثبيته بشكل أنيق على الحائط أو استخدامه في وضع مسح مكتبي عندما يتطلب تخطيط المشروع ذلك. تساعد نافذة المسح المصنوعة من الزجاج المقسّى على حماية المنطقة البصرية من اللمس اليومي والغبار والاستخدام العام المتكرر. كما تجعل زاوية القراءة البالغة 45° تقديم بيانات الاعتماد أكثر طبيعية للمستخدمين، خاصة عند عرض رمز QR من شاشة الهاتف عند بوابة دوارة أو مكتب استقبال. وتساعد خاصية الاستشعار التلقائي، ومؤشر العمل الأحمر، ومؤشر التغذية الراجعة الأخضر، والتنبيه الصوتي، المستخدمين على معرفة ما إذا تم التقاط بيانات الاعتماد بنجاح.

مصادقة سريعة برمز QR والبطاقة

بوصفه قارئ دخول برمز QR، يقرأ الجهاز رموز QR والرموز الشريطية أحادية البعد بزمن استجابة أقل من 200 ms. ويبلغ مدى قراءة QR من 0 إلى 20 cm، مما يجعله مناسبًا لتذاكر الهاتف، ورموز الحجز، وتصاريح الموظفين، وإيصالات الزوار المطبوعة، وملصقات تسجيل الدخول الذاتي. أما بالنسبة للتحقق بالبطاقات، فيمكن تهيئة القارئ لبطاقات EM أو بطاقات MIFARE، مع مدى قراءة للبطاقة يقارب 3–6 cm. وتعد هذه القدرة على التعامل مع بيانات اعتماد مختلطة مهمة للمباني التي تحتاج إلى دخول الزوار عبر QR أثناء النهار، مع الاستمرار في دعم دخول الموظفين بالبطاقات على مدار الساعة.

يمكن لنفس الجهاز أيضًا أن يناسب المشاريع التي تستخدم بالفعل بطاقات RFID من SCIVAS لتعريف الموظفين أو الأعضاء أو الفنادق أو الحرم الجامعي. فبدلًا من استبدال جميع بيانات الاعتماد الحالية، يستطيع متكامل النظام الاحتفاظ بدخول البطاقات للمستخدمين الدائمين وإضافة دخول QR للزوار أو المقاولين أو عمليات التسليم أو المواعيد أو حركة الفعاليات المؤقتة. وهذا يقلل التعقيد أثناء ترحيل النظام ويمنح منصة التحكم في الدخول مرونة أكبر عندما تتغير صلاحيات المستخدمين بشكل متكرر.

واجهات لوحدات التحكم في الأبواب ومنصات البرامج

يدعم ماسح USB لرموز QR للتحكم في الدخول خرج Wiegand 26/34 لوحدات التحكم القياسية في الأبواب، إضافة إلى اتصالات RS232 وRS485 وUSB للأنظمة المضيفة. ويمكن لوضع لوحة المفاتيح الافتراضية عبر USB إرسال البيانات الممسوحة مباشرة إلى حقول البرامج، بينما يكون وضع المنفذ التسلسلي الافتراضي عبر USB أكثر ملاءمة للتطبيقات التي تحتاج إلى معالجة بيانات منظمة. كما يتوفر TCP/IP كواجهة شبكة اختيارية، ويمكن اختيار خرج HTTP أو MQTT لمشاريع التحكم في الدخول المتصلة بالمنصات. وتساعد هذه الخيارات على تكييف القارئ بسهولة مع علامات تجارية مختلفة من وحدات التحكم، وبرامج الإدارة المحلية، وأنظمة الزوار المتصلة بالسحابة، وتصميمات المحطات المدمجة.

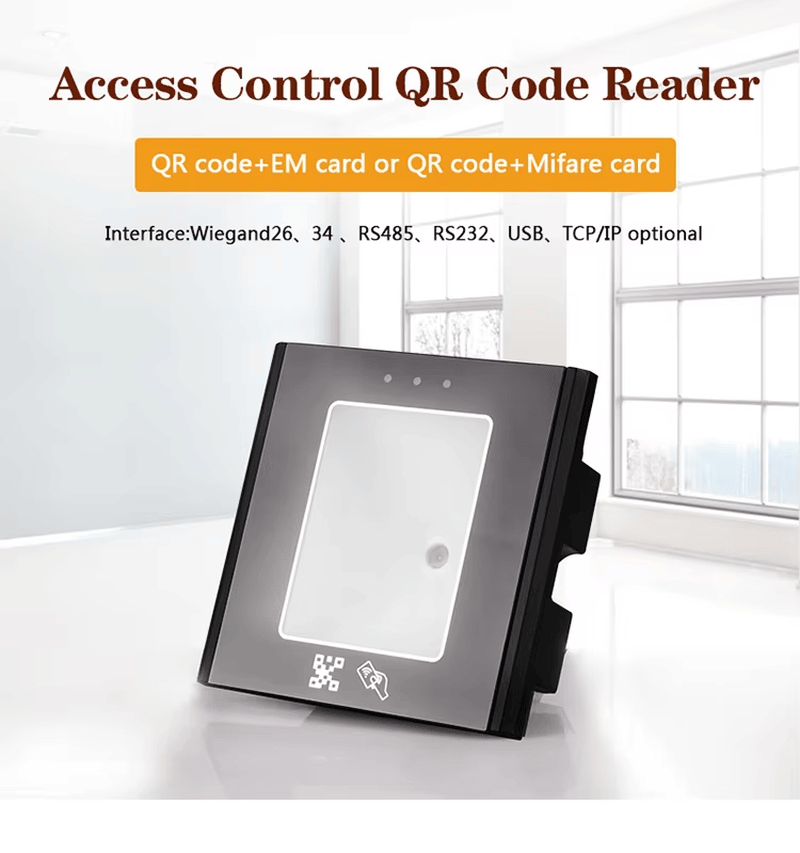

يدعم إدخال الجهد الواسع من 4–15 V والتيار المقنن 800 mA تصميمًا كهربائيًا أكثر مرونة. وفي التوصيلات النموذجية للتحكم في الدخول، يوفر الجهاز وصلات VCC وGND وD0 وD1 وLED وBEEP وTX/R+ وRX/R-. ويمكن استخدام RJ45 لضبط المعلمات المتعلقة بالشبكة ووضع HTTP، بينما يدعم Micro-USB الاتصال في وضع لوحة المفاتيح الافتراضية عبر USB والمنفذ التسلسلي الافتراضي. وتتيح فتحة إعادة الضبط في الخلف للفنيين استعادة إعدادات المصنع باستخدام أداة رفيعة عند استكشاف الأعطال أو إعادة نشر القارئ في مشروع آخر.

مصمم لبيئات التحكم في الدخول العملية

يعمل القارئ في درجات حرارة من -20°C إلى 70°C ويدعم رطوبة من 10% إلى 90%، مما يجعله مناسبًا للعديد من مواقع الدخول الداخلية وشبه المحمية. كما يعمل مع بيئات Windows XP وWindows 7 وWindows 8 وWindows 10 وLinux. وفي الاستخدام اليومي، يمكنه دعم دخول المكاتب، ومداخل الشقق، وتسجيل الدخول في الصالات الرياضية، ودخول المواقع السياحية، والتحكم في زوار المدارس، وقاعات الخدمات الإدارية، ومشاريع البوابات الدوارة التي تتطلب مسحًا سريعًا وتغذية راجعة بسيطة للمستخدم.

بالنسبة للمشترين الذين يقارنون بين قارئات وصول RFID وأجهزة المصادقة المعتمدة على QR، يكون هذا الطراز مفيدًا عندما تتطلب سياسة الدخول قبول البطاقات المادية وبيانات الاعتماد الرقمية القائمة على الأكواد في الوقت نفسه. كما يندرج بشكل طبيعي ضمن مشاريع الدخول التي تحتاج إلى ماسحات RFID لرموز QR للتعريف الهجين. ويمكن لـ SCIVAS دعم احتياجات التوريد بنظام OEM والمشاريع من خلال تكوين عتادي مستقر، ووثائق واجهات واضحة، وتواصل هندسي عملي مع متكاملي الأنظمة، ومقاولي الأمن، ومطوري البرمجيات، وموزعي أنظمة التحكم في الدخول.

عند اختيار ماسح QR لدخول الأبواب، يهتم المشترون عادة بسرعة التعرف، وتنسيق التركيب، وتوافق المخرجات، واتصال البرامج، وترحيل بيانات الاعتماد، وسهولة الصيانة على المدى الطويل. ويتم وضع هذا الطراز لتلبية متطلبات المشاريع الواقعية، وليس لمجرد قراءة رموز البيع بالتجزئة البسيطة. ومن خلال الجمع بين وظائف قارئ QR للتحكم في الدخول، وقدرة قارئ NFC وQR للدخول، وخرج وحدة تحكم Wiegand، واتصال USB مع النظام المضيف، وخيار نقل البيانات عبر الشبكة، يساعد مشاريع التحكم في الدخول على الانتقال من الدخول بالبطاقات فقط إلى نظام أكثر مرونة لبيانات الاعتماد الرقمية.

الأسئلة الشائعة

ما نوع مشاريع التحكم في الدخول المناسبة لهذا الماسح الضوئي لرمز QR؟

يناسب المكاتب، ومداخل المجمعات السكنية، والمدارس، والصالات الرياضية، والمواقع ذات التذاكر، ومناطق استقبال الزوار، والقاعات الإدارية، وتركيبات البوابات الدوارة. وتتمثل ميزته الأساسية في التعامل مع بيانات اعتماد هجينة، حيث يمكن للمستخدمين الدائمين الاستمرار في استخدام البطاقات، بينما يقدم الزوار أو المقاولون أو المستخدمون المؤقتون رمز QR من الهاتف أو تصريحًا مطبوعًا أو منصة إدارة.

هل يمكن للقارئ العمل مع وحدة تحكم أبواب Wiegand موجودة؟

نعم. يدعم القارئ خرج Wiegand 26/34، لذلك يمكن توصيله بالعديد من لوحات التحكم القياسية في الدخول التي تقبل بالفعل بيانات اعتماد Wiegand. وعند استخدام خرج QR عبر Wiegand، يجب أن يتبع محتوى QR المشفر قواعد تنسيق رقمية أو سداسية عشرية متوافقة حتى تتمكن وحدة التحكم من استقبال البيانات وتفسيرها بشكل صحيح.

هل يدعم الجهاز رموز QR وبيانات اعتماد بطاقات RFID؟

نعم. تم تصميم الوحدة للمصادقة برمز QR والبطاقة ضمن قارئ واحد. فهي تقرأ رموز QR والرموز أحادية البعد من خلال فك الترميز البصري، ويمكن تهيئتها لقراءة بطاقات EM أو MIFARE. وهذا يجعلها عملية للمشاريع التي تحتاج إلى تصاريح زوار QR ودخول موظفين بالبطاقات على الباب نفسه.

كيف يعمل اتصال USB مع برنامج النظام المضيف؟

يمكن أن يعمل USB كلوحة مفاتيح افتراضية أو كمنفذ تسلسلي افتراضي. ويعد وضع لوحة المفاتيح الافتراضية مناسبًا عندما يلزم إدخال القيمة الممسوحة مباشرة في حقل برمجي، بطريقة مشابهة لإدخال لوحة المفاتيح. أما وضع المنفذ التسلسلي الافتراضي فهو أفضل عندما يحتاج تطبيق النظام المضيف إلى اتصال أكثر تحكمًا، أو تحليل بيانات، أو تكامل مع نظام دخول يعمل على Linux أو Windows.

ما مسافة المسح المناسبة لتصاريح QR عبر الهاتف؟

يبلغ مدى قراءة رمز QR من 0 إلى 20 cm في الظروف العادية، وذلك بحسب حجم الرمز وسطوع الشاشة وجودة الطباعة وزاوية العرض. وتساعد زاوية المسح البالغة 45° المستخدمين على تقديم الهواتف أو التصاريح المطبوعة بطريقة طبيعية. أما بالنسبة لبيانات اعتماد البطاقات، فيبلغ مدى القراءة المعتاد نحو 3–6 cm، مما يدعم تحققًا قريبًا ومقصودًا عند الدخول.

هل يمكن لهذا القارئ إرسال البيانات إلى شبكة أو منصة؟

نعم، حسب التكوين. يمكن اختيار TCP/IP كواجهة اختيارية، كما تتوفر أوضاع خرج HTTP أو MQTT للتطبيقات المرتبطة بالمنصات. ويكون ذلك مفيدًا عندما يحتاج مشروع التحكم في الدخول إلى إرسال بيانات QR أو البطاقة الممسوحة إلى برنامج إدارة أو نظام زوار أو منصة مصادقة متصلة، بدلًا من الاكتفاء بوحدة تحكم محلية.

كيف يمكن للفنيين استعادة إعدادات المصنع أثناء التركيب؟

يحتوي القارئ على فتحة إعادة ضبط في الجهة الخلفية مخصصة لاستعادة الإعدادات الافتراضية. وأثناء الصيانة، يمكن للفني استخدام أداة رفيعة للضغط على نقطة إعادة الضبط إلى أن يعيد الجهاز التشغيل. وتكون هذه الوظيفة مفيدة عندما يحتاج القارئ إلى إعادة تهيئة، أو نقله إلى مشروع آخر، أو استعادته بعد ضبط معلمات غير صحيحة.
