قارئ وصول معدني للأبواب مع واجهة Wiegand

يوفّر قارئ RFID القريب هذا حلاً عمليًا وآمنًا للتحكم في دخول الأبواب. فهو يجمع بين لوحة مفاتيح لإدخال كلمة المرور وقارئ بطاقات RFID في وحدة مستقلة واحدة، ما يجعله مناسبًا للتركيب السريع دون الحاجة إلى جهاز كمبيوتر. يناسب الاستخدام في الشقق والمكاتب والمصانع، كما يساعد هيكله المتين على دعم التشغيل في البيئات الداخلية والخارجية شبه المحمية. يمكن فتح الباب بسرعة باستخدام كلمة مرور أو بطاقة EM/ID متوافقة.

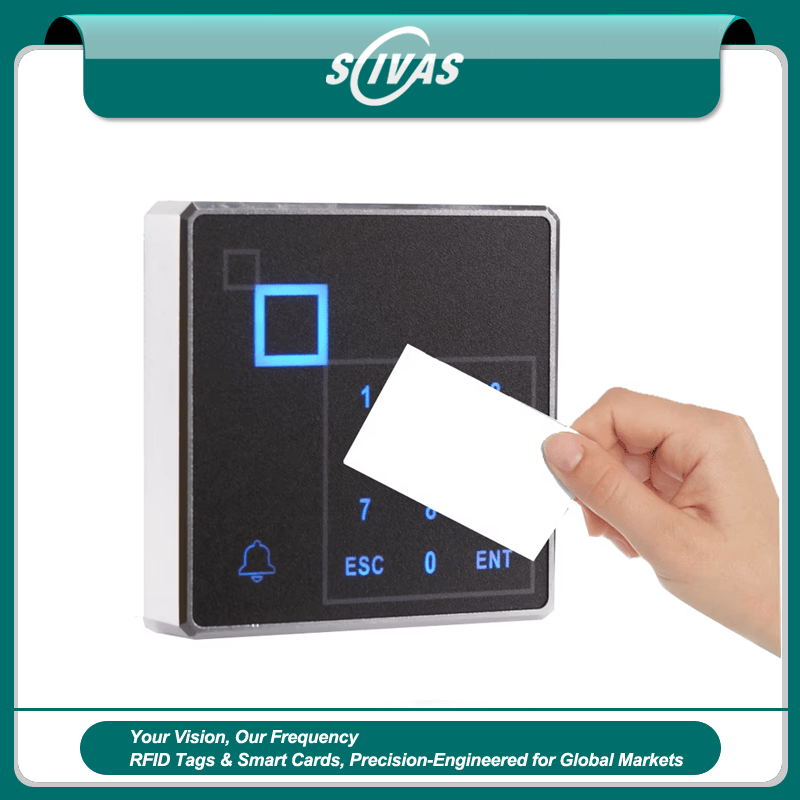

قارئ RFID قريب مستقل بكلمة مرور رقمية وبطاقة تحكم

قارئ لوحة مفاتيح معدني لنظام التحكم في قفل الباب بتقنية RFID

قارئ بطاقات RFID للتحكم في الدخول يعمل بتردد منخفض، ويدعم بطاقات EM 4100 وEM4200 وTK4100 والبطاقات المتوافقة معها. كما تتوفر واجهات Wiegand26 وWiegand34 وRS232 وRS485 كخيارات، مما يجعل استخدامه ونشره سهلاً، ويساعد على توصيله بسرعة مع أجهزة التحكم الأخرى في أنظمة الأبواب.

يُستخدم على نطاق واسع في تطبيقات أنظمة التحكم في الدخول، وتسجيل الحضور، وتسجيل الزوار، ومجالات التحقق من الهوية وغيرها.

المواصفات

إخراج بيانات قياسي بصيغة Wiegand 26bits/ Wiegand34bits، مع خيارات قارئ RFID بواجهات RS232 وRS485

سرعة استجابة أقل من 0.2 ثانية

زمن قراءة قريب أقل من 0.5 ثانية:

مدى قراءة قريب 2-15cm

يدعم بطاقة EM 4100 ID أو ما يتوافق معها (64bits، Manchester Code) وبطاقة Mifare 1 بتردد 13.56 MHz

درجة حرارة محيطة من -25℃ إلى 75℃، ورطوبة محيطة 10%-90%

هوائي مدمج

مؤشر LED مدمج بلونين

مكبر صوت مدمج (جرس تنبيه)

جهد تشغيل DC 12V، تيار تشغيل 70mA

مسافة اتصال 100 متر

نقل بيانات في الوقت الفعلي

اللون أسود أو أبيض

هيكل PVC (راتنج أسود لوظيفة مقاومة الماء)

التركيب

استخدم مفك براغٍ من نوع + لفك البرغي بين اللوحة واللوحة الأم، ثم ثبّت اللوحة الأم على الجدار الجانبي باستخدام السدادة البلاستيكية والبراغي.

ملاحظات

1. تأكد من الجهد الكهربائي (DC12V) وميّز بين القطب الموجب والقطب السالب لمصدر الطاقة.

2. عند استخدام مصدر طاقة خارجي، تأكد من مشاركة الطاقة مع صندوق التحكم أو استخدام نفس خط GND.

3. عندما تزيد المسافة بين قارئ البطاقة ووحدة التحكم عن 50m، يُرجى استخدام خط طاقة بمقطع لا يقل عن 1.5 سنتيمتر مربع، أو استخدام عدة أسلاك شبكة متوازية.

قارئ وصول معدني لمشاريع أمان الأبواب

صُمم قارئ الوصول المعدني للأبواب من SCIVAS للمركّبين والموزعين ومشتري المشاريع الذين يحتاجون إلى جهاز دخول مدمج للمداخل الخاضعة للتحكم دون بناء نظام إدارة كبير ومعقد. يجمع J103 بين قراءة RFID القريبة والمصادقة عبر رمز PIN في وحدة واحدة مثبتة على الجدار، مما يجعله مناسبًا لأبواب المكاتب، ومداخل الشقق، وغرف الموظفين، ومناطق المستودعات، وغرف المعدات، ونقاط التفتيش داخل المنشآت الصغيرة. وبالنسبة للمشترين الذين يقارنون بين قارئ باب RFID معدني وقارئ لوحة مفاتيح لدخول الشقق أو المكاتب، يوفر هذا الطراز توازنًا عمليًا بين سهولة التشغيل، والتوافق مع وحدات التحكم، والتعرف المستقر على بيانات الاعتماد. وهو مناسب للتحكم في أقفال الأبواب، وربط أنظمة الحضور، وتسجيل الزوار، وتطبيقات التحقق من الهوية حيث تكون القراءة المستقرة، والأسلاك البسيطة، وسرعة الاستخدام أهم من الوظائف البرمجية المعقدة.

في مشاريع دخول الأبواب، يمكن للقارئ العمل مع بطاقات شائعة متوافقة مع EM بتردد 125KHz مثل EM4100 وEM4200 وTK4100 وTK4001. كما يمكن مناقشة خيار 13.56MHz لمشاريع بيانات اعتماد من نوع MIFARE. تساعد هذه المرونة موردي الأنظمة على مطابقة نفس تصميم القارئ مع برامج بطاقات مختلفة، بما في ذلك بطاقات هوية الموظفين، وبيانات اعتماد الزوار، وبطاقات بطاقات RFID الحالية. وبصفته قارئ وصول RFID بتردد 125KHz للتحكم في قفل الباب، فإن مسافة القراءة النموذجية البالغة 3–8cm عملية لنقاط الدخول، حيث يستطيع المستخدم تمرير البطاقة بالقرب من اللوحة الأمامية دون تشغيل غير مقصود من مسافة طويلة.

وصول مستقل عبر RFID ورمز PIN في قارئ واحد

يكون هذا المنتج مفيدًا عندما يحتاج الموقع إلى قارئ دخول مستقل للأبواب مع دعم لوحة المفاتيح. يمكن للمستخدمين فتح الباب عبر تمرير بطاقة مصرح بها أو إدخال رمز PIN، بحسب طريقة ضبط التركيب. في المكاتب الصغيرة والغرف الخاصة، يسهّل ذلك الوصول اليومي. وفي المستودعات والمساكن وغرف المدارس ومداخل المنشآت المحلية، يوفّر وسيلة اقتصادية لتقييد الدخول على الأشخاص المعتمدين فقط. كما تمنح لوحة المفاتيح المسؤولين طريقة بديلة عندما تُنسى البطاقة أو تتلف أو تكون قيد الاستبدال.

خيارات بيانات الاعتماد والواجهات

يدعم J103 خيارات واجهات Wiegand 26 وWiegand 34 وRS232 وRS485، مما يسمح له بالاتصال بالعديد من صناديق التحكم وأنظمة التحكم في دخول الأبواب. يُستخدم مخرج Wiegand عادةً مع لوحات التحكم القياسية في الدخول، بينما قد تكون RS485 مفيدة عند الحاجة إلى مسافة اتصال أطول. وعندما يتطلب المشروع قارئ وصول معدني بواجهة Wiegand لباب مكتب، يمكن للمركّبين مطابقة صيغة الإخراج مع وحدة التحكم قبل التركيب. وتشير المواصفات القديمة إلى أن مسافة اتصال Wiegand أقل من 100m، وRS232 أقل من 10m، وRS485 تصل إلى 1200m في ظروف التمديد المناسبة. وهذا يجعل القارئ قابلاً للتكيف مع التركيبات البسيطة لباب واحد وكذلك المشاريع التي تتطلب الاتصال بوحدات تحكم خارجية.

تفاصيل عملية للهيكل والطاقة والتركيب

يسهّل الحجم المدمج 86x86x20mm تركيبه على الجدران القياسية وفي مشاريع استبدال أجهزة الأبواب القائمة. وتعرض مواصفات J103 الحالية هيكلًا أسود من ABS، وهوائيًا مدمجًا، ومؤشر حالة LED باللونين الأحمر والأخضر، وجرسًا مدمجًا للتنبيه أثناء التشغيل. يعمل القارئ بجهد DC 9V–16V، مع استهلاك تيار منخفض أقل من 60mA وفقًا لجدول المعلمات. ويساعد نطاق درجة حرارة التشغيل من -25°C إلى +75°C على دعم العديد من بيئات التركيب الداخلية وشبه المحمية. ولأفضل استقرار، ينبغي للمركّبين التحقق من قطبية التيار المستمر، ومشاركة خط الأرضي بشكل صحيح مع وحدة التحكم، واستخدام سماكة كابل مناسبة عند تركيب القارئ بعيدًا عن صندوق التحكم.

من زاوية المشتريات، لا يُعد هذا القارئ المعدني للتحكم في الأبواب مجرد مكوّن منفرد، بل جزءًا من منظومة متكاملة لبيانات الاعتماد. يمكن لـ SCIVAS دعم المشترين الذين يحتاجون إلى بطاقات دخول مطابقة، وخيارات تردد متوافقة، ومناقشة التغليف المخصص، واختيار المنتجات ضمن حلول الوصول ذات الصلة. وعندما يتطلب المشروع نماذج أخرى لدخول الأبواب، يمكن للمشترين مقارنة هذا الجهاز مع قارئات قارئات RFID للتحكم في الوصول من SCIVAS لاختيار الشكل الأنسب للمتطلبات المعتمدة على وحدة التحكم، أو لوحة المفاتيح، أو التردد المزدوج، أو القراءة بعيدة المدى.

التطبيقات الموصى بها

يُوصى بهذا القارئ لاستخدامه في دخول المكاتب، ومداخل الشقق، ونقاط حضور الموظفين، وأبواب المستودعات، وغرف التخزين، والفصول الدراسية، ومداخل المجتمعات السكنية، والمصانع الصغيرة، ومناطق المعدات. وهو مناسب بشكل خاص عندما يرغب المشتري في قارئ دخول RFID للأبواب يمكن تركيبه بسرعة، ولا يحتاج إلى جهاز كمبيوتر للتشغيل الأساسي، ويمكنه العمل مع بنية التحكم في الدخول الحالية. كما أن واجهته البسيطة تسهّل على الموزعين ومقاولي أنظمة الدخول إعداد عروض أسعار لمشاريع مختلفة وبيئات عمل متعددة.

الأسئلة الشائعة

هل يمكن لقارئ الوصول المعدني هذا العمل بدون جهاز كمبيوتر؟

نعم. تم تصميم J103 للاستخدام المستقل في الدخول، لذلك يمكنه تنفيذ التحقق الأساسي من البطاقة ورمز PIN دون الحاجة إلى اتصال دائم بجهاز كمبيوتر. وفي المشاريع الأكبر، يمكن أيضًا توصيله عبر الواجهات المدعومة إلى وحدة تحكم أو نظام وصول، بحسب تصميم التمديدات ومتطلبات الإدارة.

ما أنواع البطاقات التي يمكن أن يدعمها القارئ؟

صُممت النسخة القياسية للبطاقات المتوافقة مع EM بتردد 125KHz، بما في ذلك بيانات الاعتماد الشائعة مثل EM4100 وEM4200 وTK4100 وTK4001. وإذا كان مشروعك يتطلب بطاقات 13.56MHz، يمكن لـ SCIVAS مناقشة التكوينات الاختيارية. ينبغي للمشترين تأكيد تردد البطاقة ونوع الشريحة قبل الطلب لتجنب مشكلات التوافق أثناء التركيب.

هل يناسب هذا القارئ دخول أبواب المكاتب والشقق؟

نعم. يناسب المكاتب والشقق وغرف الموظفين وغرف التخزين والمستودعات الصغيرة والمدارس والمداخل المماثلة الخاضعة للتحكم. إن الحجم المدمج، وقراءة بطاقات RFID، والدخول عبر لوحة المفاتيح، وخيارات واجهات وحدة التحكم تجعله عمليًا للتركيبات الجديدة ومشاريع الاستبدال عندما تكون مساحة الأسلاك محدودة.

هل يمكنه العمل مع مفاتيح RFID المعلقة؟

يمكنه العمل مع مفاتيح RFID المعلقة المتوافقة عندما يتطابق ترددها ونوع شريحتها مع تكوين القارئ. وفي المشاريع التي يفضّل فيها المستخدمون بيانات اعتماد صغيرة بدلاً من البطاقة، يمكن لـ SCIVAS المساعدة في مطابقة القارئ مع ميداليات مفاتيح RFID مناسبة للموظفين أو السكان أو المقاولين أو الزوار المتكررين.

ما واجهات الإخراج المتاحة لتكامل النظام؟

يدعم J103 خيارات Wiegand 26 وWiegand 34 وRS232 وRS485. غالبًا ما تُستخدم Wiegand مع وحدات التحكم الشائعة في الدخول، بينما يمكن النظر في RS485 لمسافات اتصال أطول. يجب أن يعتمد الاختيار النهائي على طراز وحدة التحكم، ومسافة الكابل، وخطة التمديدات الخاصة بالمشروع.

ما الذي يجب على المركّبين التحقق منه قبل توصيل القارئ؟

ينبغي للمركّبين التحقق من جهد الطاقة DC، والتأكد من القطبية الموجبة والسالبة، والتأكد من أن القارئ ووحدة التحكم يشتركان في خط الأرضي الصحيح عند استخدام مصدر طاقة خارجي. وإذا كانت مسافة الكابل طويلة، فيجب اختيار خط طاقة مناسب أو أسلاك شبكة متوازية لتقليل هبوط الجهد ومشكلات الاتصال.

هل يمكن لـ SCIVAS تخصيص هذا القارئ لطلبات المشاريع؟

يمكن لـ SCIVAS دعم مشتري المشاريع في اختيار التردد، وبيانات الاعتماد المتوافقة، ومناقشة التغليف، ومطابقة المنتجات عبر تطبيقات التحكم في الدخول. وبالنسبة للمتطلبات المخصصة، ينبغي للمشترين تقديم نوع البطاقة المستهدف، وصيغة الإخراج، وطراز وحدة التحكم في الباب، وبيئة التركيب، وكمية الطلب المتوقعة حتى يتمكن فريق المصنع من التوصية بتكوين مستقر.
