مورّد قارئ تحكم في الدخول RFID بتردد 125KHz

يوفر قارئ التحكم في الدخول RFID منخفض التردد قارئ تحكم في الوصول LF RFID بعيد المدى من سلسلة Z10 سرعة قراءة عالية ومدى قراءة ممتدًا يصل إلى 1 متر عند استخدام بطاقات EM4200 المخصصة. صُنع الغلاف من مادة ABS ومُلئ بالراتنج الأسود، مما يمنحه أداءً أفضل في مقاومة الماء والعوامل الجوية. يعمل القارئ بثبات في درجات الحرارة المنخفضة، وهو مناسب للتركيب الخارجي والبيئات القاسية. وبفضل الهوائي المستقبل المدمج وتردد التشغيل 125KHz، يوفر أداءً جيدًا في مقاومة التداخل، وقراءة مستقرة، واستهلاكًا منخفضًا للطاقة، وحماية لمخارج الإشارة لتعزيز السلامة. يمكن اختيار واجهات WG26/WG34/RS232/RS485 وفق متطلبات المشروع، مما يجعله مناسبًا لتطبيقات التحكم في دخول المركبات، وأنظمة الحضور والانصراف، والمصاعد، والخدمات اللوجستية.

جدول طرازات قارئ التحكم في الدخول LF RFID طويل المدى من سلسلة Z10



المواصفات الأساسية لقارئ التحكم في الدخول LF RFID طويل المدى من سلسلة Z10:

التشغيل

يتم تمرير بطاقات القرب أمام واجهة قارئ المسافة الطويلة هذا. يصدر الجرس صوتًا عند قراءة البطاقة، ثم تُرسل الرسالة إلى الحاسوب المضيف أو لوحة الواجهة.

استكشاف الأعطال

عند توصيل الطاقة، يجري القارئ اختبارًا ذاتيًا لضمان أفضل أداء قراءة، مع صدور صفير مستمر من الجرس. عند انتهاء الاختبار الذاتي، يصدر الجرس صفيرًا واضحًا ويدخل القارئ وضع التشغيل العادي. إذا استمر الجرس في الصفير لفترة طويلة دون توقف، يرجى إيقاف الطاقة وفحص بيئة التركيب ومصدر الطاقة للتأكد من أن القارئ يعمل في ظروف مناسبة. في حال حدوث مشكلة، يُنصح باتباع الخطوات التالية:

فشل إكمال الاختبار الذاتي مع استمرار صفير الجرس أو ظهور مسافة قراءة قصيرة

1. أوقف تشغيل الطاقة عن القارئ

2. افحص توصيلات دخل الطاقة وتأكد من عدم عكس القطبية

3. تحقق من أن مزود الطاقة مطابق للمواصفات

4. إذا كان مزود الطاقة مزودًا بحد للتيار، فاضبطه على 350mA

5. تأكد من تركيب القارئ في بيئة لا توجد بالقرب منها موصلات كبيرة المساحة أو سطح موصل. أثناء الاختبار الذاتي، لا تضع أي وسوم داخل نطاق عمل القارئ

6. جرّب تغيير مكان تركيب القارئ 5150 إلى موقع آخر للتحقق مما إذا كانت المشكلة ما زالت قائمة

تداخل الترددات الراديوية

تولد المحركات والأجهزة الإلكترونية ضوضاء RF قد تتداخل مع استقبال الإشارة من الوسم. يظهر تأثير ضوضاء RF عادة في صورة انخفاض في مدى القراءة. وكما هو الحال مع جميع الأجهزة التي تستقبل إشارات RF، يتأثر القارئ بهذا النوع من التداخل. يتأثر مدى القراءة بكمية التداخل أو الضوضاء في المكان. تشمل مصادر التداخل الشائعة مزودات الطاقة، والمعدات الكهربائية والإلكترونية، وبعض أنواع الإضاءة، والحواسيب والشاشات، والمحركات والمولدات. يساعد نقل القارئ إلى موقع معروف بانخفاض التداخل واختبار مدى القراءة هناك على تحديد ما إذا كان تداخل RF عاملًا مؤثرًا في ضعف مدى القراءة.

لا ينبغي تركيب القارئ على مسافة تقل عن ستة أقدام من أي شاشات VDT أو CRT، لأن ترددات المسح في معظم الشاشات قد تشمل ترددات تتداخل مع الإشارة المستقبلة من بطاقات التحكم في الدخول.

التركيب

للحصول على أفضل مدى قراءة، يُفضل التركيب على أسطح غير معدنية.

التشخيص

عند تشغيل القارئ، تقوم عملية اختبار ذاتي داخلية بفحص إعدادات التهيئة والتحقق منها، وتحديد ما إذا كان التحكم في الجرس داخليًا أو خارجيًا، ثم تهيئة تشغيل القارئ.

المؤشر

عند تمرير بطاقة قرب أمام القارئ، يصدر الجرس صوتًا.

تصميم داخلي وخارجي

القارئ 5150 محكم داخل غلاف قوي مقاوم للعوامل الجوية ومملوء براتنج الإيبوكسي، مصمم لتحمل البيئات القاسية وتوفير درجة عالية من مقاومة التخريب لضمان أداء موثوق في مختلف المواقع.

مزود الطاقة

يمكن تشغيل القارئ ضمن نطاق 11.0~15.0V DC. إذا تم تطبيق جهد يتجاوز 15V DC فقد لا يعمل القارئ، وإذا تم تطبيق طاقة AC فقد يحدث تلف في الدائرة. يوصى باستخدام مزودات طاقة خطية 12VDC.

قد تؤدي الضوضاء الصادرة من أجهزة مثل مزودات الطاقة التبديلية، وشاشات الحاسوب، وأجهزة اللحام بالقوس إلى تقليل مدى القراءة أو توقف الوحدة عن العمل. أبقِ هذه الأجهزة على مسافة لا تقل عن 10 ft من القارئ. وبعد توصيل القارئ ومزود الطاقة، قم بتطبيق الطاقة على القارئ.

تنبيه

يوصى باستخدام مزودات طاقة خطية 12V DC. قد يؤدي عدم توفير مزود طاقة بسعة تيار كافية إلى انخفاض مدى القراءة أو تلف الدائرة.

سينخفض مدى القراءة إذا تم وضع القارئ على أسطح معدنية أو بالقرب من أجسام معدنية، أو إذا كان هناك معدن مركب بالقرب منه، أو بسبب تأثير مزودات الطاقة التبديلية، وشاشات الحاسوب، والمعدات الكهربائية والإلكترونية، والمحركات والمولدات وغيرها.

مورّد قارئ تحكم في الدخول 125KHz لمتكاملي الأنظمة

توفر SCIVAS سلسلة Z10 كقارئ تحكم في الدخول 125KHz طويل المدى لمتكاملي الأنظمة والموزعين ومركبي أنظمة الأمن ومشاريع OEM التي تحتاج إلى قراءة مستقرة لبطاقات LF دون الانتقال إلى أنظمة عالية التردد أكثر تعقيدًا. صُمم القارئ للعمل مع بيانات اعتماد 125KHz المقروءة فقط مثل TK4100 وEM4200، حيث يمكن لبطاقات EM4200 الوصول إلى حوالي 1000mm في ظروف تركيب مثالية. بالنسبة للمشترين الذين يقارنون بين قارئ قرب قياسي وقارئ بمدى أطول، يقدم هذا الطراز حلًا عمليًا بين قارئات الأبواب ذات اللمس القريب وأنظمة تعريف المركبات أو الدخول شبه الحر.

بصفتها مورّدًا لقارئات التحكم في الدخول 125KHz، تركز SCIVAS على تكوين عتاد موثوق، وخيارات واجهة واضحة، وجودة إنتاج قابلة للتكرار. تتوفر سلسلة Z10 بخيارات إخراج WG26 وWG34 وRS232 وRS485، مما يسمح بمواءمتها مع وحدات تحكم الدخول، وأجهزة الحضور، والحواسيب المضيفة، ووحدات تحكم المصاعد، وأنظمة بوابات مواقف السيارات. يحافظ الهوائي المدمج للإرسال والاستقبال على هيكل مدمج مع دعم التقاط ثابت للبطاقة، بينما يوفر الجرس تغذية راجعة فورية عند قراءة بيانات الاعتماد بنجاح. وللمشاريع التي تحتاج أيضًا إلى فئات أخرى من القارئات، يمكن للمشترين مقارنة هذا الطراز مع قارئات LF RFID لبناء مجموعة متناسقة من أجهزة التردد المنخفض.

مصمم للتعريف منخفض التردد طويل المدى

تتمثل القيمة الرئيسية لهذا القارئ 125KHz RFID للتحكم في الدخول في مدى القراءة الممتد. في كثير من مشاريع التحكم في الدخول، لا يرغب المستخدمون في التوقف أو فتح النافذة أو وضع البطاقة مباشرة على سطح القارئ. يمكن استخدام سلسلة Z10 في دخول مواقف السيارات، وبوابات المستودعات، والتعريف شبه الحر للأفراد، وممرات الخدمات اللوجستية الخاضعة للتحكم، وغيرها من التركيبات التي يحسن فيها نطاق القراءة الأطول تجربة المستخدم. تعتمد مسافة القراءة الفعلية على رقاقة البطاقة، وحجم البطاقة، وجودة الطاقة، والمعادن المحيطة، وارتفاع التركيب، والضوضاء الكهرومغناطيسية المحلية، لذلك توصي SCIVAS باختبار القارئ مع نوع بيانات الاعتماد النهائي قبل النشر الكامل.

غلاف خارجي وتصميم كهربائي مستقر

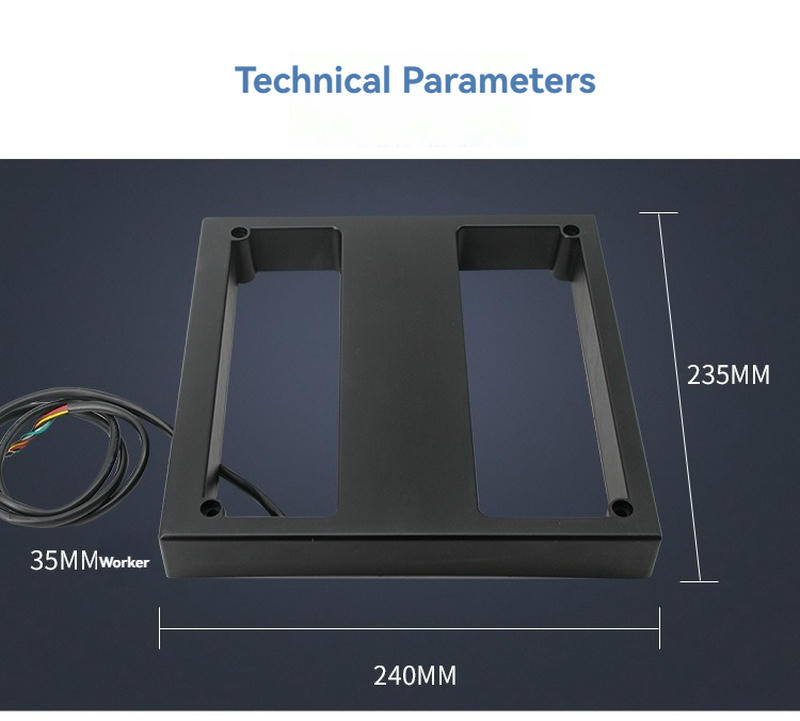

يستخدم الغلاف مادة ABS سوداء ومملوء بالراتنج الأسود لحماية الإلكترونيات الداخلية من الغبار والرطوبة والاهتزاز والظروف الخارجية القاسية. كما يدعم هذا البناء المغمور بالراتنج مقاومة أفضل للتخريب مقارنة بالأغلفة الداخلية خفيفة الاستخدام. يعمل القارئ بجهد +12V DC، ويوصى باستخدام مزود طاقة خطي عندما يكون أقصى مدى واستقرار فك الترميز من المتطلبات المهمة. تتراوح درجة حرارة التشغيل من -30°C إلى 70°C، مما يجعل الوحدة مناسبة للمداخل الباردة، والبوابات الخارجية، والساحات الصناعية، ومناطق الخدمة التي قد لا تعمل فيها القارئات المكتبية العادية بثبات.

خيارات واجهة لأنظمة الدخول والحضور

تستخدم مشاريع التحكم في الدخول صيغ اتصال مختلفة، لذلك تتوفر سلسلة Z10 بعدة خيارات واجهة. تناسب إصدارات WG26 وWG34 العديد من وحدات تحكم الدخول ولوحات إدارة الأبواب. أما إصدارات RS232 وRS485 فهي مفيدة عندما يحتاج القارئ إلى الاتصال بحاسوب مضيف أو وحدة تحكم مدمجة أو نظام حضور مخصص. يمكن لـ SCIVAS دعم المشترين في المشاريع التي تحتاج إلى بيانات اعتماد متوافقة مثل بطاقات RFID أو مفاتيح LF أو صيغ بطاقات مخصصة لنشر حل تحكم في الدخول بشكل كامل.

ملاحظات تركيب لتحسين مسافة القراءة

تتأثر قارئات 125KHz طويلة المدى بظروف التركيب. للحصول على أفضل أداء، ينبغي تركيب القارئ على سطح غير معدني كلما أمكن، مع ترك مسافة كافية عن الموصلات الكبيرة، ومزودات الطاقة التبديلية، وشاشات الحاسوب، والمحركات، والمولدات، والكابلات عالية التيار، ومصادر ضوضاء RF الأخرى. قد تؤدي الأسطح المعدنية أو المعدات الكهربائية القريبة إلى تقصير مدى القراءة أو جعل الوحدة غير مستقرة أثناء الاختبار الذاتي. عند التشغيل، يجري القارئ فحصًا داخليًا؛ فإذا ظهر صفير مستمر أو ضعف في المدى، يجب فحص مزود الطاقة، وقطبية الأسلاك، وسعة التيار، والبيئة المحيطة قبل استبدال الجهاز.

التطبيقات النموذجية

تناسب سلسلة Z10 نقاط الدخول الآمنة، وحضور الموظفين، ودخول بوابات المركبات، ومواقف المجمعات السكنية، وتفويض المصاعد، والتحكم في نقاط التفتيش اللوجستية، والتعريف شبه الحر. وهي مفيدة خصوصًا في المواقع التي تُستخدم فيها بطاقات 125KHz المقروءة فقط على نطاق واسع، ويريد العميل مورّدًا قادرًا على توفير قارئات مستقرة للمشاريع المتكررة. يمكن لمقاولي أنظمة الأمن استخدامها ضمن مجموعة منتجات أوسع تشمل قارئات RFID للتحكم في الوصول وقارئات أبواب الدخول، ومحطات التحكم في الدخول، وبيانات اعتماد RFID مخصصة من مصدر مصنع واحد.

الأسئلة الشائعة

1. ما الذي يجعل هذا القارئ مناسبًا لمشاريع التحكم في الدخول؟

تجمع سلسلة Z10 بين التوافق مع بطاقات LF بتردد 125KHz، ومدى القراءة الطويل، وتصميم الهوائي المدمج، ومخارج التحكم في الدخول الشائعة. وهي مناسبة للمشاريع التي لا يكون فيها قارئ المسافة القصيرة التقليدي عمليًا بما يكفي، مثل بوابات مواقف السيارات، وممرات دخول الموظفين، ونقاط تفتيش المستودعات، أو نقاط الحضور التي تحتاج إلى تعرف أسرع على البطاقة.

2. ما رقاقات البطاقات التي يمكن لقارئ التحكم في الدخول 125KHz قراءتها؟

صُمم هذا الطراز لبيانات اعتماد 125KHz المقروءة فقط، وخاصة TK4100 وEM4200 وبطاقات أو وسوم القرب LF المتوافقة. عادةً ما توفر بطاقات EM4200 أفضل أداء في المدى الطويل. قبل التركيب بكميات كبيرة، توصي SCIVAS بتأكيد رقاقة البطاقة النهائية، وصيغة البطاقة، وصيغة وحدة التحكم، ومسافة القراءة المتوقعة معًا.

3. هل يمكن توصيل هذا القارئ بوحدات تحكم دخول قائمة؟

نعم. يمكن توريد سلسلة Z10 بخيارات إخراج WG26 أو WG34 أو RS232 أو RS485، مما يجعلها قابلة للتكيف مع العديد من لوحات الدخول القائمة، وأنظمة الحضور، والأجهزة المضيفة. يجب على المشترين تأكيد صيغة الإخراج المطلوبة قبل الطلب، لأن اختيار الواجهة يؤثر في توافق وحدة التحكم وتوصيلات التركيب.

4. ما العوامل التي تؤثر في مسافة القراءة الفعلية؟

تتأثر مسافة القراءة برقاقة بيانات الاعتماد، وحجم هوائي البطاقة، وجودة مزود الطاقة، وسطح التركيب، والمعادن المحيطة، والتداخل الكهرومغناطيسي. وعلى الرغم من أن القارئ يمكن أن يصل إلى حوالي 1000mm مع EM4200 في الظروف المثالية، فقد تكون المسافة أقصر في التركيبات الواقعية. ويعد الاختبار في الموقع الفعلي أفضل طريقة لتأكيد الأداء.

5. هل القارئ مناسب للتركيب الخارجي؟

يستخدم القارئ غلاف ABS مع تعبئة بالراتنج الأسود لتحسين مقاومة الماء والغبار والحماية البيئية. وهو مناسب للعديد من نقاط الدخول الخارجية أو شبه الخارجية، بما في ذلك البوابات ومداخل مواقف السيارات. ومع ذلك، ينبغي أن يتجنب التركيب التعرض للصدمات الميكانيكية المباشرة، وضعف حماية الأسلاك، وعدم استقرار دخل الطاقة.

6. لماذا يوصى باستخدام مزود طاقة خطي 12V DC؟

يساعد مصدر +12V DC المستقر القارئ على الحفاظ على أداء RF أقوى وأكثر اتساقًا. قد تؤدي بعض مزودات الطاقة التبديلية، والمحركات القريبة، والشاشات، والأجهزة الكهربائية عالية الضوضاء إلى تقليل مدى القراءة أو التسبب في تشغيل غير مستقر. لذلك يوصى باستخدام مزود طاقة خطي بسعة تيار كافية في التركيبات التي تحتاج إلى أقصى مسافة.

7. هل يمكن لـ SCIVAS دعم مشاريع OEM أو مشاريع التحكم في الدخول بالجملة؟

نعم. تدعم SCIVAS مشترين OEM ومتكاملي الأنظمة والموزعين ومقاولي المشاريع الأمنية الذين يحتاجون إلى توريد متكرر لقارئات دخول 125KHz وبيانات اعتماد متوافقة. يمكننا مناقشة اختيار الواجهة، وتوافق البطاقات، والوسم، والتغليف، ومتطلبات كميات المشروع حتى يندمج القارئ بسلاسة في حل التحكم في الدخول الخاص بالعميل.
