قارئ RFID صناعي RS485 لأتمتة خطوط الإنتاج

قراءة RFID صناعية عبر RS485 للمحطات المؤتمتة

قارئ CPH-B401 مدمج لتعريف AGV والناقلات

يعد SCIVAS CPH-B401 قارئ RFID صناعي RS485 مصمما لنقاط التعريف بجانب الآلات، حيث لا يكون القارئ المكتبي العادي مستقرا بما يكفي، ولا تكون بوابة القراءة طويلة المدى الكبيرة ضرورية. وبفضل هيكله المدمج بقياس 94 x 90 x 40 مم، فهو مناسب لمواضع توقف AGV، ونقاط فحص الناقلات، ومحطات التجميع، وعربات الأدوات، وخطوط النقل، وغيرها من المواقع القريبة من المعدات التي تحتاج إلى قراءة UHF مضبوطة. وبدلا من التعامل مع كل نقطة قراءة كمنطقة مسح واسعة، يساعد هذا القارئ المهندسين على إنشاء نافذة قراءة قصيرة وعملية لتأكيد المحطة، والتحقق من المنصات، وتتبع الأعمال قيد التنفيذ، وتسليم العمليات تلقائيا.

في مشاريع الأتمتة، لا تقتصر قيمة القارئ على مسافة القراءة فقط. يجب أن يتواصل الجهاز بوضوح مع وحدات PLC ووحدات التحكم والحواسيب الصناعية والبرمجيات الوسيطة، وأن يحافظ على اتساق نتيجة القراءة عند مرور الوسوم عبر المحطة نفسها مرات عديدة يوميا. وبصفته قارئ RFID يدعم Modbus مع اتصال RS485، يوفر CPH-B401 لمطوري الأنظمة مسارا مألوفا لربط بيانات RFID بمنطق التحكم. وهذا يجعله مفيدا للمصانع التي ترغب في ترقية المحطات المعتمدة فقط على الباركود، أو خطوات التأكيد اليدوي، أو التموضع المعتمد على الحساسات فقط، إلى سير عمل تعريف أكثر قابلية للتتبع.

منطقة قراءة قابلة للضبط وأداء متعدد الوسوم

مسافة قراءة من 0 إلى 1 متر للتحكم على مستوى المحطة

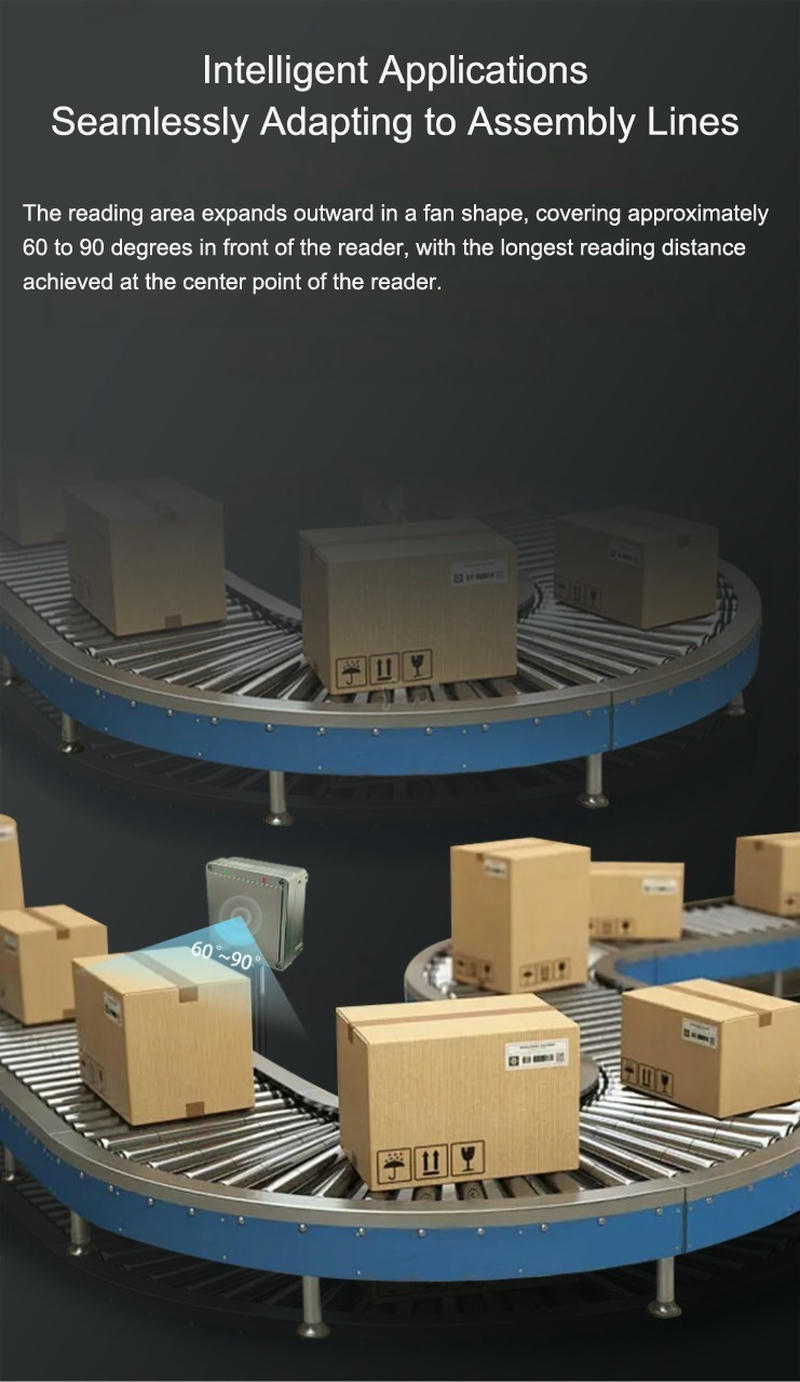

يوفر CPH-B401 نطاق قراءة قابل للضبط من 0 إلى 1 متر، مما يتيح للمركب ضبط منطقة التعريف وفقا لموضع الوسم، وارتفاع التركيب، وعرض الناقل، وتباعد المنتجات، والهياكل المعدنية القريبة. ويعد ذلك مهما في تطبيقات AGV والناقلات، لأن المجال الواسع أكثر من اللازم قد يلتقط وسوما من الحامل التالي أو خط الرجوع أو رف تخزين قريب. ويساعد قارئ RFID الصناعي UHF المضبوط بشكل صحيح على رفع موثوقية البيانات من خلال قراءة الوسم المقصود في نقطة الفحص المقصودة، وليس مجرد أقوى وسم في المنطقة المحيطة.

يدعم القارئ أيضا قراءة عدة وسوم، وهو أمر مفيد عندما يحمل الناقل أو السلة أو المثبت أو المنصة أكثر من عنصر موسوم. في أتمتة الإنتاج والمستودعات، قد تحتاج نقطة الفحص إلى تعريف وسم الحامل إلى جانب علامات RFID على مستوى العناصر، أو وسوم الدفعات، أو وسوم الأدوات قبل أن تسمح وحدة التحكم بالحركة التالية. ويساعد القارئ المدمج على تقليل المسح اليدوي، ويدعم سجلات التتبع التي يمكن ربطها بوقت الإنتاج أو رقم المحطة أو إجراء المشغل أو حالة المعدات.

مصمم للتكامل الصناعي العملي

تشغيل Modbus والمحفز والتوقيت والرئيسي-التابع

تتطلب تخطيطات الأتمتة المختلفة منطق قراءة مختلفا، لذلك يدعم CPH-B401 أوضاع عمل التوقيت، والرئيسي-التابع، والتشغيل بالمحفز. يمكن استخدام وضع التوقيت للاستعلام الدوري في المحطات، حيث يفحص القارئ وجود الوسوم على فترات محددة. أما وضع المحفز فهو مناسب عندما يخبر حساس كهروضوئي أو مفتاح تقارب أو خرج PLC أو حدث حركة القارئ بالوقت الدقيق للمسح. ويدعم تشغيل الرئيسي-التابع التعريف المنسق عندما تحتاج عدة محطات إلى سلوك اتصال منظم بدلا من عمل أجهزة منفصلة دون خطة مشتركة.

تجعل بنية RS485 وModbus القارئ خيارا عمليا للمكاملين الذين يفضلون العنونة المتوقعة، ومسافة الأسلاك المناسبة، ومعالجة البيانات من جانب وحدة التحكم. كما تساعد صفارة التنبيه المحلية ومؤشرات الحالة الفنيين على التحقق من قراءة الوسوم أثناء التركيب والصيانة دون الحاجة إلى فتح برنامج التحكم مباشرة. وبالنسبة للمشاريع التي تتطلب أشكالا أخرى من القارئات في مواضع مختلفة، يمكن لـ SCIVAS أيضا توفير قارئات UHF RFID ثابتة لتطبيقات المناطق الأوسع، بينما يظل CPH-B401 مركزا على القراءة الصناعية قصيرة المدى على مستوى المحطات.

عتاد قارئ متين لبيئات المصانع

هيكل IP65 ومدخل طاقة DC واسع

تم تصنيع القارئ بقاعدة من سبائك الألمنيوم المصبوب وبنية ABS، بما يوازن بين سهولة التركيب المدمج والمتانة المطلوبة للمعدات الصناعية. وتساعد حماية IP65 على مقاومة الغبار ورذاذ الماء في مناطق المصانع النموذجية، وخطوط الفرز اللوجستي، ومناطق المعدات شبه المفتوحة. يعمل الجهاز بجهد DC من +9V إلى +24V، مما يمنح مصممي خزائن التحكم مرونة أكبر عند مطابقة مصادر الطاقة المتاحة وتخطيطات الأسلاك. كما تم تحديد درجة حرارة التشغيل من -10°C إلى +55°C، والتخزين من -20°C إلى +75°C، مع رطوبة من 20% إلى 95% دون تكاثف.

نظرا لأن مشاريع RFID الصناعية غالبا ما يتم تقييمها حسب وقت التشغيل التجريبي، وقابلية التكرار، وسهولة الصيانة، تركز SCIVAS على سلوك قراءة مستقر بدلا من التعقيد غير الضروري. يمكن تركيب القارئ بالقرب من الإطارات أو البكرات أو نقاط التوقف أو قضبان التوجيه، ثم ضبطه بما يتوافق مع مسار الوسم الفعلي. وفي مناطق الوصول أو تعريف الموظفين داخل المنشأة نفسها، يمكن للعملاء الجمع بين قارئات UHF بجانب المعدات وبطاقات RFID لاعتمادات الأفراد، مع إبقاء تتبع كائنات الإنتاج وإدارة هوية الأشخاص منفصلين بوضوح.

التطبيقات المناسبة

توجيه AGV وتتبع الناقلات وسير العمل الصناعي

يناسب هذا القارئ الصناعي لتقنية RFID تأكيد محطات AGV، وفرز الناقلات، وتتبع حركة المنصات، والتعرف على المثبتات، وأتمتة المستودعات، وتعريف خطوط التعبئة، والتحكم في العمليات قيد التنفيذ، ونقاط فحص التصنيع الذكي. ويكون مفيدا بشكل خاص عندما يحتاج قارئ RFID قصير المدى للأتمتة إلى إرسال بيانات وسم موثوقة إلى وحدة تحكم بدلا من الاعتماد على المسح اليدوي أو إدخال المشغل. وبالنسبة لمكاملي الأنظمة ومصنعي الآلات وفرق أتمتة المصانع، يقدم CPH-B401 توازنا مركزا بين الحجم المدمج، واتصال RS485، ودعم Modbus، وقراءة عدة وسوم، وأداء UHF قابل للضبط.

الأسئلة الشائعة

ما الذي يجعل قارئ RFID الصناعي RS485 مناسبا لمشاريع PLC؟

تم تصميم CPH-B401 للتعريف الصناعي قصير المدى، ويدعم اتصال RS485 مع تكامل Modbus، مما يسهل على وحدات PLC ووحدات التحكم استقبال بيانات الوسوم بطريقة منظمة. كما تساعد منطقة القراءة القابلة للضبط، والجسم المدمج، وإمكانية التشغيل بالمحفز المهندسين على وضع RFID في محطة محددة بدلا من إنشاء منطقة قراءة واسعة غير مضبوطة.

هل يمكن استخدام القارئ على خطوط النقل ذات العناصر المتحركة؟

نعم. يناسب القارئ نقاط فحص الناقلات التي تمر عبرها العناصر أو الصواني أو المنصات الموسومة ضمن محطة محددة. وتساعد مسافة القراءة القابلة للضبط من 0 إلى 1 متر المركبين على مطابقة المجال مع عرض الناقل وموضع الوسم. وللحصول على أفضل النتائج، يجب اختبار اتجاه الوسم والسرعة وزاوية التركيب والمعادن المحيطة أثناء مرحلة التشغيل التجريبي.

هل يقتصر CPH-B401 على تموضع AGV فقط؟

لا. يعد تأكيد محطات AGV أحد التطبيقات القوية، لكن يمكن استخدام القارئ أيضا للتعرف على المنصات، وتتبع المثبتات، والتحكم في الأعمال قيد التنفيذ، وتعريف خطوط التعبئة، ونقاط نقل المستودعات، والأتمتة بجانب الآلات. ويمكن لأي مشروع يحتاج إلى قارئ RFID مدمج RS485 مع قراءة UHF مضبوطة تقييم هذا الطراز.

كيف يحسن وضع المحفز قراءة RFID الصناعية؟

يتيح وضع المحفز للقارئ إجراء المسح فقط عند حدوث شرط خارجي، مثل اكتشاف حساس لمنصة أو إرسال PLC لأمر. يساعد ذلك على تقليل القراءات غير الضرورية، وخفض ضوضاء البيانات، وتحسين الدقة على مستوى المحطة. ويكون مفيدا بشكل خاص عندما تتحرك المنتجات بالقرب من بعضها أو عندما يجب فصل مناطق RFID المتجاورة.

ما الذي يجب مراعاته قبل تركيب القارئ قرب المعدات المعدنية؟

يمكن للإطارات المعدنية والبكرات وقضبان التوجيه والخزائن أن تؤثر في سلوك مجال UHF، لذلك يجب أن يتضمن التركيب اختبار قراءة في الموقع. ينبغي للمهندسين التحقق من نوع الوسم، والمسافة، واتجاه الهوائي، وموضع التركيب قبل إتمام التوصيلات النهائية. يساعد نطاق 0 إلى 1 متر القابل للضبط على مواءمة منطقة القراءة، لكن التخطيط المادي هو ما يحدد الأداء النهائي.

هل يدعم القارئ تعريف عدة وسوم؟

نعم. يدعم CPH-B401 قراءة عدة وسوم للتطبيقات التي قد توجد فيها عدة وسوم داخل المنطقة المضبوطة نفسها. ويمكن أن يكون ذلك مفيدا لتعريف حامل والعناصر الموجودة عليه، أو لفحص الأدوات والمثبتات الموسومة في محطة واحدة. وتعتمد النتيجة العملية على عدد الوسوم، والتباعد بينها، واتجاهها، ومنطق البرنامج.

هل يمكن لـ SCIVAS تخصيص حل القارئ لمشروع الأتمتة الخاص بي؟

يمكن لـ SCIVAS المساعدة في مراجعة تفاصيل التطبيق، مثل متطلبات الاتصال، ونوع الوسم، ومساحة التركيب، ومسافة القراءة، والبيئة، وسير عمل وحدة التحكم. وبالنسبة لمصنعي المعدات الأصلية والمكاملين ومستخدمي المصانع، يساعد ذلك على مطابقة القارئ مع الوسم الصحيح وطريقة التوصيل ووضع التشغيل قبل النشر بالكميات، مما يقلل تغييرات التركيب التي يمكن تجنبها لاحقا.
