قارئ RFID صناعي UHF لأتمتة المصانع وخطوط الإنتاج

يُعد JT-7100 قارئ RFID صناعي UHF عالي الأداء. 1. يتم اختبار المنتجات بنسبة 100% قبل مغادرة المصنع لضمان الثبات أثناء الاستخدام. 2. تطوير وإنتاج ذاتيان مع دعم التخصيص وخدمات OEM. 3. واجهات اتصال متعددة تشمل RS232 وRS485 وRJ45 وWIFI وProfinet وCAN bus وغيرها.

يُعد JT-7100 قارئ RFID صناعي UHF عالي الأداء.

1. يتم اختبار المنتجات بنسبة 100% قبل مغادرة المصنع لضمان الثبات أثناء الاستخدام.

2. تطوير وإنتاج ذاتيان مع دعم التخصيص وخدمات OEM.

3. واجهات اتصال متعددة تشمل RS232 وRS485 وRJ45 وWIFI وProfinet وCAN bus وغيرها.

4. يدعم ترقية البرنامج الثابت عبر الإنترنت من خلال RS232 وRJ45 وWIFI و4G.

5. تدعم أجهزة الشبكة بروتوكول MQTT.

6. مصدر طاقة بجهد واسع 9-36V / دعم مصدر طاقة POE.

7. يدعم بروتوكولي Modbus Tcp/IP وModbus RTU، ويمكن توصيله مباشرة بأنظمة PLC.

8. شريحة RF مدمجة تمنح أداءً أكثر ثباتاً للوحدة، ما يجعلها أكثر ملاءمة لبيئات التطبيقات القاسية وعالية المتطلبات.

9. دائرة الأجهزة مزودة بوظيفة مؤقّت المراقبة مدمجة.

مزايانا:

1. يتم اختبار المنتجات بنسبة 100% قبل مغادرة المصنع لضمان الثبات أثناء الاستخدام.

2. مصنع داخلي يدعم التخصيص وخدمات OEM.

3. تم استخدام المنتجات والتحقق منها على نطاق واسع لدى عملاء معروفين داخل السوق المحلية وخارجها.

4. واجهات اتصال غنية مع دعم ترقية البرنامج الثابت عبر الإنترنت.

5. ضمان مجاني لمدة سنتين.

6. سيناريوهات تطبيق متنوعة.

الخصائص:

- يدعم واجهات اتصال متعددة: RS232 وRS485 وModbus RTU وModbus TCP/IP وProfinet وCAN Bus.

- قدرة RF قابلة للضبط، مع مسافة قراءة قصوى تصل إلى 3m.

- يدعم أوضاع عمل متنوعة: التوقيت، السيد والتابع، والتشغيل بالمحفز.

- مزود بجرس تنبيه لقراءة البطاقة ومؤشرات حالة LED.

- تصميم مدمج وخفيف الوزن، سهل الدمج مع معدات خطوط الإنتاج الصناعية.

- تصميم صناعي متين وقوي، مع مستوى حماية IP67 مناسب للبيئات الصناعية القاسية.

- يعتمد خوارزميات عالية الأداء للتعرّف على وسوم RFID تم تطويرها بملكية فكرية خاصة.

- مراقبة برمجية ذكية تضمن التشغيل المستقر على مدار 24/7 دون تعطل.

- تصميم الغطاء السفلي مع قطع حديدية يسهّل التركيب على خطوط الإنتاج الصناعية.

- يدعم وسوم EPC global UHF Class 1 Gen 2 / ISO 18000-6C RFID.

معلمات المنتج:

مجالات التطبيق:

1. إدارة خطوط الإنتاج الصناعية الآلية وتطبيقات قطاع اللوجستيات.

2. تطبيقات مركبات النظافة.

3. تطبيقات فحص مترو الأنفاق.

قارئ RFID صناعي لأتمتة المصانع

مصمم لتعريف خطوط الإنتاج عندما يكون توقيت PLC مهماً

يُعد SCIVAS JT-7100 قارئ RFID صناعي لمشاريع أتمتة المصانع التي تحتاج إلى تعريف UHF ثابت عند نقاط عمل محددة. صُمم للاستخدام في خطوط الإنتاج، والحوامل الآلية، ومسارات اللوجستيات، ومحطات الفحص، وخلايا المعدات، حيث يحتاج نظام التحكم إلى معرفة الجزء أو الصينية أو المنصة أو الأداة أو الحاوية القابلة لإعادة الاستخدام الموسومة قبل بدء الخطوة التالية. وبدلاً من التعامل مع RFID كجهاز منفصل لجمع البيانات، تم تطوير JT-7100 كقارئ ميداني للمصنع يمكن تركيبه بالقرب من الماكينة والتواصل مع طبقة التحكم عبر واجهات صناعية.

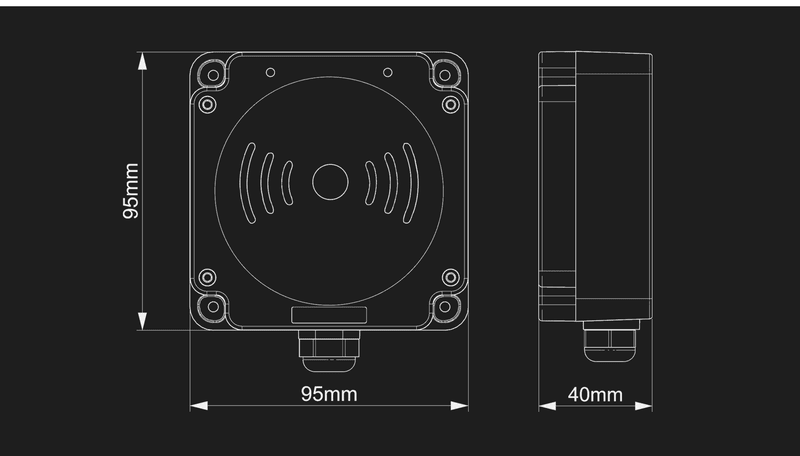

يستخدم القارئ هيكلاً مدمجاً بأبعاد 95 × 95 × 40 mm مع هوائي دائري الاستقطاب مدمج بقدرة 3 dBi، ما يتيح تركيبه على حامل أو إطار آلة أو جانب خزانة أو نقطة ناقل أو محطة عمل دون الحاجة إلى هوائي خارجي كبير. يحافظ غلاف ABS على خفة وزن الوحدة، إذ يبلغ وزنها نحو 320 g، مع دعم حماية IP65 لورش العمل المتربة وأرضيات الإنتاج ومناطق المعدات شبه المكشوفة. وللمصانع التي تقارن بين أجهزة تعريف مختلفة، توفر SCIVAS أيضاً مجموعة أوسع من قارئات RFID لترددات أخرى ومهام القراءة بجانب المشغل.

أداء UHF للمواد الموسومة والحوامل وقطع العمل المتحركة

يدعم JT-7100 وسوم UHF المتوافقة مع ISO18000-6C وEPC Class 1 Gen 2، مع خيارات تردد إقليمية تشمل 866–868 MHz و902–928 MHz. ويمكن ضبط قدرة خرج RF من 13 إلى 32 ±1 dBm، ما يمنح المهندسين مساحة لضبط منطقة القراءة وفقاً لنوع الوسم، وموضع التركيب، وسرعة الخط، وظروف التداخل. في محطة قصيرة المدى، قد تساعد القدرة المنخفضة على تقليل القراءات غير المرغوبة من المواد القريبة. أما في نقطة تثبيت أكبر أو محطة منصات، فيمكن للقدرة الأعلى تحسين هامش القراءة عندما يكون اتجاه الوسم أقل قابلية للتوقع.

يبلغ مدى القراءة النموذجي 0–3 أمتار، حسب نوع الوسم المختار وبيئة التركيب. ويدعم القارئ قراءة عدة وسوم بمعدل يزيد عن 700 وسم في الثانية، ما يجعله مفيداً في الحالات التي تمر فيها عدة عناصر موسومة ضمن منطقة الهوائي في الوقت نفسه. وتساعد وظيفة اكتشاف قيمة RSSI مسؤولي التكامل على تقييم قوة الإشارة وتحسين التركيب أثناء التشغيل التجريبي. وبالنسبة إلى جانب الوسوم في المشروع نفسه، يمكن اختيار وسوم RFID المناسبة حسب متطلبات الأسطح المعدنية، ودرجات الحرارة العالية، وربطات الكابلات، والغسيل، والمركبات، أو تتبع الأصول.

خيارات التكامل والاتصال في المصانع

طرازات متعددة لـ RS232 وRS485 وTCP/IP وModbus وProfinet وCAN bus

تتمثل إحدى مزايا JT-7100 القوية في مرونة الاتصال. تشمل الإصدارات المتاحة JT-7100A مع RS232، وJT-7100B مع TCP/IP وخيار PoE، وJT-7100C مع RS485، وJT-M7100B مع Modbus TCP/IP، وJT-M7100C مع RS485 Modbus RTU، وJT-P7100B مع Profinet TCP/IP، وJT-C7100 مع CAN bus 2.0. يتيح ذلك لبناة الأنظمة اختيار منصة قارئ مادية واحدة مع مطابقة تصميمات PLC أو البوابات أو الخزائن أو أنظمة الإشراف المختلفة عبر مشاريع مصانع متعددة.

بالنسبة إلى قارئ RFID متوافق مع PLC للتصنيع، يمكن أن يقلل دعم Modbus TCP وModbus RTU وProfinet وCAN bus من حجم البرمجيات الوسيطة المخصصة المطلوبة بين أجهزة RFID ونظام الأتمتة. ويمكن للنماذج الشبكية أيضاً دعم MQTT لتبادل بيانات IIoT خفيف الوزن أو المراقبة عن بُعد أو التكامل مع بوابات الحافة. كما يمكن للقارئ العمل في أوضاع التوقيت، والسيد والتابع، والتشغيل بالمحفز، بحيث تتم مواءمة عملية القراءة مع حساس كهروضوئي أو حدث في الماكينة أو خطوة للمشغل أو دورة مسح مجدولة.

في التطبيقات التي تكون فيها نقطة التعريف ثابتة بينما يختلف تخطيط الموقع من خط إنتاج إلى آخر، يساعد JT-7100 مسؤولي التكامل على الحفاظ على بنية RFID متسقة. فقد تستخدم خلية إنتاج قارئاً لتتبع العمل قيد التنفيذ، وقارئاً آخر لتأكيد الحامل، وثالثاً لتسليم المنتجات النهائية. أما أبواب التحميل الكبيرة أو البوابات العريضة فقد تحتاج إلى قارئات UHF RFID ثابتة مع هوائيات خارجية، بينما يظل JT-7100 خياراً عملياً لمحطات نقاط العمل المدمجة.

المتانة والصيانة ودعم OEM

جهد واسع، قابلية صيانة البرنامج الثابت، ومتانة كهربائية

صُمم JT-7100 للاستخدام المستمر في المصانع مع دخل جهد واسع DC 9–36 V / 1 A وخيار PoE في إصدار TCP/IP. يعمل الجهاز من -30°C إلى 75°C، ويمكن تخزينه من -40°C إلى 85°C، مع رطوبة 5–90% دون تكاثف عند 25°C. وتساعد وظيفة مؤقّت المراقبة العتادي المدمجة، ومؤشر LED، وتنبيه الجرس، على إبقاء القارئ واضح الحالة وسهل الإدارة خلال دورات التشغيل الطويلة. كما يتضمن القارئ حماية من الجهد العالي للصواعق حتى 6000 V لتعزيز مقاومته في البيئات الصناعية ذات الضجيج الكهربائي.

تُدعم الصيانة من خلال خيارات ترقية البرنامج الثابت عبر الإنترنت عبر RS232 أو RJ45 أو WiFi أو التكوينات المتاحة الأخرى، ما يساعد على تقليل تعطل الخدمة عندما يمتلك المصنع عدة قارئات مثبتة. ويمكن لموارد SDK مثل أدوات تجريبية ودعم التطوير لـ C# وC++ وJava وAndroid أن تختصر وقت التكامل لفرق البرمجيات وبناة المعدات. كما تتوفر خيارات تشفير القارئ والوسوم للمشاريع التي تحتاج إلى تحكم أقوى ضد النسخ. وبصفتها مورداً مصنعياً، تستطيع SCIVAS دعم متطلبات OEM، واختيار الواجهات، والاختبار، والتهيئة حسب المشروع، بحيث يتوافق قارئ RFID الصناعي UHF النهائي مع سير عمل الأتمتة الفعلي بدلاً من إجبار خط الإنتاج على التكيف مع جهاز عام.

الأسئلة الشائعة

ما الذي يجعل JT-7100 مناسباً كقارئ RFID صناعي لأتمتة المصانع؟

يجمع JT-7100 بين قراءة وسوم UHF، وهوائي مدمج مدمج الحجم، وخيارات بروتوكولات صناعية، وطاقة بجهد واسع ضمن قارئ ثابت واحد. وهو مناسب لنقاط التعريف بجانب الآلة، حيث يحتاج نظام PLC أو البوابة أو نظام التحكم في الخط إلى بيانات وسوم في الوقت المناسب من قطع العمل أو الحوامل أو الأدوات أو الحاويات دون تركيب نظام هوائي خارجي كبير.

هل يمكن توصيل قارئ RFID هذا للمصانع مباشرة بأنظمة PLC؟

نعم. بحسب الطراز المختار، يمكن أن يدعم JT-7100 واجهات RS232 وRS485 وTCP/IP وModbus TCP/IP وModbus RTU وProfinet TCP/IP أو CAN bus 2.0. وتتيح هذه الخيارات ملاءمة القارئ لبنى PLC المختلفة، كما تساعد على تقليل الحاجة إلى تحويل بروتوكولات إضافي في العديد من مشاريع تتبع خطوط الإنتاج.

ما مدى القراءة المتوقع في تركيب على خط إنتاج؟

يبلغ مدى القراءة النموذجي 0–3 أمتار، لكن المسافة النهائية تعتمد على نوع الوسم، وموضع الوسم، وزاوية التركيب، والمعادن المحيطة، وقدرة RF، والتداخل المحلي. يتيح خرج القدرة القابل للضبط من 13 إلى 32 ±1 dBm للمهندسين تضييق منطقة القراءة أو توسيعها أثناء التشغيل التجريبي، وهو أمر مهم عندما تكون عدة عناصر موسومة قريبة من بعضها.

ما معايير وترددات RFID التي يدعمها JT-7100؟

يدعم JT-7100 وسوم UHF RFID المتوافقة مع ISO18000-6C وEPC Class 1 Gen 2. وتشمل خيارات التردد نطاقات UHF إقليمية شائعة مثل 866–868 MHz و902–928 MHz. كما يدعم القارئ التشغيل بنمط FHSS أو التردد الثابت عبر إعدادات البرنامج، ما يساعد النظام على التوافق مع اللوائح المحلية وتخطيط RF الخاص بالمشروع.

هل يناسب JT-7100 بيئات المصانع القاسية؟

يستخدم JT-7100 غلافاً صناعياً من ABS مع حماية IP65 ويعمل من -30°C إلى 75°C. كما يدعم حماية من الجهد العالي للصواعق حتى 6000 V، وتنبيهات LED وجرس، وتصميم مؤقّت المراقبة العتادي. تساعد هذه الخصائص القارئ على الحفاظ على تشغيل موثوق في مناطق المصانع المتربة أو ذات الضجيج الكهربائي أو درجات الحرارة المتغيرة.

هل يدعم القارئ تطوير البرمجيات والصيانة عن بُعد؟

نعم. يمكن لـ SCIVAS توفير موارد تطوير مثل أدوات تجريبية ودعم SDK لـ C# وC++ وJava وAndroid. وتتوفر خيارات ترقية البرنامج الثابت عبر الإنترنت من خلال واجهات مثل RS232 وRJ45 وWiFi في التكوينات المدعومة، ما يجعل صيانة عدة قارئات مثبتة عبر مواقع الإنتاج أسهل.

كيف أختار طراز JT-7100 المناسب لمشروع المصنع؟

ابدأ من وحدة التحكم وطريقة الاتصال المستخدمة على خطك. اختر RS232 أو RS485 للاتصالات البسيطة مع المعدات، وTCP/IP أو PoE للتركيبات الشبكية، وModbus أو Profinet للأتمتة المرتكزة على PLC، وCAN bus لبيئات التحكم في الماكينات المتوافقة. يمكن لـ SCIVAS المساعدة في مطابقة الطراز مع مسافة التركيب ونوع الوسم وخطة التكامل لديك.

ورقة البيانات JT-7100.pdf
