علامة RFID عالية الحرارة لتتبع الأدوات المعدنية

علامة RFID مقاومة للحرارة العالية لتتبع الأصول المعدنية

صُممت علامة RFID المقاومة للحرارة العالية لتقديم أداء موثوق في البيئات القاسية، وخاصة عند تتبع الأصول المعدنية. فيما يلي أبرز المزايا والمواصفات:

1. مسافة قراءة طويلة:

   - حتى 2.5 متر مع قارئ ثابت.

   - حتى 1.4 متر مع قارئ محمول.

   - في الظروف المثالية، يمكن أن تصل أقصى مسافة قراءة إلى 13 مترًا.

2. مقاومة عالية للحرارة:

   - نطاق درجة حرارة التشغيل: من -40°C إلى +180°C.

   - نطاق درجة حرارة التخزين: من -55°C إلى +200°C.

   - تتحمل +280°C لمدة 50 دقيقة و+250°C لمدة 150 دقيقة.

3. بنية متينة:

   - تُصنع الحاوية الخارجية من الفولاذ المقاوم للصدأ 304 أو مادة PEEK، بما يساعد على مقاومة الصدمات والاهتزاز والظروف البيئية القاسية.

4. حجم مدمج:

   - القطر: 20mm.

   - السماكة: 2.1-2.8mm.

   - قطر فتحة التثبيت: 2mm.

5. خيارات التثبيت:

   - يمكن تثبيتها بإحكام على الأسطح المعدنية باستخدام البراغي أو المادة اللاصقة.

6. خدمات التخصيص:

   - تدعم الوسم بالليزر للشعارات وأكواد EPC وأكواد QR والباركود، إلى جانب خيارات التشفير لتلبية متطلبات المشاريع الخاصة.

تُعد علامة RFID المقاومة للحرارة العالية مناسبة لمجموعة واسعة من التطبيقات الصناعية الصعبة، حيث توفر أداءً ثابتًا ومتانة في ظروف التشغيل القاسية.

تعريف UHF مدمج للأدوات المعرضة للحرارة

صُممت SCIVAS HTRD20-1 لتتبع الأدوات في الحالات التي قد تفشل فيها الملصقات العادية أو العلامات المطبوعة أو لوحات التعريف البلاستيكية بسبب الحرارة أو الزيوت أو الغسيل أو التآكل أو تداخل المعدن. تنتمي هذه العلامة الدائرية المدمجة إلى مجموعة وسوم RFID لدرجات الحرارة العالية، وهي مهيأة للأدوات المعدنية والقوالب والجيجات وحوامل الإنتاج والأصول الصناعية الصغيرة التي تحتاج إلى هوية إلكترونية متينة خلال الاستخدام المتكرر وظروف المعالجة القاسية.

بالنسبة لفرق الصيانة ومديري الإنتاج، لا تقتصر قيمة علامة RFID عالية الحرارة لتتبع الأدوات على قدرتها على تحمل البيئات الصعبة. فهي تساعد أيضًا في بناء مسار تتبع أكثر وضوحًا؛ إذ يمكن ربط كل أداة بسجل الفحص ودورات الاستخدام وموقع التخزين وتسليم المشغل وسجلات المعايرة أو حالة العملية داخل نظام برمجي. وبدلًا من الاعتماد على سجلات يدوية أو ملصقات مرئية قد تغطيها الشحوم، تمنح العلامة كل عنصر رقم تعريف رقميًا قابلاً للقراءة عند مسحه بواسطة قارئ UHF متوافق.

هيكل دائري منخفض الارتفاع للأدوات المعدنية

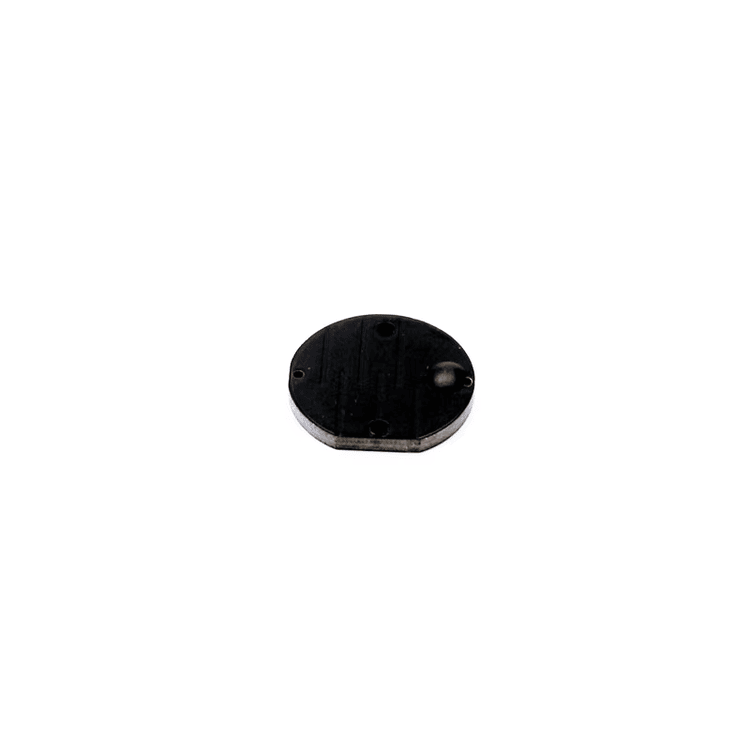

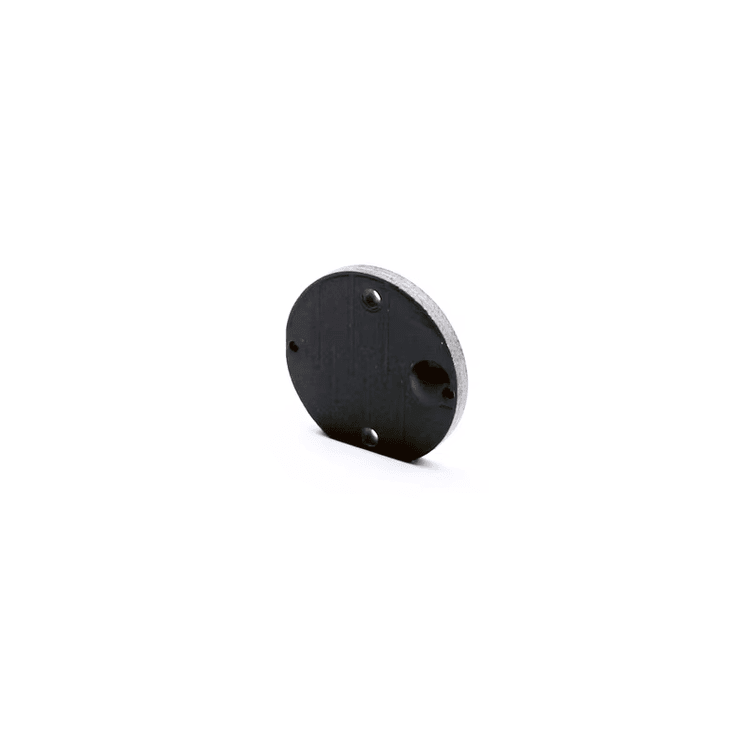

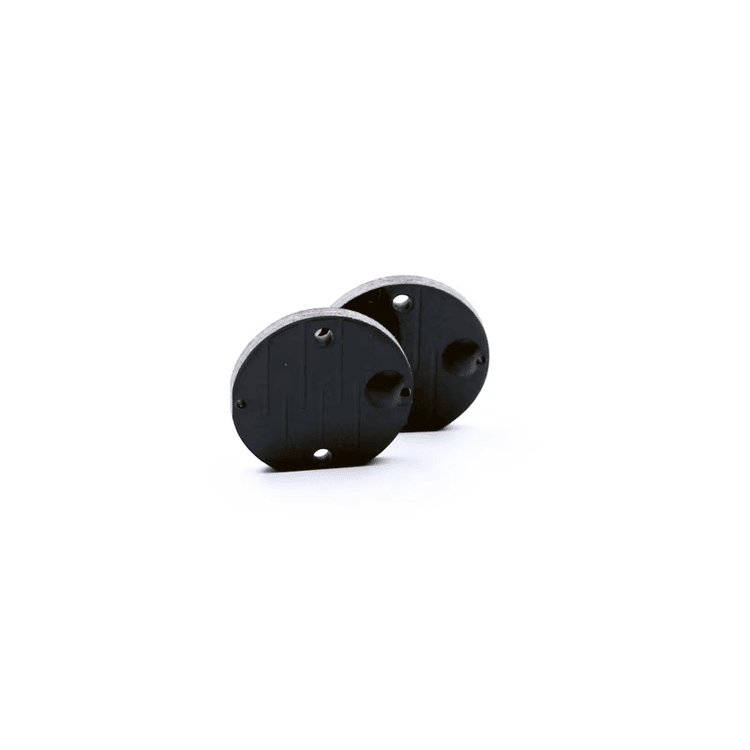

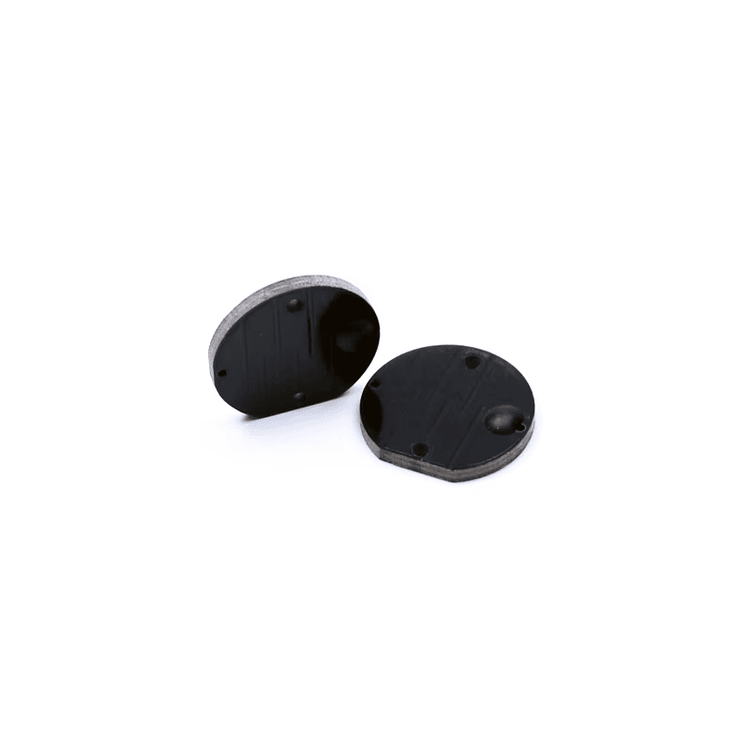

تأتي HTRD20-1 بتصميم دائري قطره 20mm، وسماكة من 2.1 إلى 2.8mm، وفتحة 2mm، ووزن يقارب 1.6g. هذا الحجم الصغير مفيد على الأدوات التي يصعب وضع ملصقات عريضة أو علامات صلبة كبيرة عليها، مثل ألواح الأدوات والقوالب والهياكل الصغيرة والملحقات الموجودة بجانب الآلات. كما يساعد الشكل الدائري على تبسيط التثبيت عندما تكون مساحة التركيب محدودة أو ذات انحناء بسيط.

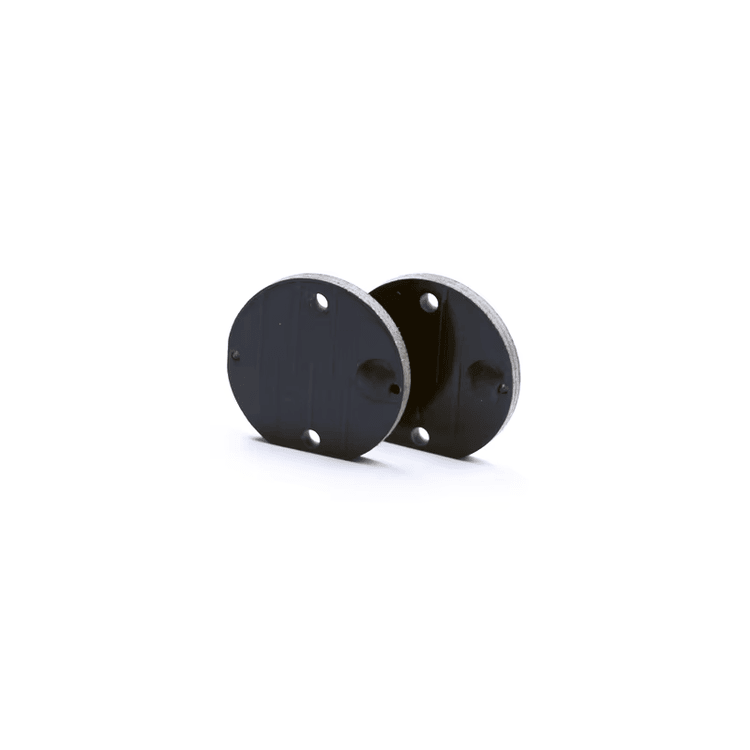

العلامة مخصصة للاستخدام على الأسطح المعدنية وتدعم التثبيت بالبراغي أو المادة اللاصقة. يكون التثبيت بالبراغي مناسبًا عندما تمر الأداة بالاهتزاز أو التنظيف المتكرر أو الصدمات المتكررة. أما التثبيت اللاصق فيمكن استخدامه عندما لا يمكن حفر سطح الأداة أو عند الحاجة إلى تركيب أقل بروزًا. وبالنسبة للمشاريع التي تشمل أصولًا معدنية أكبر، يمكن للمشترين مقارنة هذا المنتج مع خيارات أخرى من علامات RFID للأسطح المعدنية لاختيار الشكل والحجم ومدى القراءة وقوة الغلاف المناسبة لكل مجموعة أصول.

بروتوكول UHF والشريحة وتكوين الذاكرة

تعمل علامة RFID لتتبع الأدوات هذه وفق معايير EPC Class 1 Gen 2 وISO18000-6C. وهي تدعم نطاق 902-928MHz للحزمة الأمريكية ونطاق 865-868MHz للحزمة الأوروبية، مما يسمح باستخدام نفس مفهوم العلامة ضمن عمليات نشر UHF الشائعة إقليميًا عندما تتم تهيئة القارئ والهوائي بشكل صحيح. تعتمد العلامة على شريحة Alien Higgs-4 بذاكرة EPC 128 bits وUSER 128 bits وTID 64 bits. يدعم هذا التكوين هوية EPC مستقرة مع مساحة إضافية للأكواد المختصرة أو إشارات الحالة القصيرة عند الحاجة إلى معلومات محلية داخل النظام.

في غرفة الأدوات، يمكن ربط رقم EPC باسم الأداة أو رقم الأصل أو القسم أو خزانة التخزين أو العملية المتوقعة أو دورة الصيانة. وعلى خط التصنيع، يمكن للعلامة تحديد ما إذا كان القالب أو الحامل أو وحدة التثبيت يدخل محطة العمل الصحيحة. وفي مركز الإصلاح، يمكن أن تساعد في التحقق من الأداة التي عادت من الخدمة والعنصر الذي لا يزال مفقودًا. وتكون هذه العمليات مفيدة بشكل خاص عندما تبدو العديد من الأدوات المعدنية المتشابهة شبه متطابقة، لكنها تختلف في حدود الاستخدام أو سجلات الفحص.

أداء القراءة في عمليات غرفة الأدوات اليومية

يبلغ مدى القراءة المحدد 2.5m في الحزمة الأمريكية و2.7m في الحزمة الأوروبية باستخدام قارئ ثابت. أما مع القارئ المحمول، فيبلغ المدى المحدد 1.2m في الحزمة الأمريكية و1.4m في الحزمة الأوروبية. يعتمد الأداء الفعلي على قدرة القارئ وكسب الهوائي واتجاه العلامة وهندسة المعدن القريب وطريقة التثبيت والبيئة المحيطة. وأثناء التحقق من المشروع، توصي SCIVAS باختبار العلامة على سطح الأداة الحقيقي بدلًا من الاكتفاء بلوحة عينة مسطحة.

في العمليات اليومية، يمكن تركيب القراء الثابتة عند نقاط صرف الأدوات أو مداخل الصيانة أو بوابات الإنتاج أو محطات الإرجاع. أما المسح بالقارئ المحمول فهو أفضل لجرد الخزائن والبحث عن الأدوات المفقودة والتحقق من الدُفعات والفحوصات الميدانية. وإذا كان المشروع يحتاج إلى فحص متنقل، يمكن استخدام العلامة مع قارئات RFID محمولة مناسبة ليتمكن المشغلون من مسح الأدوات الفردية دون إخراجها من الصواني أو الرفوف أو طاولات العمل.

مقاومة الحرارة والاعتمادية البيئية

تُصنع العلامة من مادة مقاومة للحرارة العالية وتأتي بتصنيف حماية IP68. يتراوح نطاق التخزين المحدد من -55°C إلى +200°C، مع ظروف تعرض إضافية تبلغ +280°C لمدة 50 دقيقة و+250°C لمدة 150 دقيقة. أما درجة حرارة التشغيل فهي محددة من -40°C إلى +150°C، مع شرط عمل لمدة 10 ساعات عند 180°C. تساعد هذه الحدود المحددة المهندسين على تحديد أماكن الاستخدام المناسبة، سواء كانت الأداة تواجه تخزينًا ساخنًا أو حرارة إنتاج أو خطوات تجفيف أو تعرضًا متقطعًا لدرجات حرارة مرتفعة.

لكل عملية صناعية منحنى حراري خاص ومدة تعرض وتلامس كيميائي وإجهاد ميكانيكي، لذلك يجب تأكيد اختيار العلامة وفق مسار العمل الكامل. فعلى سبيل المثال، قد تحتاج الأداة التي تدخل منطقة عالية الحرارة لفترة قصيرة إلى مراجعة مخاطر مختلفة عن وحدة تثبيت تبقى قرب الحرارة لساعات. وإذا كان الأصل سيتعرض للمواد الكيميائية أو الطلاءات أو الغسيل أو المساحيق أو الضغط أو الصدمات المتكررة، فيجب اختبار هذه العوامل مع المتطلبات الحرارية في الوقت نفسه.

تخصيص المصنع ودعم المشاريع

بصفتها شركة مصنعة لحلول RFID، تستطيع SCIVAS دعم متطلبات الألوان المخصصة والاختيار حسب المشروع لأنظمة تتبع الأدوات الصناعية. الحد الأدنى لكمية الطلب هو 50 قطعة، مما يجعل العلامة مناسبة لاختبارات التحقق التجريبية قبل النشر على نطاق أوسع. وبالنسبة للمكاملين والمستخدمين النهائيين، ينبغي أن يشمل الاختبار المبكر طريقة التثبيت وموقع القارئ وصيغة الترميز وربط البرنامج وسير عمل المشغل. يساعد الاختبار المخطط جيدًا على تقليل أخطاء التركيب وتأكيد ما إذا كانت HTRD20-1 هي علامة RFID المقاومة للحرارة المناسبة للأدوات ووحدات التثبيت والأصول المعدنية في بيئة إنتاج محددة.

الأسئلة الشائعة

ما نوع مشاريع تتبع الأدوات الأنسب لهذه العلامة؟

تناسب هذه العلامة الأدوات المعدنية والقوالب والجيجات ووحدات التثبيت والحوامل والأصول الصناعية المدمجة التي تحتاج إلى هوية RFID قابلة للقراءة تحت الحرارة والتعامل القاسي. ويكون التصميم الدائري الصغير مفيدًا عندما تكون مساحة التركيب محدودة، بينما يدعم بروتوكول UHF مسحًا أسرع مقارنة بالفحص البصري اليدوي أو الاعتماد على الباركود فقط.

هل يمكن تركيب HTRD20-1 مباشرة على الأدوات المعدنية؟

نعم. العلامة مخصصة للاستخدام على الأسطح المعدنية، لذلك فهي مصممة للعمل كعلامة RFID على المعدن وليست كملصق قياسي قد يتأثر أداؤه على المعدن. ومع ذلك، يبقى موضع التركيب مهمًا؛ إذ يجب اختبار زاوية القارئ والحواف القريبة وموضع البرغي وطبقة المادة اللاصقة وهندسة الأداة قبل التثبيت النهائي.

ما حدود الحرارة التي يجب على المهندسين مراعاتها؟

يتراوح نطاق التخزين من -55°C إلى +200°C، مع ظروف تعرض تبلغ +280°C لمدة 50 دقيقة و+250°C لمدة 150 دقيقة. أما التشغيل فهو محدد من -40°C إلى +150°C، مع شرط عمل لمدة 10 ساعات عند 180°C. ينبغي للمهندسين مقارنة هذه الأرقام بمنحنى العملية الفعلي، وليس بدرجة الحرارة القصوى فقط.

ما مدى القراءة المتوقع في الاستخدام العملي بغرفة الأدوات؟

يبلغ مدى القراءة المحدد 2.5m في الحزمة الأمريكية و2.7m في الحزمة الأوروبية باستخدام قارئ ثابت. ومع القارئ المحمول، يبلغ المدى 1.2m في الحزمة الأمريكية و1.4m في الحزمة الأوروبية. تعتمد النتائج الفعلية على قدرة القارئ وإعداد الهوائي واتجاه العلامة وسطح الأداة.

هل تدعم العلامة تخزين بيانات تتجاوز رقم التعريف البسيط؟

نعم. توفر شريحة Alien Higgs-4 ذاكرة EPC 128 bits وUSER 128 bits وTID 64 bits ضمن EPC Class 1 Gen 2 وISO18000-6C. تستخدم معظم الأنظمة EPC كهوية رئيسية للأداة، بينما يمكن استخدام منطقة USER لتخزين أكواد داخلية قصيرة أو معلومات حالة مدمجة إذا تطلب سير العمل البرمجي ذلك.

هل الأفضل اختيار التثبيت بالبراغي أم بالمادة اللاصقة؟

يكون التثبيت بالبراغي عادةً أفضل للأدوات المعرضة للاهتزاز أو التنظيف المتكرر أو الصدمات أو الإجهاد الميكانيكي العالي. ويمكن اختيار التثبيت اللاصق عندما لا يُسمح بالحفر أو عندما يكون المظهر الأكثر نعومة مطلوبًا. يجب اختبار الخيار النهائي على مادة الأداة الحقيقية ودورة الحرارة وطريقة التعامل.

هل هذه العلامة مناسبة لبناء نظام مخصص لتتبع الأدوات الصناعية؟

نعم. يمكن استخدامها في نظام مخصص لتتبع الأدوات عند دمجها مع قراء UHF وهوائيات مناسبة وخطة ترميز وقاعدة بيانات برمجية. تستطيع SCIVAS دعم مناقشة المشروع من منظور المصنع، بما يشمل اختيار العلامة واعتبارات التثبيت والاختبار التجريبي للأدوات المعدنية في البيئات الصناعية الساخنة.
