وسم RFID PCB متين لتتبع الأصول المعدنية
- 100 قطعة
- P8020-2
- أسود ( أبيض،أحمر،أخضر،أزرق..)
- PCB
- 80x20mm
وسم RFID PCB متين للتركيب على المعدن، مناسب لتتبع الأصول الصناعية مع حماية IP68 ومدى قراءة طويل وأداء UHF مستقر.
وسم RFID PCB للتركيب على المعدن لتتبع الأصول الصناعية
صُمم هذا وسم RFID PCB للتركيب على المعدن المتين لتتبع الأصول الصناعية المثبتة على الأسطح المعدنية، بما في ذلك المنصات، والأدوات، والمعدات، والحاويات، والأصول المستخدمة في البيئات الخارجية. بفضل هيكله المصنف IP68، ومادة FR4 PCB، وفتحات التثبيت المزدوجة، يدعم الوسم تركيبًا ثابتًا باستخدام اللاصق أو البراغي، مما يساعده على البقاء مثبتًا بإحكام أثناء المناولة اليومية والنقل وعمليات المستودعات. ومع أداء UHF موثوق ومدى قراءة طويل، يساعد على تحسين كفاءة الجرد، وتقليل وقت الفحص اليدوي، وجعل معلومات الأصول أسهل في التعرف عليها في الوقت الفعلي.
أداء UHF مستقر على الأسطح المعدنية
تم تطوير هذا الوسم لتطبيقات التركيب على المعدن التي تتطلب أداءً ثابتًا، حيث يوفر قراءة وكتابة موثوقة وفق معايير EPC global Gen2 وISO/IEC 18000-6C. عند استخدامه مع قارئات ثابتة أو محمولة، يدعم التعرف طويل المدى على منصات المستودعات، وأصول الإنتاج، وعناصر النقل القابلة للإرجاع، وأنظمة الإدارة الصناعية. وللمشاريع التي تحتاج إلى تعريف أوسع للأصول المعدنية، يمكن اختياره مع أنواع أخرى من وسوم RFID للتركيب على المعدن ووسوم RFID المتينة وفق طريقة التثبيت، ومدى القراءة، وبيئة التشغيل.
المواصفات الفنية
| المقاس | 80x20mm (الفتحة: D4mm) |
| السُمك | 3.5mm |
| المادة | FR4(PCB) |
| اللون | أسود (أبيض، أحمر، أخضر، أزرق...) |
| طرق التثبيت | لاصق، براغي |
| الوزن | 12.0g |
| معيار بروتوكول الواجهة الهوائية | EPC global Gen2, ISO/IEC 18000-6C |
| تردد التشغيل | (EU)865~868MHz / (US)902～928MHz |
| نوع IC | Alien Higgs-3 |
| الذاكرة | EPC 96bits (حتى 480bits)، USER 512bits، TID64bits |
| دورات الكتابة | 100,000 مرة |
| الوظيفة | قراءة/كتابة |
| الاحتفاظ بالبيانات | 50 سنة |
| السطح المناسب | الأسطح المعدنية |
| مدى القراءة (قارئ ثابت) | حتى 9.0m - (US) 902-928 MHz، على المعدن؛ حتى 9.0m - (EU) 865-869 MHz، على المعدن |
| مدى القراءة (قارئ محمول) | حتى 5.0m - (US) 902-928 MHz، على المعدن؛ حتى 5.0m - (EU) 865-869 MHz، على المعدن |
| الضمان | سنة واحدة |
| تصنيف IP: | IP68 |
| درجة حرارة التخزين | -40°C إلى +150°C |
| درجة حرارة التشغيل | -40°C إلى +100°C |
| الشهادات | معتمد وفق REACH وRoHS وCE |
صور المنتج

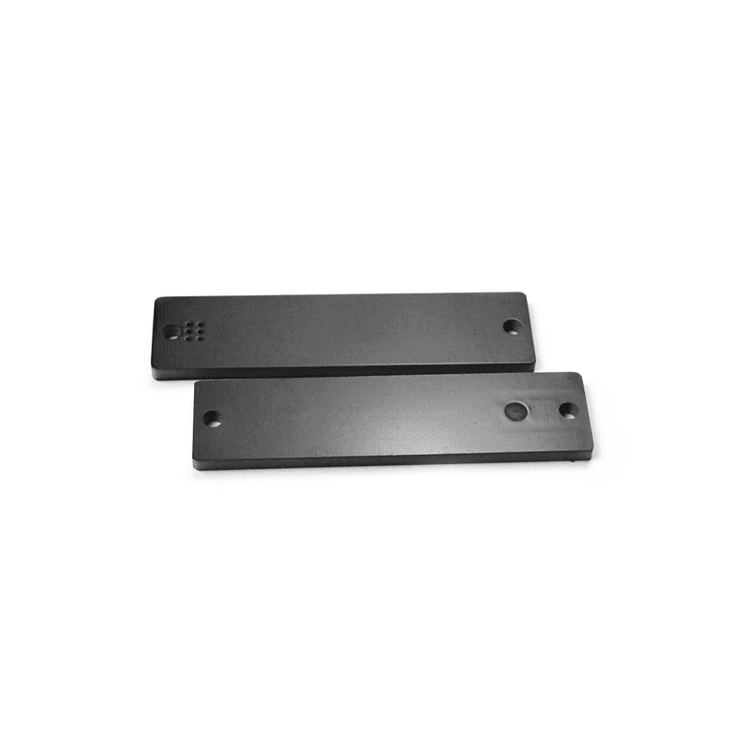

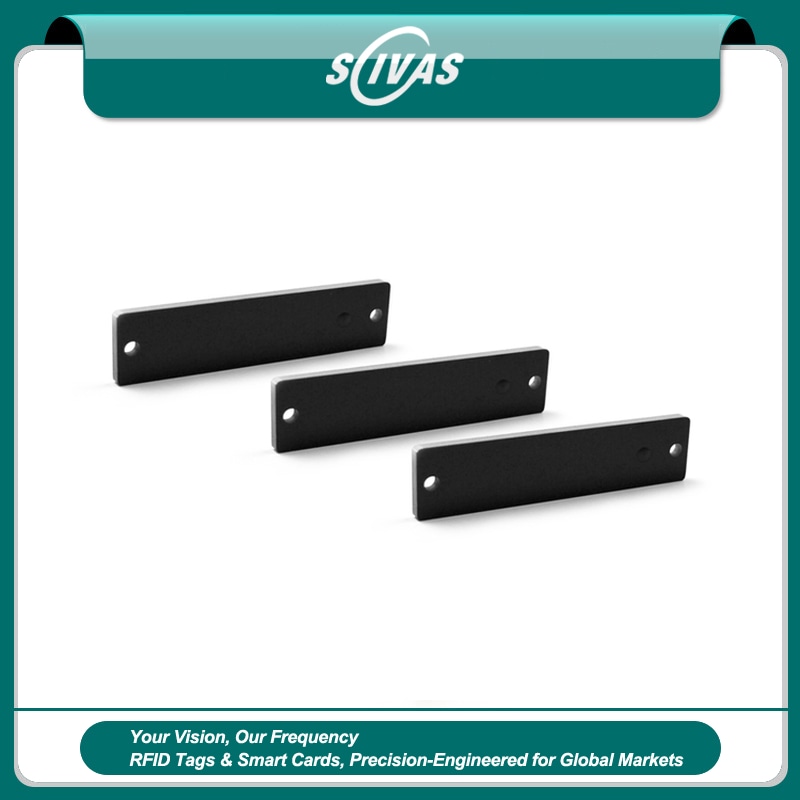

وسم RFID PCB متين للتركيب على المعدن وتتبع الأصول: نظرة عامة على المنتج
وسم RFID PCB متين للتركيب على المعدن، مخصص لتتبع الأصول الصناعية مع حماية IP68، ومدى قراءة طويل، وأداء UHF مستقر على الأسطح المعدنية.
هذا المنتج عبارة عن وسم RFID للتركيب على المعدن تم تطويره لتعريف الأصول وتتبع دورة حياتها، ويُقدَّم ضمن مجموعة وسوم RFID PCB للتركيب على المعدن باسم وسم RFID PCB المتين للتركيب على المعدن وتتبع الأصول. يناسب هذا الإصدار بشكل خاص الحالات التي يحتاج فيها المشتري إلى تركيب الوسم على أصول معدنية. وينبغي اختيار التكوين النهائي وفق القارئ والنظام وطريقة التثبيت وبيئة التشغيل الفعلية، وليس بالاعتماد على الشكل الخارجي فقط.
يركز هذا المنتج في المشاريع على وسم RFID PCB للتركيب على المعدن، ووسوم RFID الدقيقة لتتبع الأصول، وحلول RFID الصناعية المعدنية، ووسوم RFID عالية الأداء، مع تحديد التكوين التفصيلي حسب الاستخدام المقصود ومتطلبات النظام.
المزايا الرئيسية
يستخدم بنية مصممة لتقليل مشكلات الأداء التي قد تواجهها وسوم RFID التقليدية بالقرب من المعدن.
يدعم تعريفًا متينًا للأدوات، والمعدات، والحاويات، والرفوف، وغيرها من الأصول المعدنية.
يوفر خيارات تثبيت وهيكل مناسبة للبيئات الصناعية التي قد لا تكون الملصقات اللاصقة العادية ملائمة لها.
التطبيقات الشائعة
يمكن النظر في استخدام هذا المنتج في:
تتبع الأدوات، والقوالب، والآلات، وأصول الصيانة.
رفوف المستودعات، وعناصر النقل القابلة لإعادة الاستخدام، والحاويات، والمعدات القابلة للإرجاع.
مشاريع التصنيع، والخدمات اللوجستية، وأصول تقنية المعلومات، والفحص، والتتبع الصناعي.
الاختيار والتخصيص
قبل طلب عرض السعر أو العينات، يُنصح بتأكيد تفاصيل المشروع التالية:
التردد، والبروتوكول، والشريحة، وأبعاد الوسم، ومدى القراءة المتوقع.
نوع المعدن، وموضع التثبيت، والمساحة المتاحة، واتجاه التركيب.
طريقة التثبيت، سواء باللاصق أو البراغي أو المسامير أو الإدماج أو غيرها من طرق التركيب.
متطلبات درجة الحرارة، والصدمات، والرطوبة، والمواد الكيميائية، والتعرض الخارجي.
الأسئلة الشائعة
لماذا نحتاج إلى وسم مخصص للتركيب على المعدن؟
يمكن للمعدن أن يؤثر في ضبط الإشارة أو يعكس طاقة RF، مما يقلل أداء ملصق RFID العادي. لذلك يُستخدم التصميم المخصص للتركيب على المعدن عند تثبيت الوسم على الأصول المعدنية، لكن مدى القراءة النهائي يظل معتمدًا على طراز الوسم، وقدرة القارئ، وموضع الهوائي، واتجاه التركيب، وبيئة الاستخدام.
هل يمكن تخصيص هذا المنتج حسب المشروع؟
تعتمد الخيارات المتاحة على الطراز المختار. يمكن مشاركة الكمية المطلوبة، والمنصة التقنية، ومتطلبات التصميم أو الترقيم، وبيئة المشروع، حتى يتم التحقق من التكوين المناسب قبل الإنتاج.
اطلب توصية مخصصة لمشروعك
للحصول على توصية وعرض سعر أكثر دقة، يُرجى تقديم معلومات عن التطبيق، والكمية المطلوبة، والقارئ أو النظام المتوافق، والأبعاد المفضلة، وسطح التثبيت، وبيئة التشغيل، واحتياجات التخصيص، ووجهة التسليم. ويوصى باختبار العينات عندما يكون أداء القراءة، أو توافق البرمجيات، أو مقاومة الظروف البيئية من العوامل المهمة في المشروع.
قائمة علامات PCB RFID المخصصة للأسطح المعدنية
ملاحظة: قد تختلف نطاقات القراءة المدرجة في الجدول أدناه اختلافًا كبيرًا عن الأداء الفعلي بسبب اختلاف بيئات الاختبار. تحقّق دائمًا عن طريق الاختبار العملي للحصول على نتائج دقيقة.
| الطراز | الشريحة | الأبعاد | نطاق القراءة |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
