لوحة مفاتيح RFID مزدوجة التردد لتأمين الأبواب

نظرة عامة على قارئ لوحة مفاتيح RFID مزدوج التردد للتحكم بالدخول

صُمم قارئ لوحة مفاتيح RFID مزدوج التردد للتحقق الآمن عبر البطاقة ورمز PIN في أنظمة التحكم بدخول الأبواب، وتسجيل الحضور، وتسجيل الزوار، والتحقق من الهوية. يدعم القارئ بطاقات القرب بتردد 125 kHz وبصيغة EM مثل EM4100 وEM4200 وTK4100 والبطاقات المتوافقة معها، مع وحدة اختيارية بتردد 13.56 MHz لبطاقات Mifare عند الحاجة إلى توافق HF. وللمشروعات التي تتطلب تكاملاً مرناً مع قارئات RFID للتحكم في الوصول، يوفر القارئ خرج Wiegand 26/34 مع خيارات اتصال RS232 أو RS485، مما يساعد فِرق التركيب على ربطه بوحدات التحكم الشائعة ومخططات التمديد المختلفة.

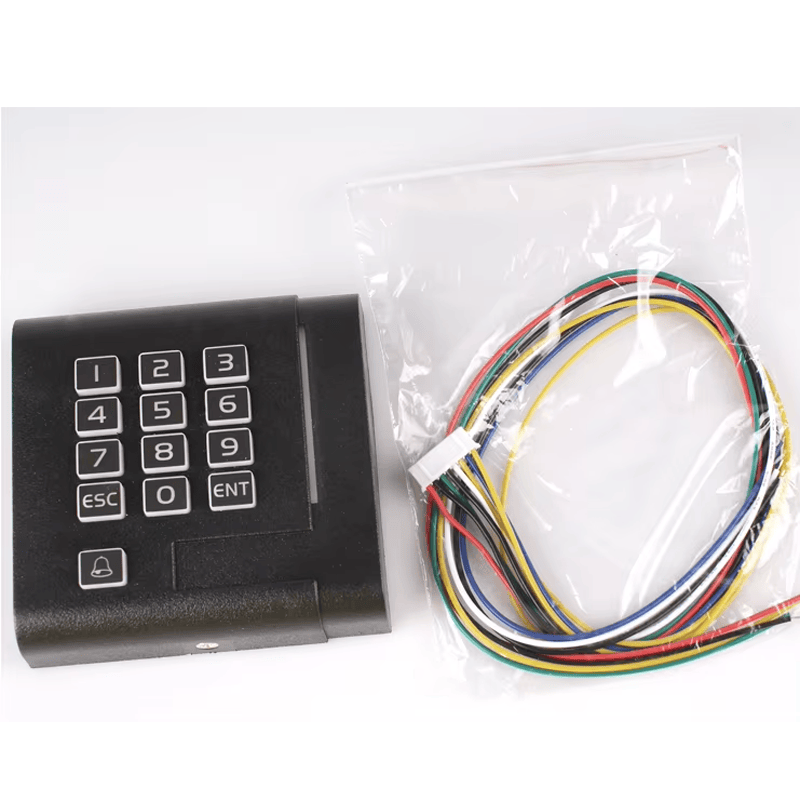

يجعل الهيكل المدمج من ABS، ولوحة المفاتيح المدمجة، ومؤشر LED، والجرس الصوتي، وأداء القراءة القريب المستقر هذا القارئ مناسباً للمكاتب، ومداخل المباني السكنية، وبوابات المصانع، ومكاتب الاستقبال، ونقاط تسجيل الزوار، وغيرها من بيئات الدخول الخاضع للتحكم. وكجزء من حلول قارئات LF RFID العملية وحلول قارئات HF RFID الاختيارية، يمنح هذا القارئ موردي الأنظمة طريقة بسيطة للجمع بين قراءة البطاقة، وإدخال رمز PIN، والاتصال بوحدة التحكم في جهاز واحد.

المعايير الفنية

ميزات المنتج

توافق البطاقات وخيارات الخرج

يدعم القارئ خرج بيانات Wiegand 26-bit وWiegand 34-bit القياسي، مع توفر خياري RS232 وRS485 لتلبية متطلبات وحدات التحكم المختلفة في أنظمة الدخول. كما يدعم بطاقات EM4100 ID والبطاقات المتوافقة مع كود Manchester بطول 64-bit، ويمكن تهيئته أيضاً لبطاقات Mifare 1 بتردد 13.56 MHz عندما يحتاج المشروع إلى توافق بطاقات HF.

قراءة مستقرة وأداء موثوق للتحكم بالدخول

يوفر القارئ استجابة سريعة، وزمن اقتراب قصير، وتصميماً مدمجاً للهوائي، ونقلاً فورياً للبيانات، واتصالاً مستقراً للاستخدام اليومي في أنظمة التحكم بالدخول. ويساعد مؤشر LED ثنائي اللون والجرس الصوتي المدمجان المستخدمين على تمييز وضع الاستعداد، ونجاح قراءة البطاقة، وملاحظات التشغيل بوضوح أثناء التحقق عند الدخول.

الطاقة والهيكل والتركيب

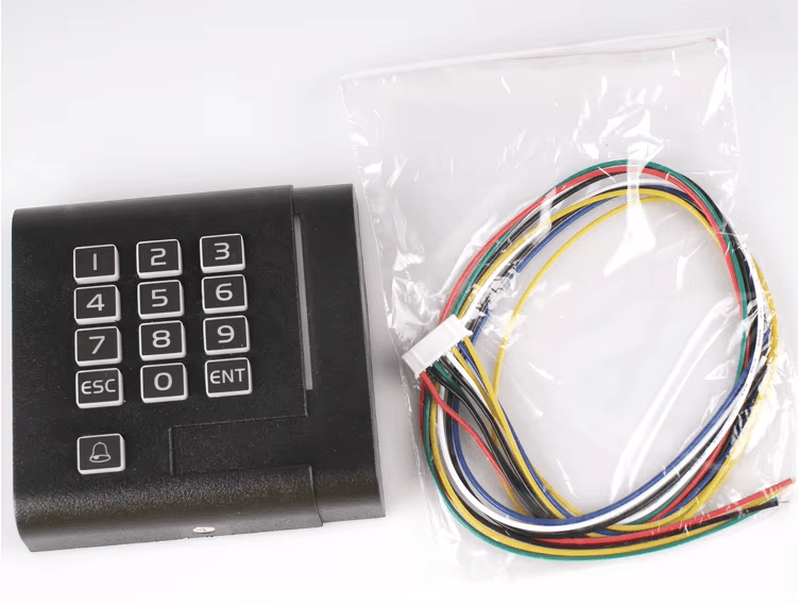

يعمل القارئ بمدخل طاقة DC 12V وبتيار تشغيل منخفض. ويتوفر بخيارات هيكل باللون الأسود أو الأبيض، مع مادة هيكل PVC ودعم من الراتنج الأسود لوظيفة مقاومة الماء. كما أن البنية المربعة المدمجة تجعل تركيبه على الحائط مناسباً لمشروعات التحكم بالدخول.

إرشادات التركيب

استخدم مفكاً متقاطع الرأس لفك المسمار بين اللوحة الأمامية واللوحة الرئيسية. ثم ثبّت اللوحة الرئيسية على الجدار الجانبي باستخدام سدادات بلاستيكية ومسامير قبل تثبيت اللوحة الأمامية.

ملاحظات

1. تأكد من الجهد الكهربائي قبل التوصيل، وحدد القطب الموجب والقطب السالب لمصدر الطاقة بشكل صحيح.

2. عند استخدام مصدر طاقة خارجي، تأكد من أن القارئ يشترك في الطاقة مع صندوق وحدة التحكم أو يستخدم اتصال GND نفسه.

3. عندما تزيد المسافة بين قارئ البطاقة ووحدة التحكم عن 50m، استخدم سلك طاقة بقطر كافٍ أو عدة أسلاك شبكة متوازية لدعم نقل مستقر.
