قارئ دخول RFID ثنائي التردد لأنظمة الأبواب والحضور

عزّز مستوى الأمان في مشروعك باستخدام قارئ بطاقات RFID بتردد 125KHz EM ID. صُمّم هذا الجهاز المتين للتكامل السلس مع أنظمة التحكم في الدخول، ويوفر قراءة سريعة ودقيقة للبطاقات، مما يجعله مناسبًا لإدارة الدخول في المكاتب والمصانع والمجمعات السكنية. وبفضل عمليته وسهولة دمجه، يعد هذا القارئ مكوّنًا مهمًا لبناء نظام أمني موثوق وفعّال.

قارئ بطاقات RFID EM ID بتردد 125Khz للتركيب الجداري، مع RS485 وخيار قارئ بطاقات ذكية RFID بتردد 13.56mhz لأنظمة التحكم في الدخول

قارئ بطاقات RFID هذا هو قارئ تقارب منخفض التردد LF، ويدعم بطاقات EM4100 وEM4200 وTK4100 والبطاقات المتوافقة معها. كما تتوفر واجهات Wiegand26 وWiegand34 وRS232 وRS485 كخيارات، مما يجعله سهل الاستخدام والتركيب وسريع الاتصال بأجهزة التحكم الأخرى.

يُستخدم على نطاق واسع في تطبيقات التحكم في الدخول، وتسجيل الحضور والانصراف، وأنظمة تسجيل الزوار، ومجالات التحقق من الهوية وغيرها.

المواصفات

إخراج بيانات بصيغة Wiegand 26bits/ Wiegand34bits القياسية، مع خيار قارئ RFID بواجهة RS232 وRS485

سرعة استجابة أقل من 0.2 ثانية

زمن تقارب أقل من 0.5 ثانية، ومدى تقارب من 2-15cm

يدعم بطاقة EM 4100 ID أو البطاقات المتوافقة معها (64bits، Manchester Code) وبطاقة Mifare 1 بتردد 13.56 MHz

درجة حرارة محيطة من -25°C إلى 75°C، ورطوبة محيطة من 10%-90%

هوائي مدمج

مؤشر LED مدمج ثنائي اللون

مكبر صوت مدمج (صفارة)

جهد تشغيل DC 12V وتيار تشغيل 70mA

مسافة اتصال 100 متر

نقل بيانات في الوقت الفعلي

اللون: أسود أو أبيض

هيكل من مادة PVC (راتنج أسود لوظيفة مقاومة الماء)

التركيب

استخدم مفك براغي من نوع + لفك البرغي بين اللوحة والقاعدة، ثم ثبّت القاعدة على الجدار باستخدام السدادات البلاستيكية والبراغي.

ملاحظات

1. تأكد من الجهد الكهربائي (DC12V) وميّز بين القطب الموجب والقطب السالب لمصدر الطاقة.

2. عند استخدام مصدر طاقة خارجي، تأكد من مشاركة الطاقة مع صندوق وحدة التحكم أو استخدام نفس خط GND.

3. عندما تزيد المسافة بين قارئ البطاقة ووحدة التحكم على 50m، يُرجى استخدام كابل طاقة بمقطع مناسب لا يقل عن 1.5 سنتيمتر مربع، أو استخدام عدة أسلاك شبكة متوازية.

قارئ دخول ثنائي التردد لمشاريع الأبواب والحضور

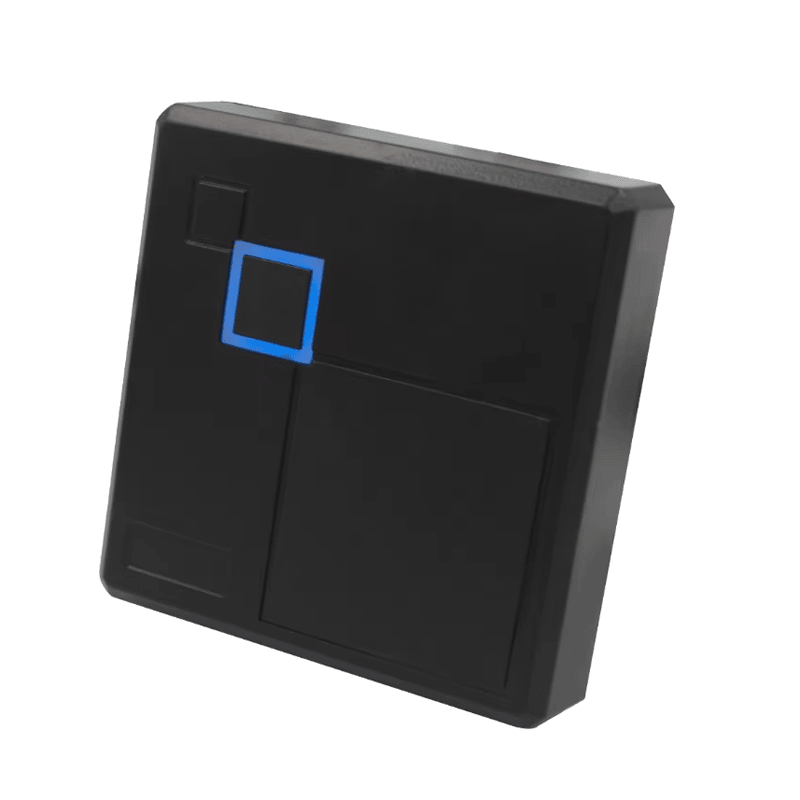

تورّد SCIVAS قارئ الدخول ثنائي التردد 102-2634 للمكاملين والموزعين وفنيي أنظمة الأمن الذين يحتاجون إلى قارئ مدمج واحد يدعم بيانات الاعتماد منخفضة التردد الحالية وخيارات البطاقات عالية التردد. صُمّم الجهاز لأنظمة التحكم في دخول الأبواب المثبتة على الجدار، وتسجيل حضور الموظفين، وتسجيل الزوار، والتحقق من الهوية، وإدارة الدخول في المشاريع التي تكون فيها موثوقية التعرف على البطاقة أهم من المزايا الشكلية. ويتوافق هيكله المربع بمقاس 86x86x18mm مع مواضع التركيب الشائعة بجانب أبواب المكاتب ومداخل المصانع وبوابات المجمعات السكنية ونقاط التفتيش الداخلية والممرات الخارجية المغطاة.

بصفتها مورّدًا لقارئات دخول ثنائية التردد، تركز SCIVAS على التوافق العملي في مشاريع التحكم في الدخول الفعلية. يعمل التكوين القياسي عند 125kHz ويدعم بيانات اعتماد بطاقات TK4001 وEM4100 والبطاقات المتوافقة معها. وعندما يتطلب المشروع تشغيلًا بتردد 13.56MHz، يمكن تهيئة القارئ للعمل مع بطاقات Mifare 1، مما يساعد المشترين على إدارة بيئات مختلطة من بيانات الاعتماد دون الحاجة إلى استبدال جميع البطاقات فورًا. لذلك فهو مناسب لمشاريع التحديث، وترقيات المواقع المتعددة، والأنظمة التي يجب أن تستمر فيها بطاقات الموظفين القديمة بالعمل أثناء إدخال صيغ اعتماد جديدة.

توافق بيانات الاعتماد وأداء القراءة

يوفر القارئ مدى قراءة نموذجيًا من 3-8cm، مما يمنح مسافة تمرير مضبوطة لأنظمة دخول الأبواب ومحطات الحضور. وتبلغ سرعة الاستجابة أقل من 0.2 ثانية، بينما يقل الفاصل الزمني للقراءة عن 0.5 ثانية، مما يساعد على تقليل وقت الانتظار أثناء تبديل الورديات أو فترات وصول الطلاب أو ساعات دخول الموظفين المزدحمة. كما يوفر الهوائي المدمج ومؤشر LED ثنائي اللون والجرس تنبيهات واضحة للمستخدمين: يشير اللون الأحمر إلى وضع الاستعداد، بينما يؤكد اللون الأخضر نجاح قراءة البطاقة. وبالنسبة للمشاريع التي تستخدم أيضًا بطاقات RFID مطبوعة أو ميداليات مفاتيح أو بيانات اعتماد تقاربية أخرى، يمكن تحديد القارئ نفسه ضمن سير عمل موحد للتعريف والتحقق.

واجهات لوحدات التحكم في الدخول ومسافات الكابلات الطويلة

من ناحية التكامل النظامي، يدعم خيار قارئ الدخول Wiegand RS485 هذا صيغ إخراج Wiegand 26 وWiegand 34، مع توفر RS232 وRS485 كخيارات للواجهة. يدعم نقل Wiegand مسافات أقل من 100 متر، بينما تناسب RS232 التوصيلات الأقصر التي تقل عن 10 أمتار، ويمكن أن تدعم RS485 نقل البيانات لمسافات طويلة تصل إلى 1200 متر عندما يكون تصميم الكابلات مناسبًا. يمنح ذلك فنيي التركيب مرونة أكبر عندما تكون وحدة التحكم داخل خزانة أو غرفة أمن أو مساحة معدات بدلًا من وضعها مباشرة بجانب الباب.

يعمل القارئ بجهد DC 9V إلى 16V ويستهلك تيارًا أقل من 60mA، مما يسهل تخطيط أحمال الطاقة عبر عدة أبواب. ويمكن استخدامه مع وحدات التحكم القياسية في الدخول، والأقفال المغناطيسية، والأقفال الكهربائية، وأزرار الخروج، وبرامج إدارة الحضور. وعند استخدامه مع قارئات أخرى من فئة قارئات RFID للتحكم في الوصول، يستطيع المشترون بناء مجموعة قارئات أكثر اكتمالًا للمشاريع التي تتطلب أشكالًا مختلفة أو هياكل متعددة أو بروتوكولات متنوعة أو بيئات تركيب مختلفة.

الهيكل والحماية من الماء وملاحظات التركيب

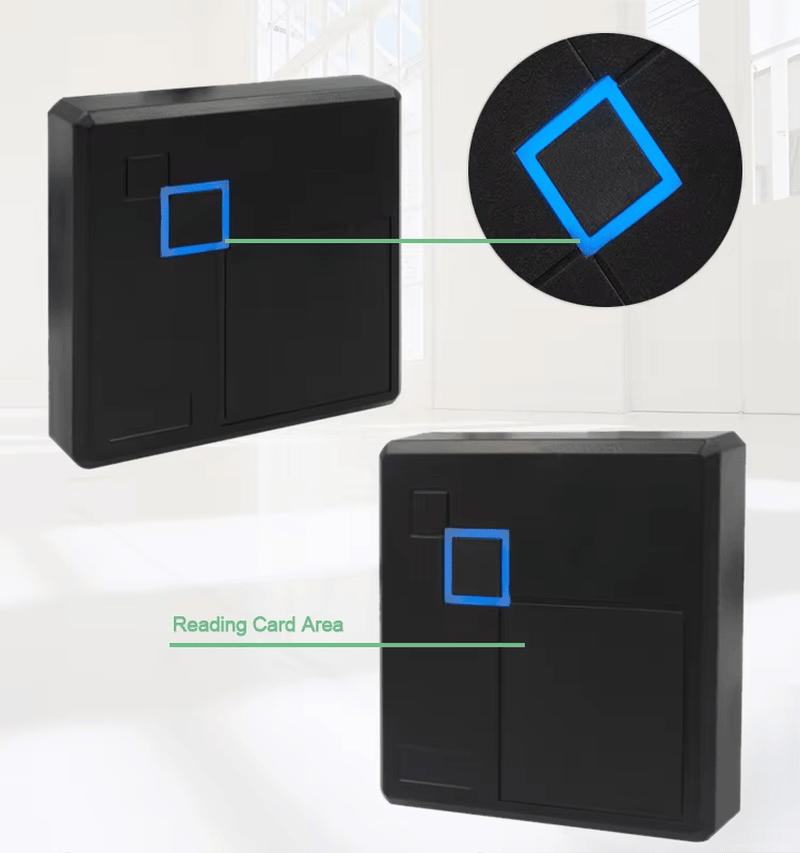

يستخدم 102-2634 هيكلًا متينًا من ABS متوفرًا باللونين الأسود أو الأبيض. كما يساهم التغليف الداخلي بالراتنج الأسود في تحسين حماية المكونات الإلكترونية من الماء، وهو أمر مفيد للمداخل المغطاة والممرات شبه الخارجية والمواقع ذات الرطوبة العالية. ويسمح نطاق درجة حرارة التشغيل من -25°C إلى +75°C للقارئ بالتعامل مع التغيرات الموسمية في العديد من البيئات التجارية والصناعية. ويحافظ التصميم الجانبي النحيف على مظهر مرتب على الجدار، مع توفير مساحة داخلية كافية لاستقرار أداء الهوائي والتوصيلات.

عملية التركيب مباشرة: يفتح الفني اللوحة، ويثبت القاعدة على الجدار باستخدام البراغي والسدادات البلاستيكية، ثم يوصل الأسلاك وفق واجهة وحدة التحكم، ويتحقق من قطبية الطاقة قبل تشغيل الجهاز. وفي حال تمديد الكابلات لمسافات طويلة، خصوصًا لأكثر من 50 مترًا، يجب تخطيط مقطع الكابل والأرضي المشترك والتحكم في التداخل بعناية. وعند اختيار RS485، تصبح ممارسات التوصيل الصحيحة أكثر أهمية لأن هذه الواجهة تُستخدم غالبًا في المباني الكبيرة أو المواقع الموزعة.

لماذا تختار SCIVAS لقارئات الدخول ثنائية التردد؟

تدعم SCIVAS المشترين الذين يحتاجون إلى توريد موثوق لقارئات الدخول، وليس مجرد شراء منتج من كتالوج لمرة واحدة. يمكننا مناقشة تكوين التردد، ومتطلبات الواجهة، واختيار اللون، وتوافق بيانات الاعتماد، وطبيعة استخدام المشروع قبل الإنتاج. وهذا مهم لأن قارئ التحكم في الدخول ثنائي النطاق قد يبدو بسيطًا من الخارج، لكن اختيار التردد أو صيغة الإخراج أو طريقة التوصيل غير المناسبة قد يسبب مشكلات تركيب يمكن تجنبها. ويتمثل دورنا في مساعدة العملاء على اختيار قارئ يتوافق مع وحدة التحكم ونوع بيانات الاعتماد وتخطيط الموقع.

يناسب هذا الطراز بشكل خاص الموزعين، وفنيي تركيب أنظمة التحكم في الدخول، ومقاولي أمن المباني، وموردي أنظمة الحضور، ومشتري OEM الذين يحتاجون إلى قارئ دخول RFID ثنائي التردد مدمج يتميز بإخراج مستقر، واستجابة سريعة، وخصائص تركيب عملية. كما يناسب خطط شراء القارئات الأوسع التي تشمل قارئات RFID مزدوجة التردد لأجهزة سطح المكتب أو تسجيل البطاقات أو اختبار الأنظمة. وفي مشاريع دخول الأبواب، يوفر 102-2634 توازنًا واضحًا بين التوافق ومرونة التوصيل وضبط التكلفة والاعتمادية اليومية في التشغيل.

الأسئلة الشائعة

هل يدعم هذا القارئ بطاقات 125kHz و13.56MHz؟

نعم. يدعم الإصدار القياسي بيانات اعتماد بطاقات ID بتردد 125kHz مثل TK4001 وبطاقات EM4100 المتوافقة. ويمكن اختيار تكوين 13.56MHz عندما يتطلب المشروع توافقًا مع بطاقات Mifare 1. وقبل الطلب، يُفضل تأكيد نوع الشريحة الدقيق وصيغة الإخراج ومتطلبات وحدة التحكم حتى تتم مطابقة القارئ بشكل صحيح.

هل يناسب 102-2634 أنظمة الحضور والانصراف؟

نعم. تجعل سرعة الاستجابة العالية، والفاصل القصير بين القراءات، ومؤشر LED الواضح هذا القارئ مناسبًا لنقاط الحضور التي يمرر فيها عدد كبير من المستخدمين بطاقاتهم خلال وقت قصير. ويمكن تركيبه عند مداخل المكاتب أو بوابات المصانع أو أبواب السكن أو نقاط دخول الموظفين، بشرط أن تدعم وحدة التحكم في الحضور صيغة الإخراج المختارة من Wiegand أو RS232 أو RS485.

ما صيغ الإخراج المتاحة لتكامل التحكم في الدخول؟

يدعم القارئ صيغ إخراج Wiegand 26 وWiegand 34، وهي مستخدمة على نطاق واسع مع لوحات التحكم في الدخول. كما يمكن تهيئة RS232 وRS485 كواجهات اختيارية. ويعتمد الخيار الأفضل على توافق وحدة التحكم ومسافة الكابل وبنية النظام، لذلك يجب على المشترين تأكيد الواجهة قبل النشر بكميات كبيرة.

ما أقصى مسافة يمكن تركيب القارئ فيها عن وحدة التحكم؟

تعتمد مسافة نقل البيانات على الواجهة المختارة وبيئة التركيب. تُستخدم Wiegand 26 أو 34 عادة لمسافات أقل من 100 متر، وتناسب RS232 المسارات الأقصر التي تقل عن 10 أمتار، بينما يمكن أن تدعم RS485 مسافة تصل إلى 1200 متر مع التوصيل المناسب. ومع ذلك تظل جودة الكابلات والتأريض والتحكم في التداخل عوامل مؤثرة في الأداء النهائي.

هل يمكن استخدامه في البيئات الخارجية أو الرطبة؟

يتضمن الجهاز تغليفًا بالراتنج الأسود لحماية مقاومة للماء، ويعمل ضمن نطاق من -25°C إلى +75°C، لذلك يمكنه التعامل مع العديد من المداخل الخارجية المغطاة والممرات والمواقع الداخلية الرطبة. أما في التركيبات الخارجية المكشوفة بالكامل، فيجب حماية القارئ من ضغط الماء المباشر والتعرض الطويل لأشعة الشمس وظروف التركيب غير المناسبة.

ما نوع التنبيه الذي يحصل عليه المستخدم بعد تمرير البطاقة؟

يوفر مؤشر LED ثنائي اللون والجرس المدمجان تنبيهًا فوريًا لحالة التشغيل. يظهر القارئ باللون الأحمر أثناء وضع الاستعداد، ويتحول إلى اللون الأخضر بعد نجاح قراءة البطاقة. ويساعد الجرس المستخدمين على معرفة ما إذا كان تمرير البطاقة قد تم اكتشافه، وهو أمر مفيد في مناطق الدخول المزدحمة حيث قد لا تكون الإشارة البصرية وحدها كافية.

ما الذي يجب التحقق منه قبل تقديم طلب بكميات كبيرة؟

قبل الطلب، يجب تأكيد تردد بيانات الاعتماد، ونوع الشريحة، وواجهة الإخراج، وطراز وحدة التحكم، ومصدر الطاقة، ومسافة التركيب، ولون الهيكل، والظروف البيئية. وفي الأنظمة التي تجمع بين بطاقات قديمة وجديدة، يُفضل إرسال عينات من البطاقات أو تفاصيل الشرائح للتحقق منها. يساعد ذلك على تقليل مخاطر التكامل ويمكّن SCIVAS من إعداد التكوين الأنسب للمشروع.
